 3. videovrátný easydoor - monitory a sluchátka

 1    2    2b    3    4      6

dolů




 kód

   popis

 cena s DPH

31  VM35  barevný digitální monitor 3,5"handfree easydoor  doprodej
32  VM43  barevný digitální monitor 4,3"handfree easydoor
33a  VM40  barevný digit. monitor 4" se sluchátkem easydoor  doprodej
33b  VM40V2  barevný digit. monitor 4" se sluchátkem easydoor  novinka
34  VM37TM  barevný digit. monitor 7" slim s pamětí  easydoor
36  ETELA  sluchátko bez displeje easydoor
37  ETEL5  audiotelefon handfree bez displeje easydoor

 31   32   33a   33b   34   36   37
VM35 VM43 VM40 VM40V2 VM37TM ETELA ETEL5


monitory a sluchátka  - dvouvodičový systém




příklady možnosti připojení monitorů

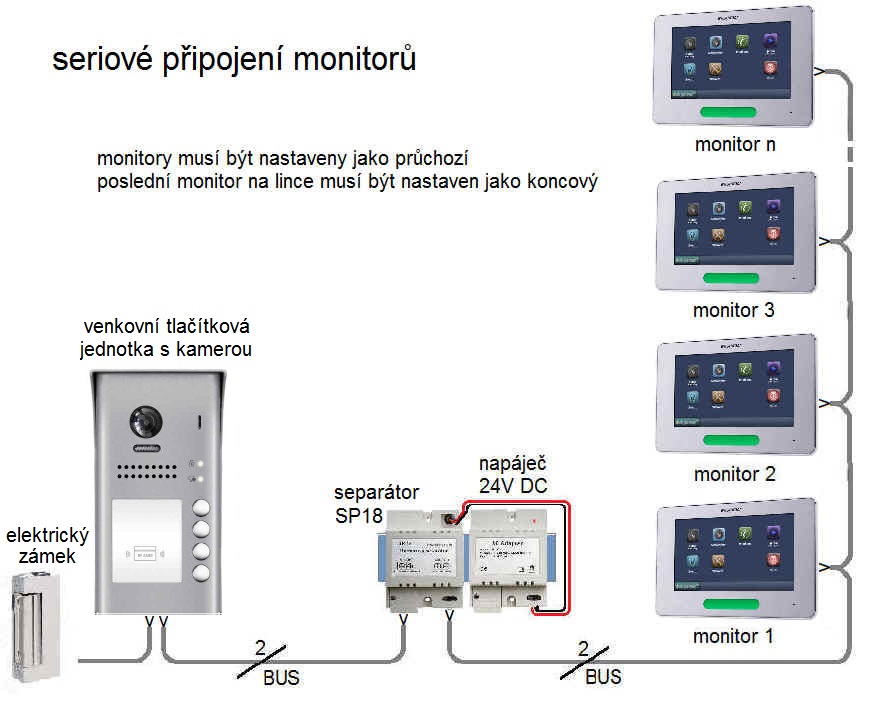

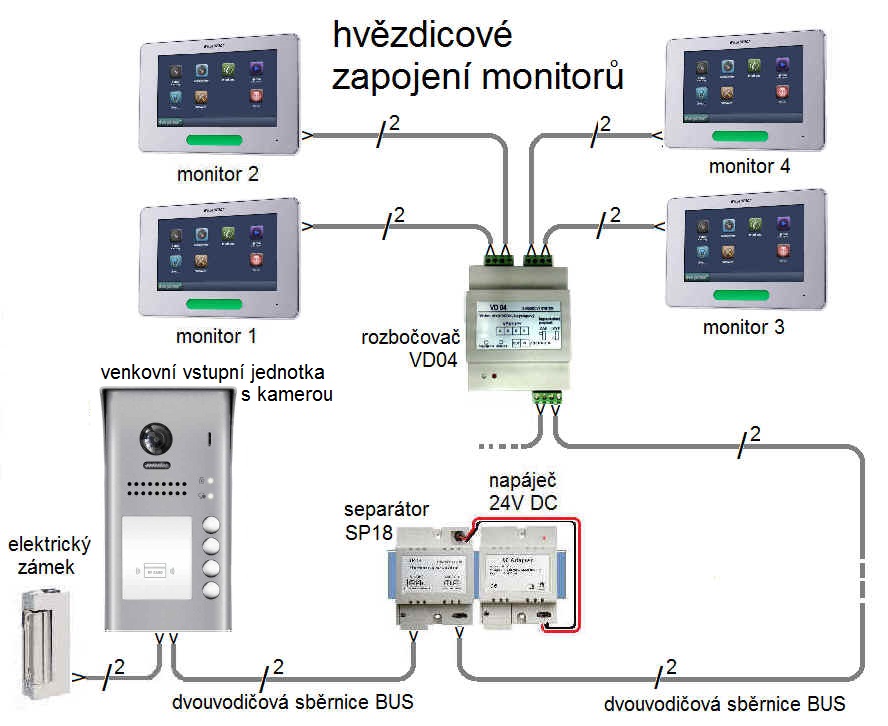

Digitální systém Easydoor vyniká jednoduchou instalací, neboť využívá k propojení pouze dvoulinku. Tato dvouvodičová sběrnice BUS zajišťuje napájení, přenos video i audio signálu i povely na otevírání zámku. Monitory můžeme k vedení připojovat buď seriově - na jedno vedení (kabel) postupně připojujeme jednotlivé přístroje. Dále můžeme použít paralelní (hvězdicové) zapojení, musíme pak použít rozbočovač VD04, který vytvoří 4 nové vedení. Na jednu bytovou jednotku můžeme připojit až 4 ks monitorů nebo sluchátek. Je možná i komunikace mezi jednotlivými monitory i byty (interkom), Monitory i sluchátka se přiřazují na požadované zvonkové tlačítko nastavením adresy tlačítka kombinací přepínačů DIP nebo v OSD MENU. (32 adres). Ke každému monitoru lze připojit přídavné zvonkové tlačítko u bytových dveří. Monitory i sluchátka umí rozlišit druh volání, můžete si nastavit jinou melodii pro zazvonění z venkovní jednotky, od bytových dveří a interkomové volání mezi byty.Celý systém se dá rozšířit až na 32 účastníků - bytů.  Pro správnou funkci systému potřebujeme vstupní jednotka s požadovaným počtem tlačítek, potřebné množství monitorů nebo sluchátek, dále napaječ 24V (pro 4 monitory stačí 1,5A, pro větší systém doporučujeme 24V/4A) a separátor SP18, který zajišťuje a odděluje přívod napájení do sběrnice pro volný průchod digitálních signálů. Pro rozvětvení vedení se používá rozbočovač - slučovač VD04.

všechny monitory musí být nastaveny jako koncové




monitory a sluchátka  - dvouvodičový systém




  VM35  barevný digitální monitor 3,5" handfree easydoor

 Barevný monitor 3,5" TFT  LCD v provedení handfree pro dvouvodičový systém videotelefonu EASY. Umožňuje monitorování volajícího a oboustrannou komunikaci, možnost i volání mezi jednotlivými monitory i  mezi byty, dálkové otevření dveří.  MENU : český, slovenský, anglický, napájení ze systému, montáž na povrch, 2-vodiče paralelně zapojené k dvoudrátové sběrnici systému BUS - nepolarizovaná, doporučený kroucený pár s průřezem cca 1 mm. Nastavení funkce přes MENU, jas, barva, hlasitost hovoru i melodie vyzvánění, výběr jednoho ze dvou zámků, umožňuje přidání dalšího tlačítka vyzvánění (zvonek u dveří do bytu). Možnost nastavení různých melodií vyzvánění pro rozlišení vyzvánění ze vstupní jednotky, z přídavného tlačítka u bytových dveří nebo interkomové volání. Nastavení adresy přepínači DIP. Systém je možné rozšířit dle potřeby.

doprodej

VM35  cena

technická data

displej

  LCD-TFT 3,5" (9 cm)

rozlišení displeje

  320 x RGB x 240 pixel

nastavení

 přes MENU

napájení

  24V z 2 vodičové sběrnice BUS

spotřeba

  pohotovostní proud 80mA (2W)
  v provozu 200mA  (5W)

 rozměry

 105 x 220 x 20 mm

způsob montáže

  povrchová, na zeď

kabeláž

 2 vodiče ( 2x 0,75 až 1,5mm)

povrchová montáž

propojení pouze dvoulinkou

napájení i signál jedinou dvoulinkou

možnost ovládání dvou vchodů (el.zámků)

nastavení adresy přepínači DIP (32 adres)

   návod VM35 (pdf)


  VM43  barevný digitální monitor 4,3" handfree easydoor

 Barevný monitor  4,3" TFT  LCD v provedení handfree pro dvouvodičový systém videotelefonu easydoor. Umožňuje monitorování volajícího a oboustrannou komunikaci, možnost i volání mezi jednotlivými monitory i  mezi byty, dálkové otevření dveří.  MENU : český, slovenský, anglický, napájení ze systému, montáž na povrch, 2-vodiče paralelně zapojené k dvoudrátové sběrnici systému BUS - nepolarizovaná, doporučený kroucený pár s průřezem cca 0,75 až 1,2 mm. Nastavení funkce přes MENU, jas, barva, hlasitost hovoru i melodie vyzvánění, výběr jednoho ze dvou zámků, Možnost nastavení různých melodií vyzvánění pro rozlišení vyzvánění ze vstupní jednotky, z přídavného tlačítka u bytových dveří nebo interkomové volání. Systém je možné rozšířit dle potřeby. Provedení bílý plast a plexisklo, dotykové ovládání tlačítek, textové menu, bez paměti, interkom mezi byty, skupinové volání v rámci více monitorů v bytě, kontakt přídavného vyzvánění od dveří bytu, nezávislé ovládání 2 zámků, adresace DIP přepínači, interiérové použití.

VM43  cena

technická data

displej

  LCD-TFT 4,3" (10,7 cm)

rozlišení displeje

  380 x RGB x 272 pixel

nastavení

 přes MENU

doba sepnutí zámku

 1 až 9 sec (nastavitelný)

napájení

  24V z 2 vodič. sběrnice BUS

spotřeba

  pohotovostní proud 9 mA (0,17W)
  v provozu 200 mA  (4,7W)

 rozměry

 137 x 137 x 17 mm

způsob montáže

  povrchová, na zeď

kabeláž

 2 vodiče ( 2x 0,75 až 1,5mm)

povrchová montáž

propojení pouze dvoulinkou

napájení i signál jedinou dvoulinkou

možnost ovládání dvou vchodů (el.zámků)

nastavení adresy kódem v MRNU (32 adres)

výběr zvuku zvonění, hlasitosti, doby monitorování

   návod VM43 (pdf)


  VM40  barevný digitální monitor 4" se sluchátkem easydoor

 Videomonitor se sluchátkem z bílého plastu, dotykové ovládání tlačítek, 4" barevný LCD displej, textové menu, interkom mezi byty, skupinové volání v rámci více monitorů v bytě, kontakt na doplňkové přizvonění od dveří bytu, TV výstup videosignálu, nezávislé ovládání až 2 el. zámků, adresace vstupní jednotky a nastavení koncového monitoru DIP přepínači, napájení 24VDC ze sběrnice systému BUS (doporučený kroucený pár, min. 2x1mm), montáž na povrch, interiérové použití. Možnost nastavení a výběru z 12 různých melodií a zvuků pro rozlišení vyzvánění ze vstupní jednotky, z přídavného tlačítka u bytových dveří nebo interkomové volání. Vhodný pro použití do rodinných domů, tak i bytových jednotek

MVM40  cena

technická data

displej

  LCD-TFT 4" (10 cm)

rozlišení displeje

  320 x RGB x 240 pixel

nastavení

 přes MENU tlačítky

napájení

  24V z 2 vodičové sběrnice BUS

spotřeba

  klidový proud 6mA (0,15W)
  v provozu 200mA  (4,8W)

nastavení

 přes MENU

 rozměry

 190 x 186 x 28 mm

způsob montáže

  povrchová, na zeď

kabeláž

 2 vodiče ( 2x 0,75 až 1,5mm)

připojení pouze dvoudrátem

napájení i signál jedinou dvoulinkou

možnost ovládání dvou vchodů (el.zámků)

svorky k přídavného vyzvánění od dveří bytu,

nastavení adresy přes MENU (32 adres)

   návod VM40 (pdf)


  VM40V2  barevný digitální monitor 4" se sluchátkem easydoor

  Barevný videomonitor se sluchátkem, provedení bílý plast, dotykové ovládání tlačítek, 4" barevný LCD displej, textové menu, bez paměti, interkom mezi byty, skupinové volání v rámci více monitorů v bytě, kontakt přídavného vyzvánění od dveří bytu, nezávislé ovládání 2 zámků, adresace DIP přepínači, napájení 24 V DC ze sběrnice systému (doporučený kroucený pár, min. 2x 1 mm), montáž na povrch, rozměry 190 x 186 x 36 mm, interiérové použiti

MVM40V2  cena

technická data

displej

  LCD-TFT 4" (10 cm)

rozlišení displeje

  480 x 272 x RGB pixel

nastavení

 přes MENU tlačítky

napájení

  24V z 2 vodičové sběrnice BUS

spotřeba

  klidový proud 7 mA (0,17W)
  v provozu 145 mA  (3,5W)

nastavení

 přes textové MENU

 rozměry

 190 x 186 x 36 mm

způsob montáže

  povrchová, na zeď

kabeláž

 2 vodiče ( 2x 0,75 až 1,5mm)

připojení pouze dvoudrátem

napájení i signál jedinou dvoulinkou

možnost ovládání dvou vchodů (el.zámků)

svorky k přídavného vyzvánění od dveří bytu,

nastavení adresy přes přepínači DIP (32 adres)

   návod VM40 (pdf)


  VM37TM  barevný handsfree monitor 7" slim  s pamětí easydoor

 Barevný video monitor s dotykovým 7" TFT LCD displejem pro dvouvodičový systém, provedení slim (tloušťka jen 15mm) bílý plast, s pamětí pro 118 snímků pořízených při zazvonění, možnost rozšíření kapacity paměti přidáním micro SD karty pro videozáznam, ikonové menu, komunikace a monitoring volajícího, interkomové volání mezi účastníky (max. 32 stanic) a monitory v rámci bytu, (max. 4 stanice / byt), odemykání zámku dveří (nezávislé ovládání až 2 zámků, adresace přes menu), svorky pro přídavné vyzvánění od dveří bytu, snížený odběr, napájení po sběrnici BUS ze systému, 2 vodiče paralelně zapojené do systému – nepolarizované. Montáž na povrch, Vhodný pro použití do rodinných domů, tak i bytových jednotek


VM37TM  cena

technická data

displej

  dotykový LCD-TFT 7" (18 cm)

rozlišení

  840 x RGB x 480 pixel

nastavení

 přes MENU dotyková obrazovka

paměť

 118 snímků (při zazvonění)

napájení

  24V z 2 vodičové sběrnice BUS

spotřeba

  klidový proud 40mA (0,9W)
  v provozu 340mA  (8 W)

nastavení

 přes MENU

 rozměry

 212 x 139 x 15 mm

montáž

  povrchová, na zeď

kabeláž

 2 vodiče ( 2x 0,75 až 1,5mm)

připojení pouze dvoudrátem

napájení i signál jedinou dvoulinkou

možnost ovládání dvou vchodů (el.zámků)

svorky k přídavného vyzvánění od dveří bytu,

maximální počet účastníků (adres) 32

   návod VM37TM (pdf)

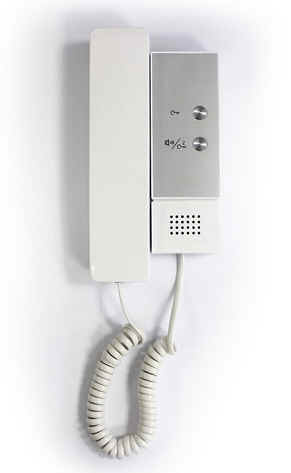

  ETELA  jednoduché sluchátko bez displeje EASYDOOR

  Uživatelsky jednoduchý audio telefon se sluchátkem v provedení bílý plast a hliník., bez displeje, mechanická tlačítka, bez paměti, skupinové volání v rámci více monitorů v bytě, kontakt přídavného vyzvánění od dveří bytu, nezávislé ovládání 2 zámků, adresace DIP přepínači, napájení 24VDC ze sběrnice systému (doporučený kroucený pár, min. 2x1mm), montáž na povrch, rozměry 97x187x33mm, interiérové použití

ETELA  cena

technická data

napájení

  24V z dvouvodičové sběrnice BUS

spotřeba:

  klidový proud 2 mA
  v provozu 76 mA  (2 W)

displej

  není

provedení

 bílý plast

 rozměry

 97x 187 x 33 mm

 montáž

  povrchová, na zeď

propojení

 2 vodiče - sběrnice BUS

adresa

 kombinací přepínačů DIP

připojení pouze dvoulinkou

nastavení melodie vyzvánění

funkce INTERKOM v rámci bytu

možnost ovládání dvou vchodů (el.zámků)

 návod ETELA (pdf)


  ETEL5  audiotelefon handfree EASYDOOR

  .Easydoor audiotelefon handsfree, provedení bílý plast, LED indikace stavu, ovládání hlasitosti vyzvánění a hovoru, 1x tlačítko přijetí hovoru, 1x tlačítko ovládání zámku, 1x tlačítko innercomu (ovládání 2. zámku), bez paměti, skupinové volání v rámci bytu více monitorů v bytě, kontakt přídavného vyzvánění od dveří bytu, nezávislé ovládání 2 zámků, adresace DIP přepínači, napájení 24VDC ze sběrnice systému (doporučený kroucený pár, min. 2x1mm), montáž na povrch, interiérové použití

ETEL5  cena

technická data

napájení

  24V z dvouvodičové sběrnice BUS

spotřeba:

  klidový proud 5 mA
  v provozu 70 mA  (2 W)

displej

  není

provedení

 bílý plast

 rozměry

 97x 117 x 33 mm

 montáž

  povrchová, na zeď

propojení

 2 vodiče - sběrnice BUS

adresa

 kombinací přepínačů DIP

připojení pouze dvoulinkou

zvonění od dveří bytu

funkce INTERKOM v rámci bytu

možnost ovládání dvou vchodů (el.zámků)

 návod ETEL5 (pdf)
