audio-video vrátný easydoor

2b. videovrátný easydoor - dveřní jednotky větší

 1    2    2b    3    4

dolů




 kód

   popis

 cena s DPH

1

 PDJ4TID  dveřní kamerová jednotka 4 tlačítka, čtečka RFID doprodej
2  PDJ8TID  dveřní kamerová jednotka 8 tlačítek,  čtečka RFID doprodej
3  DJ12TEXT  rozšiřující tablo o 12 tlačítek pro PDJ4TID
4  DJ24TEXT  rozšiřující tablo o 24 tlačítek pro PDJ4TID
5  DJ4TIDV2  dveřní kamerová jednotka se čtečkou RFID, 4 tlačítka, antivandal
6  DJ8TIDV2  dveřní kamerová jednotka se čtečkou RFID, 8 tlačítek, antivandal
7  DJ4TIDF  dveřní kamerová jednotka se čtečkou RFID, 4 tlačítka, antivandal plochá
8  D12TEXTF  rozšiřující tablo o 12 tlačítek pro PDJ4TIF, antivandal ploché
9  DJ8TIDF  dveřní kamerová jednotka se čtečkou RFID, 8 tlačítek, antivandal plochá
10  DJ32TIDF  dveřní kamerová jednotka se čtečkou RFID, 32 tlačítka, antivandal plochá

 1   2   3   4   5   6   7   8   9   10
PDJ4TID PDJ8TID DJ12TEXT DJ24TEXT DJ4TIDV2 DJ8TIDV2 DJ4TIDF DJ12TEXTF DJ8TIDF DJ32TIDF


dveřní jednotky pro více bytů - dvouvodičový systém

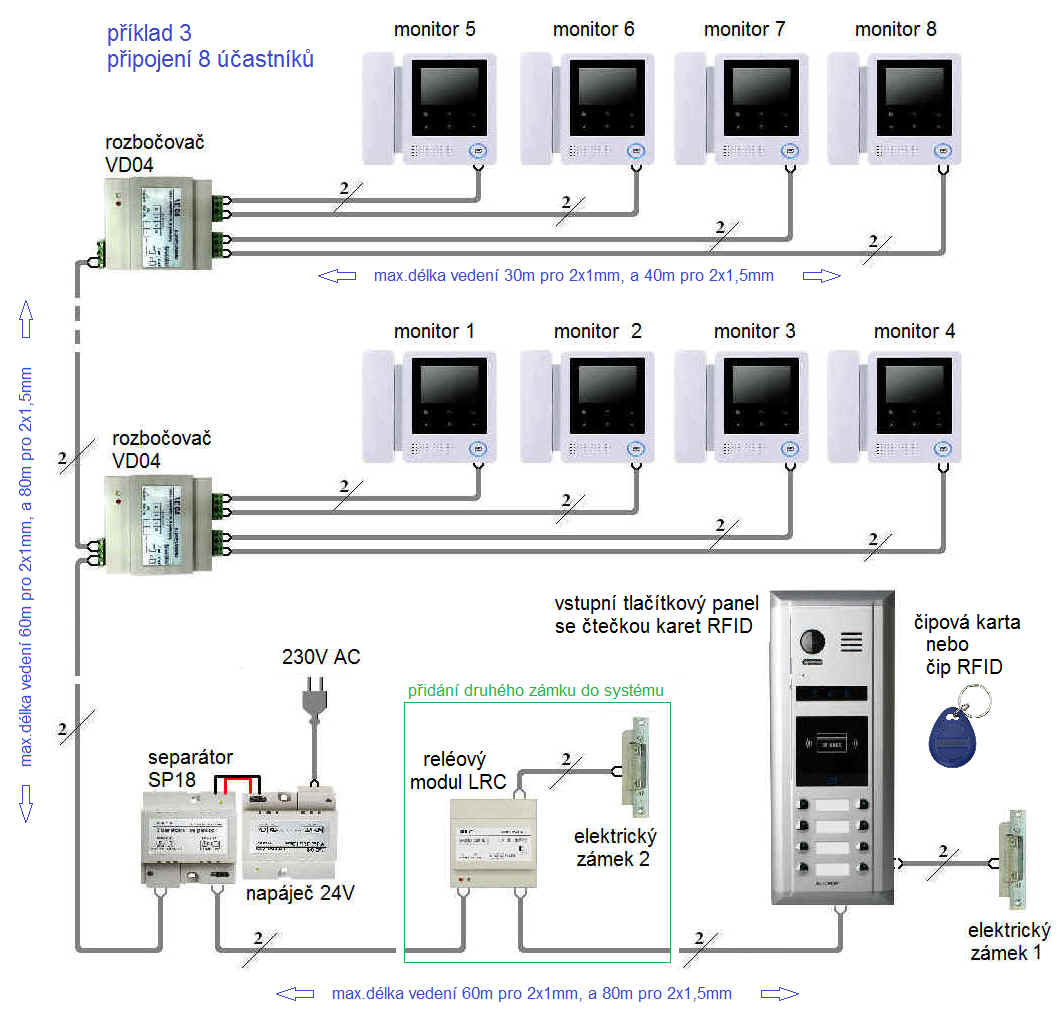

celkové zapojení dvouvodičového videovrátného pro 8 bytů (možnost připojení 2.zámku)

Digitální systém easydoor využívá k propojení jednotlivých částí pouze dvoulinku (kroucený pár) Tato dvouvodičová sběrnice zajišťuje napájení, přenos video i audio signálu i povely na otevírání zámku. Vstupní jednotka je napájena ze separátoru SP18.  Maximální délka vedení mezi vstupní jednotkou a separátorem závisí na průřezu vodiče a je 60 až 80m dle použitého kabelu (2x1mm nebo 2x1,5mm). Pro potřebu ovládání 2.zámku můžeme vložit do vedení reléový modul. Nízkoodběrové zámky 12V/.300mA můžeme napájet přímo ze systému. Pro zámky z vyšším odběrem je nutný přídavný napáječ pro zámky a jednotky easydoor fungují jako spínací relé. Vstupní panely se čtečkou RFID mohou otevřít zámek přiložením karty nebo čipu.



dveřní jednotky pro více bytů - dvouvodičový systém

  PDJ4TID vstupní kamer.jednotka  4 tlačítka, čtečka RFID

 Dveřní venkovní jednotka pro 2vodičový systém easydoor, Hliníkový povrch, 4 modře podsvícené volací tlačítka. V panelu je zabudována CCD kamera nastavitelná vertikálně i horizontálně +/-30° s nočním přisvícením snímaného prostoru. Panel má zabudovanou čtečku bezkontaktních přístupových karet a čipů RFID a má přímé ovládání nízkoodběrového dveřního zámku 12V/300mA, pro zámky s vyšším proudem nebo jiným napětím je nutné použít přídavný zdroj vhodný pro použitý el.zámek (jednotka má spínací relé pro obvod zámku), nastavitelná doba otevření zámku, přepínač volby typu otvírání zámku NO/NC. Montáž panelu do zdi (pod omítku). Součástí balení je i montážní krabička. Dvouvodičové nepolarizované vedení BUS zajišťuje i napájení této jednotky, doporučený kroucený pár o průřezu min. 1 mm. Jednotka ještě obsahuje tlačítko pro vyhledávání připojených monitorů, tlačítko přidání master přístupové karty a DIP přepínač pro adresaci dveřní jednotky. Panel můžeme doplnit stříškou proti dešti RAIN48 nebo pro montáž na zeď montážní krabicí proti dešti RAIN48P. V případě potřeby více tlačítek můžeme rozšířit jednotku o přídavný panel - tablo s 12 tlačítky DJ12TEXT

doprodej

PDJ4TID  cena

technická data

počet tlačítek     4
čtečka RFID     karty a čipy 125 kHz
nast.polohy kamery     +/- 30° V i H
klidový odběr     1W
max. odběr     15W
napájení el.zámku     12V 300mA
zatížení relé zámku     24V max. 3A
doba otevření zámku    1 až 99 sec.
krytí     IP43
provoz.teplota    -5 až +45°C
rozměry    124 x 308 x 65mm

montáž do zdi s instalační krabičkou

povrchová úprava - stříbrná

možnost ovládání vchodu (el.zámku)

RFID bezkontaktní čtečka přístupových karet



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.


  PDJ8TID vstupní kamer.jednotka  8 tlačítek se čtečkou RFID

  Dveřní venkovní jednotka pro 2vodičový systém easydoor, Hliníkový povrch, 8 modře podsvícených volacích tlačítek. V panelu je zabudována CCD kamera nastavitelná vertikálně i horizontálně +/-30° s nočním přisvícením snímaného prostoru. Panel má zabudovanou čtečku bezkontaktních přístupových karet a čipů RFID a má přímé ovládání nízkoodběrového dveřního zámku 12V/300mA, pro zámky s vyšším proudem nebo jiným napětím je nutné použít přídavný zdroj vhodný pro použitý el.zámek (jednotka má spínací relé pro obvod zámku), nastavitelná doba otevření zámku, přepínač volby typu otvírání zámku NO/NC. Montáž panelu do zdi (pod omítku). Součástí balení je i montážní krabička. Dvouvodičové nepolarizované vedení BUS zajišťuje i napájení této jednotky, doporučený kroucený pár o průřezu min. 1 mm. Jednotka ještě obsahuje tlačítko pro vyhledávání připojených monitorů, tlačítko přidání master přístupové karty a DIP přepínač pro adresaci dveřní jednotky. Panel můžeme doplnit stříškou proti dešti RAIN48 nebo pro montáž na zeď montážní krabicí proti dešti RAIN48P. V případě potřeby více tlačítek můžeme rozšířit jednotku o přídavný panel - tablo s 24 tlačítky DJ24TEXT.  Schéma zapojení

doprodej

PDJ8TID  cena

technická data

počet tlačítek     8
čtečka RFID     karty a čipy 125 kHz
nast.polohy kamery     +/- 30° V i H
klidový odběr     1W
max. odběr     15W
napájení el.zámku     12V 300mA
zatížení relé zámku     24V max. 3A
doba otevření zámku    1 až 99 sec.
krytí     IP43
provoz.teplota    -5 až +45°C
rozměry    124 x 308 x 65mm

montáž do zdi s instalační krabičkou

povrchová úprava - hliník

možnost ovládání vchodu (el.zámku)

RFID bezkontaktní čtečka přístupových karet



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.

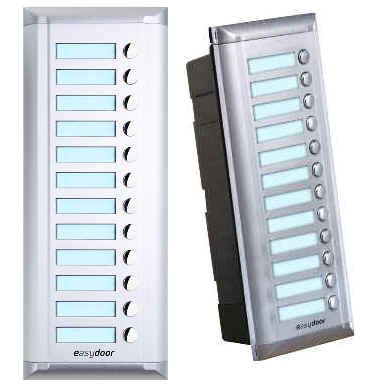

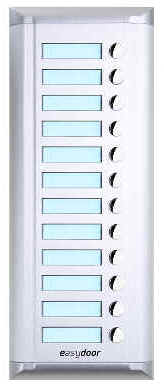

  DJ12TEXT  rozšiřující tablo o 12 tlačítek pro panel PDJ4TID

 Rozšiřující vstupní panel s 12 tlačítky ke kamerové jednotce PDJ4TID, venkovní  provedení, má modře podsvícené jmenovky. Jednotka je určena k montáži do zdi, součástí panelu je i montážní krabička. S jednotkou PDJ4TID se propojuje kablíkem s konektorem. Panel můžeme doplnit stříškou proti dešti RAIN48 nebo pro montáž na zeď montážní krabicí proti dešti RAIN48P.



DJ12TEXT  cena

technická data

počet tlačítek     12
krytí     IP43
provoz.teplota    -5 až +45°C
rozměry    124 x 308 x 65mm

montáž do zdi s instalační krabičkou

pro rozšíření jednotky PDJ4TID

povrchová úprava - hliník

propojení kablíkem s konektorem



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.

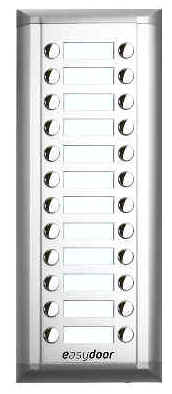

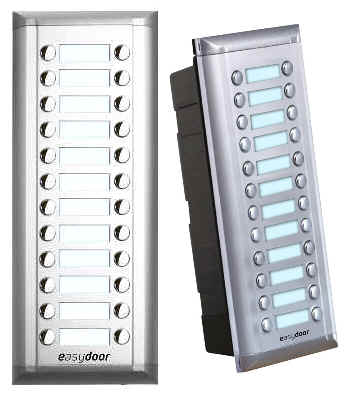

  DJ24TEXT  rozšiřující tablo o 24 tlačítek pro panel PDJ8TID

 Rozšiřující vstupní panel s 24 tlačítky ke kamerové jednotce PDJ8TID, venkovní  provedení, má modře podsvícené jmenovky. Jednotka je určena k montáži do zdi, součástí panelu je i montážní krabička. S jednotkou PDJ8TID se propojuje kablíkem s konektorem. Panel můžeme doplnit stříškou proti dešti RAIN48 nebo pro montáž na zeď montážní krabicí proti dešti RAIN48P.



DJ24TEXT  cena

technická data

počet tlačítek     24
krytí     IP43
provoz.teplota    -5 až +45°C
rozměry    124 x 308 x 65mm

montáž do zdi s instalační krabičkou

pro rozšíření jednotky PDJ8TID

povrchová úprava - hliník

propojení kablíkem s konektorem



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.

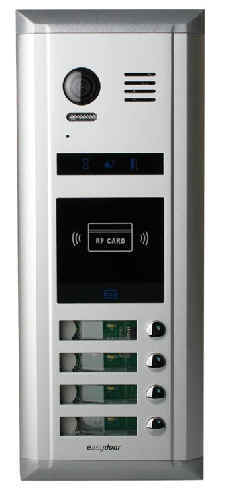

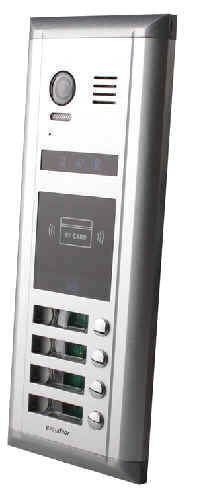

  DJ4TIDV2 vstupní kamerová jednotka s čtečkou RFID 4 tlačítka, antivandal

  Dveřní jednotka s kamerou s přisvícením snímaného prostoru v kovovém provedení antivandal, 4 tlačítka, podsvícené jmenovky, indikace stavu hovoru, povrchová úprava - hliník, bílé LED přisvětlení snímaného prostoru, barevná kamera. Zabudovaná RFID čtečka karet nebo čipů 125kHz (kapacita až 1000 uživatelů) Programování přístupových karet a čipů se provádí pomocí dvou karet MASTER (přidání) a DELETE (odebrání), které jsou součástí dodávky, Jednotka má ovládání pro 1 zámek, má výstup 12 VDC pro ovládání mízkoodběrového zámku do 300mA nebo relé s nastavitelnou konfigurací NO/NC (spínací nebo rozpínací), Pro potřebu ovládání 2. zámku možnost přidat modulu RLC pro 2. zámek). Nastavitelná délka otevření 1 až 30sek. Montáž pod omítku, instalační krabice je součástí panelu, napájení 24VDC ze sběrnice systému, dvouvodičový systém zapojení - nepolarizovaný, doporučený nestíněný kroucený pár, min. 2x1mm,  možná PC konfigurace přes USB PROG, pro správnou funkčnost systému je třeba použít napájecí zdroj s dostatečným výkonem dle použitých monitorů.

DJ4TIDV2  cena

technická data

napájení     24V ze separátoru SP18
úhel záběru kamery     105°
počet tlačítek     4
čtečka RFID     pro karty a čipy 125 kHz
  (kapacita 1000 uživatelů)
klidový odběr     1W
max. odběr     15W
ovládání el.zámku     12V / max. 300mA
  nebo relé NO/NC
zatížení kontaktů relé     24V max. 3A
doba otevření zámku    1 až 30 sec. nastavitelná
provoz.teplota    -5 až +45°C
rozměry    124 x 308 x 65 mm
montáž    pod omítku, do zdi
krytí     IP43

montáž do zdi s instalační krabičkou

povrchová úprava - hliník

ovládání pro jeden el.zámek

možnost přidat RLC modul pro 2. zámek

RFID bezkontaktní čtečka přístupových karet



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.

 obsah dodávky:   vstupní kamerová jednotka, montážní krabice do zdi, karta MASTER a karta DELETE

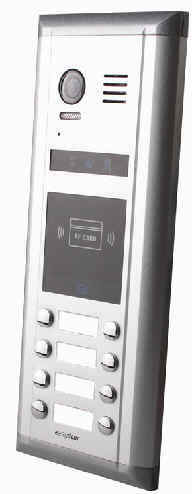

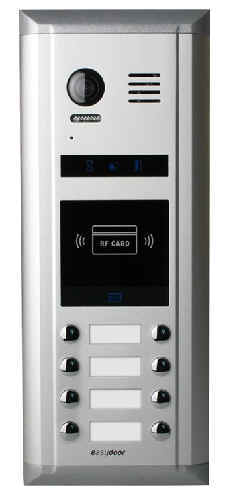

  DJ8TIDV2 vstupní kamerová jednotka s čtečkou RFID 8 tlačítek, antivandal

  Dveřní jednotka s kamerou s přisvícením snímaného prostoru v kovovém provedení antivandal,  tlačítek, podsvícené jmenovky, indikace stavu hovoru, povrchová úprava - hliník, bílé LED přisvětlení snímaného prostoru, barevná kamera. Zabudovaná RFID čtečka karet nebo čipů 125kHz (kapacita až 1000 uživatelů) Programování přístupových karet a čipů se provádí pomocí dvou karet MASTER (přidání) a DELETE (odebrání), které jsou součástí dodávky, Jednotka má ovládání pro 1 zámek, má výstup 12 VDC pro ovládání mízkoodběrového zámku do 300mA nebo relé s nastavitelnou konfigurací NO/NC (spínací nebo rozpínací), Pro potřebu ovládání 2. zámku možnost přidat modulu RLC pro 2. zámek). Nastavitelná délka otevření 1 až 30sek. Montáž pod omítku, instalační krabice je součástí panelu, napájení 24VDC ze sběrnice systému, dvouvodičový systém zapojení - nepolarizovaný, doporučený nestíněný kroucený pár, min. 2x1mm,  možná PC konfigurace přes USB PROG, pro správnou funkčnost systému je třeba použít napájecí zdroj s dostatečným výkonem dle použitých monitorů.

DJ8TIDV2  cena

technická data

napájení     24V ze separátoru SP18
úhel záběru kamery     105°
počet tlačítek     8
čtečka RFID     pro karty a čipy 125 kHz
  (kapacita 1000 uživatelů)
klidový odběr     1W
max. odběr     15W
ovládání el.zámku     12V / max. 300mA
  nebo relé NO/NC
zatížení kontaktů relé     24V max. 3A
doba otevření zámku    1 až 30 sec. nastavitelná
provoz.teplota    -5 až +45°C
rozměry    124 x 308 x 65 mm
montáž    pod omítku, do zdi
krytí     IP43

montáž do zdi s instalační krabičkou

povrchová úprava - hliník

ovládání pro jeden el.zámek

možnost přidat RLC modul pro 2. zámek

RFID bezkontaktní čtečka přístupových karet



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.

 obsah dodávky:   vstupní kamerová jednotka, montážní krabice do zdi, karta MASTER a karta DELETE

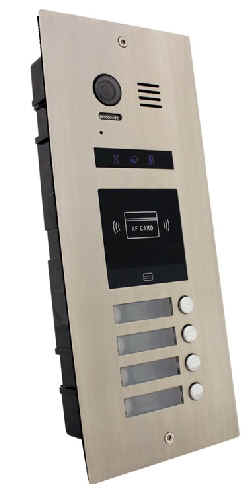

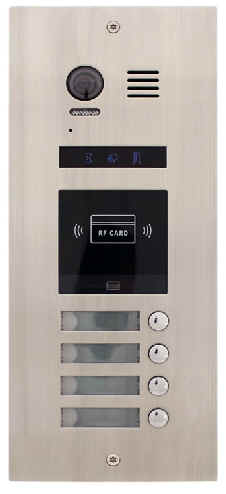

  DJ4TIDF vstupní kamerová jednotka s čtečkou RFID 4 tlačítka, antivandal, plochá

  Dveřní jednotka s kamerou s přisvícením snímaného prostoru v kovovém plochém provedení antivandal, 4 tlačítka, podsvícené jmenovky, indikace stavu hovoru, provedení nerez, bílé LED přisvětlení snímaného prostoru, barevná kamera s úhlem záběru 105°. Zabudovaná RFID čtečka karet nebo čipů 125kHz (kapacita až 1000 uživatelů) Programování přístupových karet a čipů se provádí pomocí dvou karet MASTER (přidání) a DELETE (odebrání), které jsou součástí dodávky, Jednotka má ovládání pro 1 zámek, má výstup 12 VDC pro ovládání mízkoodběrového zámku do 300mA nebo relé s nastavitelnou konfigurací NO/NC (spínací nebo rozpínací), Pro potřebu ovládání 2. zámku možnost přidat modulu RLC pro 2. zámek). Nastavitelná délka otevření 1 až 30sek. možná PC konfigurace přes USB PROG, pro správnou funkčnost systému je třeba použít napájecí zdroj PS5-24. Montáž pod omítku, instalační krabice je součástí panelu, napájení 24VDC ze sběrnice systému, dvouvodičový systém zapojení - nepolarizovaný, doporučený nestíněný kroucený pár, min. 2x1mm,  možná PC konfigurace přes USB PROG, pro správnou funkčnost systému je třeba použít napájecí zdroj s dostatečným výkonem dle použitých monitorů.

DJ4TIDF  cena

technická data

napájení     24V ze separátoru SP18
úhel záběru kamery     105°
počet tlačítek     4
čtečka RFID     pro karty a čipy 125 kHz
  (kapacita 1000 uživatelů)
klidový odběr     1W
max. odběr     15W
ovládání el.zámku     12V / max. 300mA
  nebo relé NO/NC
zatížení kontaktů relé     24V max. 3A
doba otevření zámku    1 až 30 sec. nastavitelná
provoz.teplota    -5 až +45°C
rozměry    133 x 316 x 52 mm
montáž    pod omítku, do zdi
krytí     IP43

montáž do zdi s instalační krabičkou

instalační krabička součástí dodávky

povrchová úprava - nerez

ovládání pro jeden el.zámek

možnost přidat RLC modul pro 2. zámek

RFID bezkontaktní čtečka přístupových karet



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.

 obsah dodávky:   vstupní kamerová jednotka, montážní krabice do zdi, karta MASTER a karta DELETE

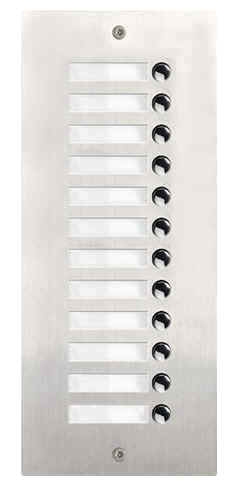

  DJ12TEXTF  rozšiřující tablo o 12 tlačítek pro panel PDJ4TIDF

  Rozšiřující vstupní panel s 12 tlačítky k ploché kamerové jednotce PDJ4TIDF, venkovní  provedení, má podsvícené jmenovky. Jednotka je určena k montáži do zdi, součástí panelu je i montážní krabička. S jednotkou PDJ4TIDF se propojuje kablíkem s konektorem. Pro montáž na zeď s montážní krabicí

DJ12TTEXTF  cena

technická data

napájení     24V ze separátoru SP18
funkce     rozšiřující panel
počet tlačítek     12
provoz.teplota    -5 až +45°C
rozměry    133 x 316 x 52 mm
montáž    pod omítku, do zdi
krytí     IP43

montáž do zdi s instalační krabičkou

instalační krabička součástí dodávky

povrchová úprava - nerez



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.

 obsah dodávky:   vstupní panel s tlačítky, montážní krabice do zdi

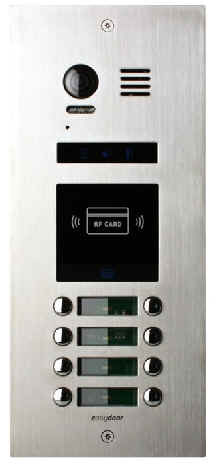

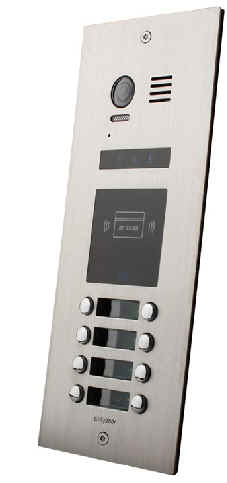

  DJ8TIDF vstupní kamerová jednotka s čtečkou RFID 8 tlačítek, antivandal, plochá

  Dveřní jednotka s kamerou s přisvícením snímaného prostoru v kovovém plochém provedení antivandal, 8 tlačítek, podsvícené jmenovky, indikace stavu hovoru, provedení nerez, bílé LED přisvětlení snímaného prostoru, barevná kamera s úhlem záběru 105°. Zabudovaná RFID čtečka karet nebo čipů 125kHz (kapacita až 1000 uživatelů) Programování přístupových karet a čipů se provádí pomocí dvou karet MASTER (přidání) a DELETE (odebrání), které jsou součástí dodávky, Jednotka má ovládání pro 1 zámek, má výstup 12 VDC pro ovládání mízkoodběrového zámku do 300mA nebo relé s nastavitelnou konfigurací NO/NC (spínací nebo rozpínací), Pro potřebu ovládání 2. zámku možnost přidat modulu RLC pro 2. zámek). Nastavitelná délka otevření 1 až 30sek. možná PC konfigurace přes USB PROG, pro správnou funkčnost systému je třeba použít napájecí zdroj PS5-24. Montáž pod omítku, instalační krabice je součástí panelu, napájení 24VDC ze sběrnice systému, dvouvodičový systém zapojení - nepolarizovaný, doporučený nestíněný kroucený pár, min. 2x1mm,  možná PC konfigurace přes USB PROG, pro správnou funkčnost systému je třeba použít napájecí zdroj s dostatečným výkonem dle použitých monitorů.

DJ8TIDF  cena

technická data

napájení     24V ze separátoru SP18
úhel záběru kamery     105°
počet tlačítek     8
čtečka RFID     pro karty a čipy 125 kHz
  (kapacita 1000 uživatelů)
klidový odběr     1W
max. odběr     15W
ovládání el.zámku     12V / max. 300mA
  nebo relé NO/NC
zatížení kontaktů relé     24V max. 3A
doba otevření zámku    1 až 30 sec. nastavitelná
provoz.teplota    -5 až +45°C
rozměry    133 x 316 x 52 mm
montáž    pod omítku, do zdi
krytí     IP43

montáž do zdi s instalační krabičkou

instalační krabička součástí dodávky

povrchová úprava - nerez

ovládání pro jeden el.zámek

možnost přidat RLC modul pro 2. zámek

RFID bezkontaktní čtečka přístupových karet



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.

 obsah dodávky:   vstupní kamerová jednotka, montážní krabice do zdi, karta MASTER a karta DELETE

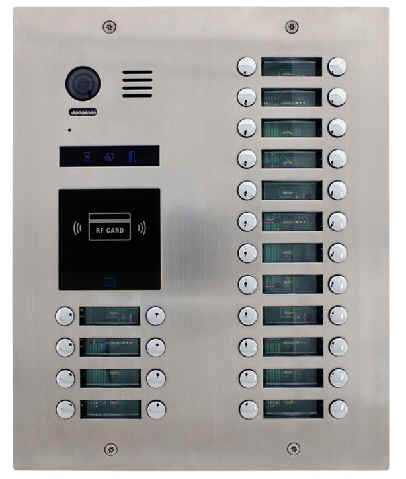

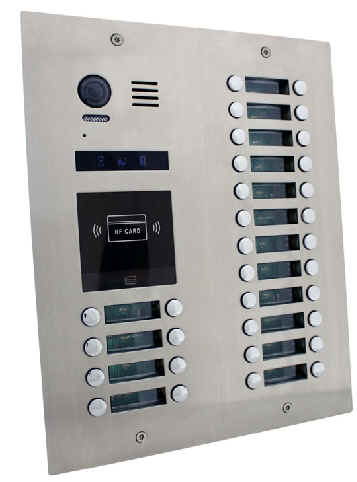

  DJ32TIDF vstupní kamerová jednotka s čtečkou RFID 32 tlačítek, antivandal, plochá

  Dveřní jednotka s kamerou s přisvícením snímaného prostoru v kovovém plochém provedení antivandal, 32 tlačítek, podsvícené jmenovky, indikace stavu hovoru, provedení nerez, bílé LED přisvětlení snímaného prostoru, barevná kamera s úhlem záběru 105°. Zabudovaná RFID čtečka karet nebo čipů 125kHz (kapacita až 1000 uživatelů) Programování přístupových karet a čipů se provádí pomocí dvou karet MASTER (přidání) a DELETE (odebrání), které jsou součástí dodávky, Jednotka má ovládání pro 1 zámek, má výstup 12 VDC pro ovládání mízkoodběrového zámku do 300mA nebo relé s nastavitelnou konfigurací NO/NC (spínací nebo rozpínací), Pro potřebu ovládání 2. zámku možnost přidat modulu RLC pro 2. zámek). Nastavitelná délka otevření 1 až 30sek. možná PC konfigurace přes USB PROG, pro správnou funkčnost systému je třeba použít napájecí zdroj PS5-24. Montáž pod omítku, instalační krabice je součástí panelu, napájení 24VDC ze sběrnice systému, dvouvodičový systém zapojení - nepolarizovaný, doporučený nestíněný kroucený pár, min. 2x1mm,  možná PC konfigurace přes USB PROG, pro správnou funkčnost systému je třeba použít napájecí zdroj s dostatečným výkonem dle použitých monitorů.



DJ32TIDF  cena

technická data

napájení     24V ze separátoru SP18
úhel záběru kamery     105°
počet tlačítek     32
čtečka RFID     pro karty a čipy 125 kHz
  (kapacita 1000 uživatelů)
klidový odběr     1W
max. odběr     15W
ovládání el.zámku     12V / max. 300mA
  nebo relé NO/NC
zatížení kontaktů relé     24V max. 3A
doba otevření zámku    1 až 30 sec. nastavitelná
provoz.teplota    -5 až +45°C
rozměry    257 x 316 x 52 mm
montáž    pod omítku, do zdi
krytí     IP43

montáž do zdi s instalační krabičkou

instalační krabička součástí dodávky

povrchová úprava - nerez

ovládání pro jeden el.zámek

možnost přidat RLC modul pro 2. zámek

RFID bezkontaktní čtečka přístupových karet



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.

 obsah dodávky:   vstupní kamerová jednotka, montážní krabice do zdi, karta MASTER a karta DELETE
