4. videovrátný easydoor - moduly

 1   2  2b  3   4   5   6

dolů




 kód

   popis

cena s DPH

4  SP18  separátor napájení dvojvodičové sběrnice BUS
4a  SP15  separátor napájení dvojvodičové sběrnice BUS s vestavěným napaječem
4b  VD02  rozbočovač 1/2 (slučovač 2/1) dvojvodičové sběrnice
4c  VD04  rozbočovač 1/4 (slučovač 4/1) dvojvodičové sběrnice
4d  VD2KR  modul pro připojení kamer dvojvodičové sběrnice
4e  ERLC  modul relé pro ovládání 2.zámku dvojvodičové sběrnice
5a  PS1A  napájecí zdroj na lištu DIN24V/1A 24W
5b  DR4524  napájecí zdroj na lištu DIN 24V/2A 45W
5c  DR10024  napájecí zdroj na lištu DIN 24V/4A 96W
6  DDZ215  vhodný kabel pro systém easydoor 2 x 1,5 mm (kroucený pár)

 4   4a   4b   4c   4d   4e   5a   5b   5c   6
SP18 SP15 VD02 VD04 VD2KR ERLC PS1A DR4524 DR10024 DDZ215



moduly a napáječe dvouvodičový systém

příklad použití jednotlivých modulů

na obrázku je použití modulů SP18, VD02, VD04, VD04, VD2KR, RLC a moduly napájení

zapojení pro 4 bytové jednotky (4 monitory), 2 vstupní kamerové jednotky, ovládání 2 zámků, a připojení 2 analog. kamer

příklady použití modulů

Digitální systém Easydoor vyniká jednoduchou instalací, neboť využívá k propojení jednotlivých částí pouze dvoulinku (kroucený pár) Tato dvouvodičová sběrnice zajišťuje napájení, přenos video i audio signálu i povely na otevírání zámku. Maximální délka kabelů sběrnice od separátoru po koncové zařízení je 60m až 80m dle průřezu vodiče. (možno ještě prodloužit o 30-40 m použitím video rozbočovače VD04). Každý rozbočovač (slučovač) VD04 umožňuje vytvořit 4 nové vedení, můžeme použít do kaskády více VD04, poslední zařízení na vedení musí být nastaven jako koncové (nízká impedance), ostatní jako průběžný. Napájení je tvořeno separátorem SP18 a napáječem 24V DC. Výkon napáječe volíme dle zařízení (počtu monitorů) připojeného na sběrnici. Výkon napáječe musí stačit na provoz  minimálně pro 4 monitory v aktivním režimu. (pro 4 monitory stačí 2A, pro větší systém doporučujeme 24V/4A). Reléový modul ELRC slouží k ovládání druhého zámku, nízkopříkonové zámky 12V/300mA může ovládat přímo, pro zámky s vyšším odběrem je nutný přídavný vhodný napáječ a modul ELRC pak funguje jako spínací relé. Do systému můžeme přidat i kamery pomocí kamerového modulu VD2KR, tento modul umožňuje připojení 2 kusů běžných analogových kamer a 2 kusy sběrnicových kamer easydoor DJCAM. K systému můžete připojit maximálně 4 kamery. (Pro 4 analogové kamery nebo 4 easydoor kamnery DJCAM musíte použit 2 kusy kamerového modulu VD2KR.





moduly a napáječe dvouvodičový systém

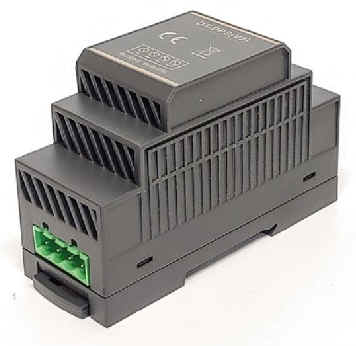

  SP18   separátor napájení dvojvodičové sběrnice

  separátor napájení SP18 je základní důležitá součást každého systému, neboť zajišťuje rozvod napájení do dvouvodičové sběrnice a odděluje napájení od komunikačních DAT. Vstupní napětí je 24V, výstupní napětí na sběrnici je 18V, pro napájení do 3ks monitoru postačuje nabízený zdroj DR4524 ,  pro větší systémy doporučujeme výkonnější např. 100W 24V/4A, ( DR12024), Při použití kabelu krouceného páru o průřezu 1mm je max. délka každého vedení 80m (ke vstup.jednotce i k monitorům) Polarita není důležitá



SP18 cena

 Technická data

 vstup. napětí    24V DC (kablík červ.+ a černý -)
svorky DS    připojení vstupního panelu
svorky TU     připojení monitorů
rozměry     93 x 45 x 69 mm
instalace     montáž na lištu DIN

 max.délka vedení 80m při průřezu vodiče 1 mm

 max.délka vedení 60m při průřezu vodiče 0,75 mm



návod k použití SP18 pdf.


  SP15  separátor napájení s vestavěným zdrojem pro dvojvodičové sběrnice

  separátor SP18 nebo SP15 s vestavěným síťovým zdrojem je důležitá základní součást každého systému, neboť zajišťuje rozvod napájení do dvouvodičové sběrnice a odděluje napájení od komunikačních DAT. Vstupní napětí je 230V AC, výstupní napětí na sběrnici je 18V, vhodný pro napájení max. 3ks monitorů.  Pro větší systémy doporučujeme použít separátor SP18 a napáječ cca 100W (24V/4A, např. DR12024), Při použití kabelu krouceného páru o průřezu 1mm je max. délka každého vedení 80m (ke vstup.jednotce i k monitorům) Polarita není důležitá

SP15 cena

 Technická data

 napájení    230V AC
 výstup. napětí    26V DC  pro linku BUS
max.výstup.proud     1,5A
rozměry     140 x 90 x 63 mm
instalace     montáž na lištu DIN
provozní teplota    -20° až 55°C
svorky BUS(IN)    připojení monitorů
svorky BUS(DS)    připojení vstupního panelu
svorky N,L     napájení AC 230V

 max.délka vedení 80m při průřezu vodiče 1 mm

 max.délka vedení 60m při průřezu vodiče 0,75 mm



návod k použití VD02 pdf.


  VD02  rozbočovač 1/2 (slučovač 2/1) dvojvodičové sběrnice

  Tento modul na lištu DIN slouží  buď jako slučovač (4/1) ke sloučení více vstupních jednotek (max.4) do jedné sběrnice systému (dvouvodičové vedení), nebo jako rozbočovač (1/4) k rozbočení dvouvodičové sběrnice do více větví (max. 4)  pro připojení více monitorů, pokud nevyhovuje seriové propojení monitorů. Použitím více modulů můžeme dále rozbočovat na libovolný počet. Funkce rozbočovače nebo slučovače se nastavuje přepínačem DIP. Dále můžeme nastavit, zda se jedná o koncové zařízení nebo průběžné pro dodržení správné impedance vedení.  montážní schéma

VD02 cena

 Technická data

počet vstupů / výstupů     2/1 nebo 1/2
funkce    slučovač nebo rozbočovač
rozvod napájení   po vedení z centrálního zdroje
rozměry     93 x 45 x 69 mm
instalace     montáž na lištu DIN
 max.délka vedení 80m při průřezu vodiče 1 mm
 max.délka vedení 60m při průřezu vodiče 0,75 mm


návod k použití VD02 pdf.

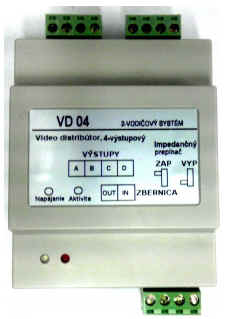

  VD04  rozbočovač 1/4 (slučovač 4/1) dvojvodičové sběrnice

  Tento modul na lištu DIN slouží k rozbočení nebo sloučení nepolarizované sběrnice BUS. Můžeme ho použít buď jako slučovač (4/1) ke sloučení až 4 vstupních jednotek do jedné BUS sběrnice systému (dvouvodičové vedení), nebo jako rozbočovač (1/4) k rozbočení dvouvodičové sběrnice BUS až do 4 větví, např.  pro hvězdicové připojení více monitorů, pokud nevyhovuje seriové propojení monitorů. Použitím více modulů můžeme dále rozbočovat vedení BUS na libovolný počet. Funkce rozbočovače nebo slučovače se nastavuje přepínačem DIP na boku modulu. Dále můžeme nastavit, zda se jedná o koncové zařízení nebo průběžné pro dodržení správné impedance vedení (velká impedance pro průchozí připojení nebo 75 ohmů pro zakončení vedení)



VD04 cena

 Technická data

funkce    slučovač nebo rozbočovač
počet vstupů / výstupů     4/1 nebo 1/4
rozvod napájení   po vedení z centrálního zdroje
napájení     24V po sběrnici BUS
rozměry     93 x 45 x 69 mm
instalace     montáž na lištu DIN

přípojovací konektory

1x  BUS IN / OUT    připojení sběrnice BUS
4x  BUS OUT / IN    připojení sběrnice BUS
 max.délka vedení 80m při průřezu vodiče 1 mm
 max.délka vedení 60m při průřezu vodiče 0,75 mm


návod k použití VD04 pdf.


  VD2KR  modul pro připojení až 4 kamer

  Modul pro připojení až 4 kamer do systému easydoor na nepolarizovanou sběrnici BUS. Modul je průchozí pro sběrnici BUS (vstup/výstup), má dvojici svorek pro připojení 2 kusů CCTV kamer (video + napájení 12V) a dvojici pro připojení 2 kusů BUS kamery easydoor DJCAM, Použitím dvou modulů můžete použít 4x  kamery CCTV nebo 4 kamery easydoor DJCAM. Maximální počet je použití 4 kamer na systém. Nastavení funkce a adresy modulu přepínači DIP. Modul má manuální tlačítka CAM1,2,3,4 pro kontrolní zapnutí jednotlivých kamer. Dále má LED kontrolky provozu a aktivace kamer. Podpora zobrazení 4 kamer pouze u monitorů VM37TM, VM47BM, VM47WM



VD2KR cena

 Technická data

funkce    připojení kamer do systému
připojení kamer    2x analogová
 2x kamera BUS easydoor
tlačítka CAM     manuální sepnutí kamer 1,2,3,4
kontrolky    4x LED kontrolky provozu
napájení     24V po sběrnici BUS
rozměry     90 x 72 x 60 mm
instalace     montáž na lištu DIN

přípojovací konektory

RS485     programovací port
CAM 1-2     připojení CCTV kamer
CAM 3-4   připojení BUS kamer
BUS IN / OUT    připojení sběrnice BUS

 maximální počet modulů VD2KR v systému 4
 maximální počet kamer v systému 4


návod k použití VD2KR pdf.


  ERLC  modul relé pro ovládání 2.zámku

  Reléový modul sběrnice BUS pro spínání el.zámku nebo brány. Obsahuje relé s přepínacím kontaktem. Nastavitelná doba sepnutí 1 až 30 sec.Nastavení funkce a adresy modulu kombinací přepínačů DIP. Adresa jednotky může být 00,01,02,03 a zámek 1. nebo 2. Ovládá se z monitoru nebo sluchátka výběrem zámku a povelem odemknout. Použití pro možnost ovládání 2. zámku u dveřních jednotkách s jedním zámkem (podporované dveřní jednotky DJ1TID, DJ1TKEY, DJ4TID, DJ8TID),

ERLC cena

 Technická data

funkce    relé - ovládání 2.zámku (brány)
zatížení kontaktů     2 A z externího zdroje
výstup.relé      12V /450 mA z vnitřního zdroje
čas odemknutí     1 až 30 sec (nastavitelný)
rozměry     90 x 72 x 60 mm
napájení     24V po sběrnici BUS
rozměry     90 x 72 x 45 mm
instalace     montáž na lištu DIN

přípojovací konektory

+12V     výstup pro ovládání zámku
S1     odchodové tlačítko
GND    zem pro +12V, S1
NC     relé rozpínací kontakt
COM     relé přepínací kontakt
NO     relé spínací kontakt
BUS IN / OUT    připojení sběrnice BUS

adresace přepínači DIN


návod k použití ERLC pdf.


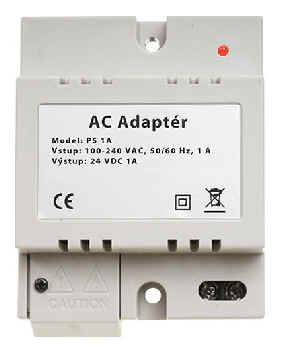

  PS1A   napájecí zdroj na lištu DIN 24V/1A 24W

  impulsní napáječ firmy MEAN WELL pro montáž na lištu DIN s výstupním napětím 24V DC se vyznačuje velkým rozpětím napájecího napětí (85 až 264V AC), vstup i výstup je na svorkovnici. Ochrana proti proti přetížení, přehřátí, překročení napájecího napětí a proti zkratu. Vhodné pro napájení základní sady (1 monitor + vstupní panel) do celkového odběru max 1A(45W)



PS1A cena

 Technická data

 vstup. napětí    230V AC/50Hz  (85-264V AC)
 výstupní výkon    24 W
 výstupní napětí    24 V
 výstupní proud    max. 1A
pracovní teplota     -20 až +60°C
rozměry     93 x 78 x 67 mm
hmotnost     310g
instalace     montáž na lištu DIN

  DR4524   napájecí zdroj na lištu DIN 24V/1,5A 45W

  impulsní napáječ firmy MEAN WELL pro montáž na lištu DIN s výstupním napětím 24V DC se vyznačuje velkým rozpětím napájecího napětí (85 až 264V AC), vstup i výstup je na svorkovnici. Ochrana proti proti přetížení, přehřátí, překročení napájecího napětí a proti zkratu. Vhodné pro napájení cca 4-6  monitorů do celkového odběru max 2A(45W)



DR4524 cena

 Technická data

 vstup. napětí    230V AC/50Hz  (85-264V AC)
 výstupní výkon    45W
 výstupní napětí    24 V
 výstupní proud    max. 2A
pracovní teplota     -20 až +60°C
rozměry     93 x 78 x 67 mm
hmotnost     310g
instalace     montáž na lištu DIN

  DR10024   napájecí zdroj spínaný na lištu DIN 24V/ 4A  96W

  impulsní napáječ firmy MEAN WELL pro montáž na lištu DIN s výstupním napětím 24V DC se vyznačuje velkým rozpětím napájecího napětí (85 až 264V AC), vstup i výstup je na svorkovnici. Ochrana proti přetížení, přehřátí, překročení napájecího napětí a proti zkratu. Vhodné pro napájení kamerových systémů, video a audio vrátných aj. do odběru 4A. Vhodné pro napájení systému s více monitory.až do max. odběru 4A (96W)



DR10024 cena

 Technická data

typ zdroje     spínaný
 vstup. napětí    230V AC/50Hz
rozsah vstup. napětí     85....264V AC
 120...370V DC
 výstupní výkon    96W
 výstupní napětí    24 V (24...30V DC)
 výstupní proud    max. 4 A
pracovní teplota     -20 až +70°C
rozměry     55 x 100 x 90 mm
hmotnost     420g
instalace     montáž na lištu DIN

  DDZ215  vhodný kabel pro systém easydoor 2x 1,5mm (kroucený pár)

  Doporučený propojovací komunikační kabel pro 2-vodičové systémy easydoor. Tento kabel se používá na propojení vstupních jednotek a monitorů (sluchátek). Umožňuje propojení mezi koncovým zařízením a separátorem (SP15, SP18) až do vzdálenosti 80m.



DDZ215 cena za 1m

 Technická data

počet vodičů    2 vodiče (kroucený pár)
průřez vodičů    1,5mm²  Cu lanko(Ø1,4mm AWG 15)
izolace    dvojitá izolace PVC
způsob balení     smotek, délka dle požadavku
 balení cívka 100m
