2. videovrátný easydoor - dveřní jednotky 1 - 4 tlačítka

 1   2  2b  3   4   5   6

dolů




 kód

   popis

cena s DPH

1a  DJ1TV2  dveřní kamerová jednotka 1 tlačítko antivandal nová
1b  DJ2TV2   dveřní kamerová jednotka 2 tlačítka antivandal nová
2a  DJ1TF  dveřní kamerová jednotka 1 tlačítko antivandal plochá
2b  DJ2TF   dveřní kamerová jednotka 2 tlačítka antivandal plochá
3a  DJ1TIDV2  dveřní kamerová jednotka 1 tlačítko antivandal s čtečkou RFID
3b  DJ2TIDV2  dveřní kamerová jednotka 2 tlačítka antivandal s čtečkou RFID
3c  DJ4TIDC  dveřní kamerová jednotka 4 tlačítka antivandal s čtečkou RFID

 1a   1b   2b   2b   3a   3b   3c
DJ1TV2 DJ2TV2 DJ1TF DJ2TF DJ4TIDV2 DJ2TIDV2 DJ4TIDC


dveřní jednotky pro 1 až 2 byty - dvouvodičový systém

dvouvodičový systém video-audio vrátný

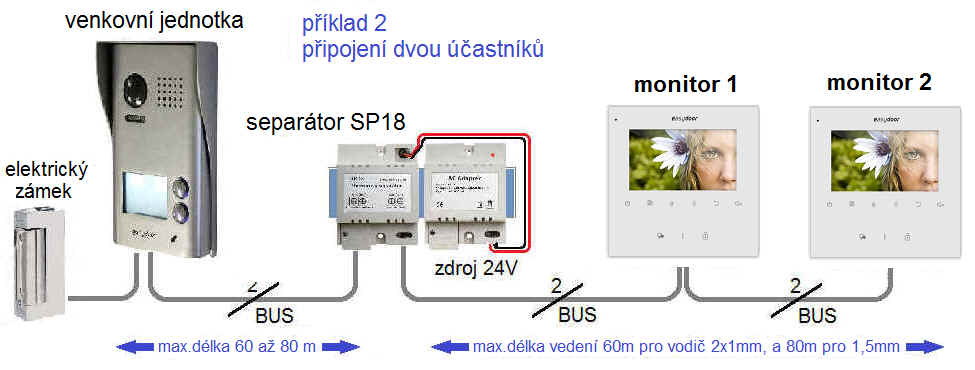

celkové zapojení dvouvodičového videovrátného pro 2 byty

Digitální systém easydoor využívá k propojení jednotlivých částí pouze dvoulinku (kroucený pár) Tato dvouvodičová sběrnice zajišťuje napájení, přenos video i audio signálu i povely na otevírání zámku. Vstupní jednotka je napájena ze systémové sběrnice ze separátoru SP18.  Maximální délka vedení mezi vstupní jednotkou a separátorem závisí na průřezu vodiče a je 60 až 80m dle použitého kabelu 2x1mm nebo 2x1,5mm. Pro potřebu ovládání 2.zámku můžeme vložit do vedení reléový modul. Nízko odběrové zámky 12V/.300mA můžeme napájet přímo ze systému. Pro zámky z vyšším odběrem je nutný přídavný napáječ pro zámky a jednotky easydoor fungují pak jako spínací relé. Můžete použít jakýkoliv vstupní panel easydoor. V systému může pracovat i více vstupních panelů.



  DJ1TV2 vstupní kamer.jednotka antivandal 1 tlačítk0

 digitální systém EASY pro náročné  Dveřní barevná kamerová jednotka se dvěma tlačítky, IR LED přisvícení snímaného prostoru v noci,. Kamera je v masivním antivandal kovovém panelu pro venkovní  provedení, šířka záběru 105°. Panel je se stříškou proti dešti a je určen pro povrchovou montáž na omítku, má modře podsvícenou jmenovku se dvěma tlačítky. Umožňuje ovládání el. zámku, má spínací relé pro ovládání el. zámku, může přímo spínat nízko odběrový zámek do odběru 12V/300mA, pro zámky s vyšším odběrem je nutné použít přídavný zdroj pro zámek. dvouvodičový systém zapojení zajišťuje i napájení - nepolarizovaný, doporučený kroucený pár, min. 2x1 mm. Pro připojení k monitoru mají tlačítka adresu 16 a 32(0). Nastavením adresy na monitoru určujeme, na které tlačítko bude připojen. Možnost změny adresy panelu pro případ použití více vstupních jednotek ne  (max.4) Schéma zapojení



DJ1TV2  cena

technická data

počet tlačítek     1
klidový odběr     33 mA
max. odběr     110 mA v aktivním režimu
napájení el.zámku     12V max.300mA
zatížení relé zámku     max. 24V / 3A
doba otevření zámku    1 až 30 sec.(výchozí 1s)
krytí     IP43
provoz.teplota    -15 až +55°C
rozměry     90 x 145 x 23 mm

povrchová montáž

propojení pouze dvoulinkou

kovové provedení panelu ANTIVANDAL

elektronické nastavení adresy panelu A,B,C,D

nastavitelná hlasitost a citlivost mikrofonu


PŘIPOJOVACÍ SVORKY

BUS    připojení k nepolarizované sběrnici - dvoulinka (napájení, komunikace, data)
BUS
PL     připojení externího zdroje el.zámku +
S+    spínání zámku + (sepne PL a S+)
S-     připojení zámku



návod k použití pdf.


  DJ2TV2 vstupní kamer.jednotka antivandal 2 tlačítka

 digitální systém EASY pro náročné  Dveřní barevná kamerová jednotka se dvěma tlačítky, IR LED přisvícení snímaného prostoru v noci,. Kamera je v masivním antivandal kovovém panelu pro venkovní  provedení, šířka záběru 105°. Panel je se stříškou proti dešti a je určen pro povrchovou montáž na omítku, má modře podsvícenou jmenovku se dvěma tlačítky. Umožňuje ovládání el. zámku, má spínací relé pro ovládání el. zámku, může přímo spínat nízko odběrový zámek do odběru 12V/300mA, pro zámky s vyšším odběrem je nutné použít přídavný zdroj pro zámek. dvouvodičový systém zapojení zajišťuje i napájení - nepolarizovaný, doporučený kroucený pár, min. 2x1 mm. Pro připojení k monitoru mají tlačítka adresu 16 a 32(0). Nastavením adresy na monitoru určujeme, na které tlačítko bude připojen. Možnost změny adresy panelu pro případ použití více vstupních jednotek ne  (max.4) Schéma zapojení

DJ2TV2  cena

technická data

počet tlačítek     2
klidový odběr     33 mA
max. odběr     110 mA v aktivním režimu
napájení el.zámku     12V max.300mA
zatížení relé zámku     max. 24V / 3A
doba otevření zámku    1 až 30 sec.(výchozí 1s)
krytí     IP43
provoz.teplota    -15 až +55°C
rozměry     90 x 145 x 23 mm

povrchová montáž

propojení pouze dvoulinkou

kovové provedení panelu ANTIVANDAL

elektronické nastavení adresy panelu A,B,C,D

nastavitelná hlasitost a citlivost mikrofonu


PŘIPOJOVACÍ SVORKY

BUS    připojení k nepolarizované sběrnici - dvoulinka (napájení, komunikace, data)
BUS
PL     připojení externího zdroje el.zámku +
S+    spínání zámku + (sepne PL a S+)
S-     připojení zámku



návod k použití pdf.

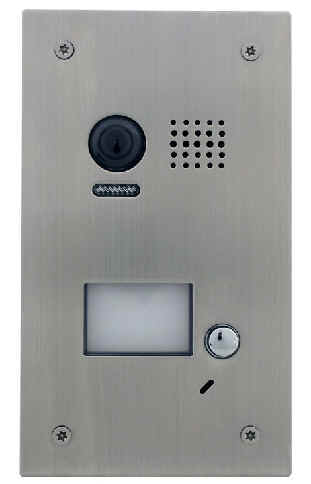

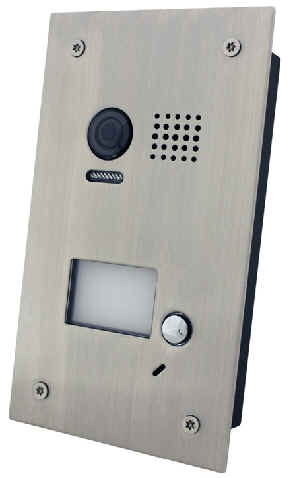

  DJ1TF vstupní kamerová jednotka antivandal 1 tlačítko, plochá

  Jednotlačítková dveřní kamerová jednotka v plochém antivandal nerez provedení. Podsvícená jmenovka, barevná kamera, úhel záběru 105°, bílé LED pro přisvícení snímaného prostoru pro noční režim. Ovládání pro 1 zámek (možnost přidat RLC modul pro 2. zámek), nastavitelná délka otevření zámku 1 až 30 sec. Dvě možnosti připojení el. zámku: 1.) napájení nízkoodběrového zámku 12V/300mA přímo ze systému nebo 2.) spínání napájecího okruhu zámku spínacím relé (max.3A).  Přenos dat a napájení zabezpečuje dvouvodičová sběrnice, napájení 24VDC ze sběrnice systému, dvouvodičový systém zapojení - nepolarizovaný, doporučený nestíněný kroucený pár, min. 2x1mm.

DJ1TF  cena

technická data

napájení     24VDC ze sběrnice systému
rozlišení kamery     650 TV linek
odběr ze systému     30 mA ( 0,8W) v klidu
  125 mA ( 3W) aktivní režim
úhel záběru kamery     105°
noční přisvícení     bílé LED
počet tlačítek     1
ovládání el.zámku     12V / max. 300mA (přímé ovládání zámku))
  nebo relé NO/NC (s přídavným napáječem)
zatížení kontaktů relé     24V max. 3A
doba otevření zámku    1 až 30 sec. nastavitelná
provoz.teplota    -10 až +50°C
rozměry    110 x 188 x 39 mm
montáž    pod omítku, do zdi
krytí     IP43

zapuštěná montáž

instalační krabička součástí dodávky

provedení nerez antivandal

ovládání pro jeden el.zámek

možnost přidat RLC modul pro 2. zámek



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.

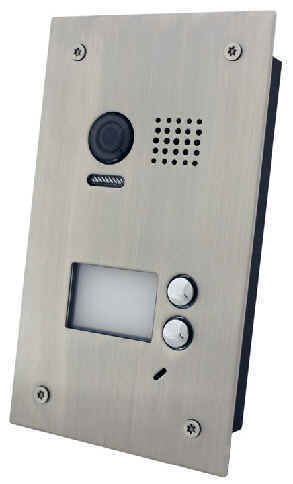

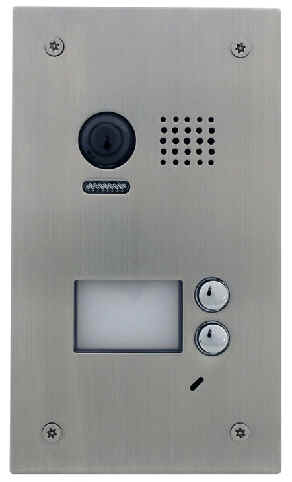

  DJ2TF vstupní kamerová jednotka antivandal 2 tlačítka, plochá

  Dvoutlačítková dveřní kamerová jednotka v plochém antivandal nerez provedení. Podsvícená jmenovka, barevná kamera, úhel záběru 105°, bílé LED pro přisvícení snímaného prostoru pro noční režim. Ovládání pro 1 zámek (možnost přidat RLC modul pro 2. zámek), nastavitelná délka otevření zámku 1 až 30 sec. Dvě možnosti připojení el. zámku: 1.) napájení nízkoodběrového zámku 12V/300mA přímo ze systému nebo 2.) spínání napájecího okruhu zámku spínacím relé (max.3A). Přenos dat a napájení zabezpečuje dvouvodičová sběrnice, napájení 24VDC ze sběrnice systému, dvouvodičový systém zapojení - nepolarizovaný, doporučený nestíněný kroucený pár, min. 2x1mm.

DJ2TF  cena

technická data

napájení     24VDC ze sběrnice systému
rozlišení kamery     650 TV linek
odběr ze systému     30 mA ( 0,8W) v klidu
  125 mA ( 3W) aktivní režim
úhel záběru kamery     105°
noční přisvícení     bílé LED
počet tlačítek     2
ovládání el.zámku     12V / max. 300mA (přímé ovládání zámku))
  nebo relé NO/NC (s přídavným napáječem)
zatížení kontaktů relé     24V max. 3A
doba otevření zámku    1 až 30 sec. nastavitelná
provoz.teplota    -10 až +50°C
rozměry    110 x 188 x 39 mm
montáž    pod omítku, do zdi
krytí     IP43

zapuštěná montáž

instalační krabička součástí dodávky

provedení nerez antivandal

ovládání pro jeden el.zámek

možnost přidat RLC modul pro 2. zámek



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.

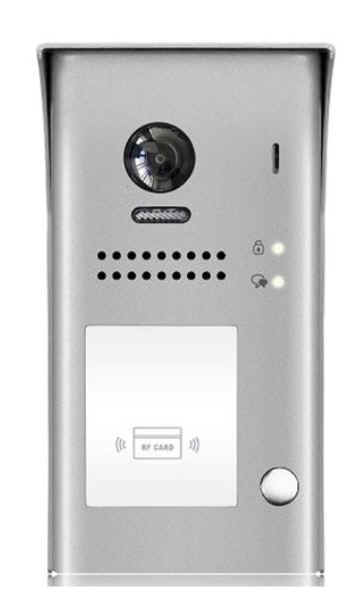

  DJ1TIDV2 vstupní kamerová jednotka 1 tlačítko se čtečkou RFID

  Dveřní kamerová jednotka barevná 1 tlačítko a 125 kHz RFID čtečkou, kapacita 320 karet. Přidávání / odebírání karet nebo čipů  se provádí přes Master karty, Součástí dodávky jsou dvě Master karty, jedna pro přidání ID karet (čipů) a jedna pro odebrání.  podsvícená jmenovka a LED indikace, provedení kov antivandal (ze slitiny zinku) s montáží na zeď, přisvícení snímaného prostoru, širokoúhlá kamera 170° s vysokým rozlišením 2 megapixely, Umožňuje přímé ovládání zámku 12V DC/300mA nebo spínací relé pro ovládání obvodu zámku s vlastním napáječem. Jednotka má též vstup pro senzor pohybu, který můžeme využít pro rozsvícení světla nebo aut. otevření. Rozměry panelu  se stříškou 179 x 94 x 42 mm, napájení 24 V DC ze sběrnice systému, dvouvodičový systém zapojení - nepolarizovaný, doporučený nestíněný kroucený pár, min. 2x 1 mm



DJ1TIDV2  cena

technická data

napájení     24VDC ze sběrnice systému
odběr ze systému     30 mA (0,8W) v klidu
  125 mA (3W) aktivní režim
kamera     CMOS 2,0 megapixel
úhel záběru kamery     170° (rybí oko)
noční přisvícení     bílé LED
počet tlačítek     1
ovládání el.zámku     a) interní 12V /max. 300mA
  b) bezpotenciální spínací relé
zatížení kontaktů relé     24V max. 3A
doba otevření zámku    1 až 99 sec. nastavitelná
provoz.teplota    -20 až 55°C
materiál panelu    slitina zinku (antivandal)
rozměry    176 x 90 x 27 mm
rozměry se stříškou    179 x 94 x 42 mm
montáž    povrchová, na omítku
krytí     IP43 venkovní použití

čtečka karet a čipů RFID

typ čtečky      RFID 125 kHz
počet čipů nebo karet     max.počet karet 320
vzdálenost pro čtení      3 - 5 cm


povrchová montáž

provedení kov antivandal

ovládání pro jeden el.zámek



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.



  DJ2TIDV2 vstupní kamerová jednotka 2 tlačítka se čtečkou RFID

   Dveřní kamerová jednotka barevná 2 tlačítka a 125 kHz RFID čtečkou, kapacita 320 karet. Přidávání / odebírání karet nebo čipů  se provádí přes Master karty, Součástí dodávky jsou dvě Master karty, jedna pro přidání ID karet (čipů) a jedna pro odebrání.  podsvícená jmenovka a LED indikace, provedení kov antivandal (ze slitiny zinku) s montáží na zeď, přisvícení snímaného prostoru, širokoúhlá kamera 170° s vysokým rozlišením 2 megapixely, Umožňuje přímé ovládání zámku 12 V DC/300mA nebo spínací relé pro ovládání obvodu zámku s vlastním napáječem. Jednotka má též vstup pro senzor pohybu, který můžeme využít pro rozsvícení světla nebo aut. otevření. Rozměry panelu  se stříškou 179 x 94 x 42 mm, napájení 24 V DC ze sběrnice systému, dvouvodičový systém zapojení - nepolarizovaný, doporučený nestíněný kroucený pár, min. 2x 1 mm



DJ2TIDV2  cena

technická data

napájení     24VDC ze sběrnice systému
odběr ze systému     0,8W v klidu
  3W v aktivním režimu
kamera     CMOS 2,0 megapixel
úhel záběru kamery     170° (rybí oko)
noční přisvícení     bílé LED
počet tlačítek     2
ovládání el.zámku     a) interní 12V /max. 300mA
  b) bezpotenciální relé NO/NC
zatížení kontaktů relé     24V max. 3A
doba otevření zámku    1 až 99 sec. nastavitelná
provoz.teplota    -20 až 55°C
materiál panelu    slitina zinku (antivandal)
rozměry    176 x 90 x 27 mm
montáž    povrchová, na omítku
krytí     IP43 venkovní použití

čtečka karet a čipů RFID

typ čtečky      RFID 125 kHz
počet čipů nebo karet     max.počet karet 320
vzdálenost pro čtení      3 - 5 cm


povrchová montáž

provedení kov antivandal

ovládání pro jeden el.zámek



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.



  DJ4TIDC vstupní kamerová jednotka 4 tlačítka se čtečkou RFID

  Dveřní kamerová jednotka barevná 4 tlačítka a 125 kHz RFID čtečkou, kapacita 320 karet. Přidávání / odebírání karet nebo čipů se provádí přes Master karty, Součástí dodávky jsou dvě Master karty, jedna pro přidání ID karet (čipů) a jedna pro odebrání.  podsvícená jmenovka a LED indikace, provedení kov antivandal (ze slitiny zinku) s montáží na zeď, přisvícení snímaného prostoru, širokoúhlá kamera 170° s vysokým rozlišením 2 megapixely, Umožňuje přímé ovládání zámku 12 V DC/300mA nebo spínací relé pro ovládání obvodu zámku s vlastním napáječem. Jednotka má též vstup pro senzor pohybu, který můžeme využít pro rozsvícení světla nebo aut. otevření. Rozměry panelu  se stříškou 179 x 94 x 42 mm, napájení 24 V DC ze sběrnice systému, dvouvodičový systém zapojení - nepolarizovaný, doporučený nestíněný kroucený pár, min. 2x 1 mm



DJ4TIDC  cena

technická data

napájení     24VDC ze sběrnice systému
odběr ze systému     0,8W v klidu
  3W v aktivním režimu
kamera     CMOS 2,0 megapixel
úhel záběru kamery     170° (rybí oko)
noční přisvícení     bílé LED
počet tlačítek     4
ovládání el.zámku     a) interní 12V /max. 300mA
  b) bezpotenciální relé NO/NC
zatížení kontaktů relé     24V max. 3A
doba otevření zámku    1 až 99 sec. nastavitelná
provoz.teplota    -20 až 55°C
materiál panelu    slitina zinku (antivandal)
rozměry    176 x 90 x 27 mm
montáž    povrchová, na omítku
krytí     IP43 venkovní použití

čtečka karet a čipů RFID

typ čtečky      RFID 125 kHz
počet čipů nebo karet     max.počet karet 320
vzdálenost pro čtení      3 - 5 cm


povrchová montáž

provedení kov antivandal

ovládání pro jeden el.zámek



 doporučený nestíněný kroucený pár, min. 2x1mm

návod k použití pdf.
