1. sady bezdrátové ovládání DIO547..

 1    2    3    4

dolů




model

    popis

cena s DPH

1a

 DIO54735

 SADA bezdrátový vypínač a spínací modul osvětlení 1000W
1b

 DIO54739

 SADA bezdrátový dvojitý vypínač a 2x spínací modul osvětlení 1000W
1c

 DIO54753

 SADA motorový modul ovládání vrat nebo rolet s časovačem + DO
1d

 DIO54795F

 SADA 3x bezdrátově ovládané zásuvky 2300W + dálkové ovládání
1e

 DIO54759

 SADA plochý spínací modul do vypínače 200W + dálkové ovládání

 1a

 1b   1c   1d   1e

DIO54735 DIO54739 DIO54753 DIO54795F DIO54759


Systém bezdrátové ovládání DIO547..

dodáváme jako sady i jednotlivě

  Jednotlivé komponenty můžete libovolně dokupovat a kombinovat. Přenos je radiový s dosahem až 50m.

1.  SADY DIO547xx

 SADY DIO547xx

2. spínací moduly

moduly přijímače

3. bezdrát. ovladače  - vyslače

ovladače - vysílače

 4. dálkové ovládání



dálkové ovládání

 Systém DIO547.. obsahuje spoustu bezdrátových komponentů a můžete ho libovolně rozšířit o dálkové ovládání, vysílače i přijímače (spínací moduly), které můžeme libovolně kombinovat. Jednotlivé ovladače mají svůj jedinečný kód a přiřazují se k vybraným přijímačům (spínacím modulům) během učícího módu. Přenos je radiový s dosahem asi 50m. Ke každému spínacímu modulu můžeme naučit až 6 ovladačů. Systém DIO547xx umožňuje bezdrátové ovládání domácnosti, kromě bezdrátového ovládání světel, zásuvek, rolet či vrat umožňuje i spínání pohybem osoby nebo otevřením dveří s využitím pohybového nebo magnetického detektoru. Systém také umožňuje díky programovatelnému dálkovému ovládání naprogramovat v týdenním cyklu činnosti jako spínání světel a spotřebičů, otevírání a spouštění rolet ap.  Toto dálkové ovládání dle nastaveného programu spíná a vypíná naučené spínací moduly.



1. SADY BEZDRÁTOVÉ OVLÁDÁNÍ DIO547xx

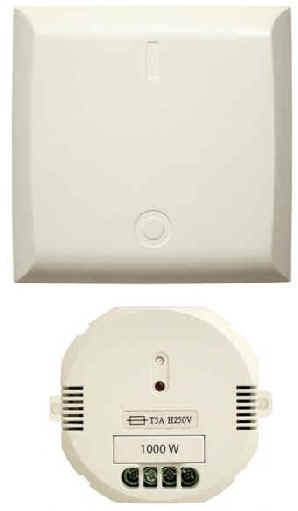

  DIO54735  SADA bezdrátový vypínač a spínací modul osvětlení 1000W

    Sada bezdrátového ovládání světla se skládá z vypínače(vysílač) a přijímače - spínacího modulu 230V/1000W. Dosah zařízení je až 50m. Vypínač umí dva povely ON / OFF (zapnout vypnout) a je napájen z baterie. Montáž přišroubováním nebo přilepením na podložku. Modul přijímače má vhodné rozměry pro montáž do běžné instalační krabice pro vypínač a má 4 připojovací svorky L,X,N a N. Modul se může v učícím režimu naučit až 6 ovladačů a může spínat až 1000W (odporová zátěž). Učící režim se zapíná tlačítkem na modulu a indikace naučení LED diodou. Modul můžete ovládat i dálkovým ovládáním nebo magnetickým detektorem otevření dveří. Použití: Všude tam, kde potřebujete nainstalovat vypínač bez tahání kabelů nebo pro dálkové ovládání osvětlení.

DIO54735

technická data

funkce    ON / OFF zapnout / vypnout
napájení modulu přijímače    230V, 50Hz
jištění    tavná pojistka 5A
max.spínaný příkon modulu    1000W
připojovací svorky modulu    IN     N / L (230V)
 OUT N / X (světlo)
napájení vysílače (vypínač)    baterie 3V  CR2032
pracovní frekvence    433,92 MHz
bezdrátový dosah    50 m
max. počet periferií    max.6 kusů ovladačů pro modul
pracovní frekvence    433,92MHz
rozměry vypínače    80 x 80 x 15 mm
rozměry modulu    průměr 55, výška 24mm
pracovní prostředí    vnitřní všeobecné -10 až +40°C
použití     bezdrátové spínání osvětlení



možno naprogramovat až 6 ovladačů na 1 modul

programování během učícího režimu

montáž vypínačem i samolepící podložkou

montáž modulu do běžné montážní krabice pro vypínač

možné dokoupit tyto ovladače

bezdrátové ovladače  DIO547xx

dálkové ovládání   DIO547xx




  DIO54739  SADA dvojitý bezdrátový vypínač a 2x spínací modul osvětlení 1000W

    Sada bezdrátového ovládání světla se skládá z dvojitého vypínače (vysílače) a dvou kusů přijímače - spínacích modulů 230V/1000W. Dosah zařízení je až 50m. Vypínač umí 2x dva povely ON / OFF (zapnout vypnout) a je napájen z baterie. Montáž přilepením nebo přišroubováním na podložku. Modul přijímače má vhodné rozměry pro montáž do běžné instalační krabice pro vypínač a má 4 připojovací svorky L,X,N, N. Modul se může v učícím režimu naučit až 6 ovladačů a může spínat až 1000W (odporová zátěž). Učící režim se zapíná tlačítkem a indikace naučení LED diodou. Modul můžete ovládat i dálkovým ovládáním nebo magnetickým detektorem otevření dveří. Použití: Všude tam, kde potřebujete nainstalovat dvojitý vypínač bez tahání kabelů nebo pro dálkové ovládání dvou okruhů osvětlení.

DIO54739

technická data

funkce    ON / OFF zapnout / vypnout
napájení modulu přijímače    230V, 50Hz
jištění    tavná pojistka 5A
max.spínaný příkon modulu    1000W
připojovací svorky modulu    IN     N / L (230V)
 OUT N / X (světlo)
napájení vysílače (vypínač)    baterie 3V  CR2032
pracovní frekvence    433,92 MHz
bezdrátový dosah    50 m
max. počet periferií    max.6 kusů ovladačů pro modul
pracovní frekvence    433,92MHz
rozměry vypínače    80 x 80 x 15 mm
rozměry modulu    průměr 55, výška 24mm
pracovní prostředí    vnitřní všeobecné -10 až +40°C
použití     bezdrátové spínání osvětlení



montáž modulu do běžné montážní krabice pro vypínač

možno naprogramovat až 6 ovladačů na modul

programování během učícího režimu

možné dokoupit tyto ovladače

bezdrátové ovladače  DIO547xx

dálkové ovládání   DIO547xx

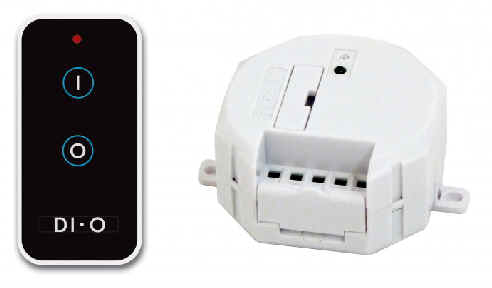

  DIO54753  SADA motorový modul ovládání vrat nebo rolet s časovačem + DO

    Sada bezdrátového ovládání motoru vrat nebo rolet se skládá z dálkového ovladače a přijímače - spínacího modulu. Dosah vysílače je 30-50m. Ovládání umí dva povely I / O (nahoru, dolu), při druhém stlačení tlačítka funkce STOP.  Modul přijímače má vhodné rozměry pro montáž do běžné instalační krabice pro vypínač a má 5 připojovacích svorek A, COM, B, L, N. Svorky L a N jsou pro napájení 230V, svorky A, COM, B jsou kontakty relé. Střední vývod COM spíná při povelu I na svorku A při povelu O na svorku B. Pokud tlačítko stlačíte pouze 1x, funkce je zapnuta 2 min. a pak vypne, pokud stlačíte tlačítko do 2 min podruhé, pak druhý povel je STOP (ukončení). Na svorky relé se připojuje ovládací jednotka vrat nebo rolety. Modul se může v učícím režimu naučit až 6 ovladačů a relé může spínat až 500W (odporová zátěž). Učící režim se zapíná tlačítkem na modulu a indikace naučení LED diodou. Modul můžete ovládat i dálkovým ovládáním nebo magnetickým detektorem otevření dveří. Použití: Ovládání příjezdových nebo garážových vrat, ovládání rolet, rozsvícení až 2 světel na 2 minuty.

DIO54753



    ovládání motoru rolety

tlačítka

    funkce

      ON / OFF (I/O)

  nahoru / dolu

      ON - ON ( I-I )

  nahoru - stop

      OFF - OFF (O-O)

  dolu - stop

montáž modulu do běžné montážní krabice pro vypínač

možno naprogramovat až 6 ovladačů na modul

programování během učícího režimu

funkce časovače 2 min

technická data

připojovací svorky modulu     N / L (230V)
  A / COM /  B  relé
napájení modulu přijímače    230V, 50Hz
jištění    tavná pojistka 5A
max.spínaný příkon modulu    500W
napájení vysílače    baterie 3V  CR2032
pracovní frekvence    433,92 MHz
bezdrátový dosah    30-50 m
max. počet periferií    max.6 kusů ovladačů pro modul
rozměry ovladače    85 x 40 x 15 mm
rozměry modulu přijímače    průměr 55, výška 24mm
pracovní prostředí    vnitřní všeobecné -10 až +40°C
funkce tlačítek:      I / O  nahoru / dolu
   I - I     nahoru - STOP
 O - O   dolů - STOP
  I    nahoru - časovač 2 min
 O  dolu - časovač 2 min
použití     bezdrátové ovládání vrat

   ovládání dvou žárovek s časovačem

tlačítka

    funkce

      ON (I)

 zapnutí 1. časovač 2 minuty (nahoru)

      OFF (O)

 zapnutí 2. časovač 2 minuty (dolu)



možné dokoupit tyto ovladače

bezdrátové ovladače  DIO547xx

dálkové ovládání   DIO547xx

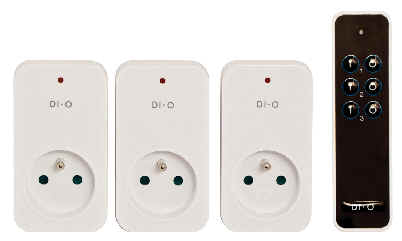

  DIO54795F  sada 3x bezdrátová zásuvka + dálkové ovládání

    Sada tří modulů bezdrátově ovládáné zásuvky a dálkové ovládání. Zásuvka se může v učícím režimu naučit až 6 ovladačů a může spínat výkon až 2300W (230V/10A). Učící režim se zapíná tlačítkem na modulu zásuvky a indikace stavu naučení je kontrolkou LED. Modul můžete ovládat všemi vysílači i dálkovým ovládáním řady DIO547xx  Použití: Spínání lampičky, topení, ventilátoru, čerpadla aj.



DIO54795F

technická data

funkce    spínaná zásuvka (ON - OFF)
napájení modulu přijímače    230V, 50Hz
max.spínaný příkon modulu    2300W / 10A
pracovní frekvence    433,92 MHz
bezdrátový dosah    30 m
pracovní prostředí    vnitřní všeobecné -10 až +40°C
použití     bezdrátově spínaná zásuvka



možno naprogramovat až 6 ovladačů na modul

programování během učícího režimu

snadná instalace pouhým zasunutím do zásuvky



možné dokoupit tyto ovladače

bezdrátové ovladače  DIO547xx

dálkové ovládání   DIO547xx




  DIO54759  SADA plochý modul do vypínače osvětlení 200W + dálkové ovládání

    Sada bezdrátového ovládání světla se skládá z  dálkového ovládání (vysílač) a přijímače - tenkého spínacího modulu 230V/230W. Dosah zařízení je 30m.  Dálkové ovládání má 3 kanály a může ovládat tři moduly, funkce ON / OFF (zapnout vypnout). Modul přijímače má vhodné rozměry pro montáž do běžné instalační krabice pod vypínač a má 2 připojovací svorky L,,N a dva kablíky pro připojení k vypínači. Modul se může v učícím režimu naučit až 6 ovladačů a může spínat až 230W (odporová zátěž). Učící režim se zapíná tlačítkem na modulu a indikace naučení LED diodou. Modul můžete ovládat i jiným dálkovým ovladačem, detektorem pohybu nebo otevření dveří. Použití: Všude tam, kde potřebujete dálkové ovládat osvětlení, montuje se přímo do vypínače.

DIO54759



   montáž modulu pod vypínač

technická data

funkce    ON / OFF zapnout / vypnout
napájení modulu přijímače    230V, 50Hz
jištění    tavná pojistka 1,6A
max.spínaný výkon    200W
připojovací svorky modulu      L  (230V) svorka
 N  (230V) svorka
 N (světlo) kablík
 X (světlo) kablík
napájení vysílače (vypínač)    baterie 3V  CR2032
pracovní frekvence    433,92 MHz
bezdrátový dosah    30 m
max. počet periferií    max.6 kusů ovladačů pro modul
pracovní frekvence    433,92MHz
rozměry modulu    45x45, výška 14mm
pracovní prostředí    vnitřní všeobecné -10 až +40°C
použití     bezdrátové spínání osvětlení



možno naprogramovat až 6 ovladačů na 1 modul

programování během učícího režimu

montáž pod stávající vypínač

montáž modulu do montážní krabice vypínače

možné dokoupit tyto ovladače

další modul ovladače  DIO547xx

bezdrátové ovladače  DIO547xx

dálkové ovládání   DIO547xx





komponenty ovládání DIO547xx:

1  sady bezdrátové ovládání DIO547xx
2  spínací moduly (přijímače) DIO547xx
3  bezdrátové ovladače (vysílače) DIO547xx
4  dálkové ovládání (vysílače) DIO547xx

ovládání DIO547xx
