2. spínací moduly (přijímače) DIO547xx

 1    2    3    4

dolů




model

   popis

cena s DPH

2a

 DIO54785F

 bezdrátová zásuvka - modul spínací zásuvky do 3500W
2b

 DIO54754

 bezdrátový přepínací modul ovládání motorů (garážových vrat, rolet) 500W
2c

 DIO54755

 bezdrátový spínací modul osvětlení 230V / 1000W
2d

 DIO54758

 bezdrátový plochý spínací modul do vypínače osvětlení 230V / 200W
2e

 DIO54778

 bezdrátová spínaná objímka osvětlení E27  230V / 100W

 2a   2b   2c   2d   2e

DIO54785F DIO54754 DIO54755 DIO54758 DIO54778


Systém bezdrátové ovládání DIO547..

dodáváme jako sady i jednotlivě

 Jednotlivé komponenty můžete libovolně dokupovat a kombinovat. Přenos je radiový s dosahem až 50m.

1.  SADY DIO547xx

 SADY DIO547xx

2. spínací moduly

moduly přijímače

3. bezdrát. ovladače - vysílače

ovladače - vysílače

 4. dálkové ovládání



dálkové ovládání

 Systém DIO547xx obsahuje spoustu komponentů a můžete ho libovolně rozšířit o dálkové ovládání, vysílače i přijímače (spínací moduly), které můžeme libovolně kombinovat. Jednotlivé ovladače mají svůj jedinečný kód a přiřazují se k vybraným přijímačům (spínacím modulům) během učícího módu. Přenos je radiový s dosahem až 50m.  Ke každému modulu můžeme naučit až 6 ovladačů. Systém DIO547xx umožňuje bezdrátové ovládání domácnosti, kromě bezdrátového ovládání světel, zásuvek, rolet či vrat umožňuje i spínání pohybem osoby nebo otevřením dveří s využitím pohybového nebo magnetického detektoru. Systém také umožňuje díky programovatelnému dálkovému ovládání naprogramovat v týdenním cyklu činnosti jako spínání světel a spotřebičů, otevírání a spouštění rolet ap.  Toto dálkové ovládání dle nastaveného programu spíná a vypíná naučené spínací moduly.



2. SPÍNACÍ MODULY  DIO547xx

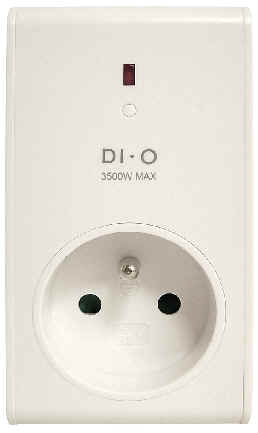

  DIO54753F  sada - bezdrátový modul spínací zásuvky do 3500W

    Modul bezdrátově ovládané zásuvky. Zásuvka se může v učícím režimu naučit až 6 ovladačů a může spínat výkon až 3600W (230V/16A). Učící režim se zapíná tlačítkem na modulu zásuvky a indikace stavu naučení je kontrolkou LED. Modul můžete ovládat všemi vysílači i dálkovým ovládáním řady DIO547xx  Použití: Spínání lampičky, topení, ventilátoru, čerpadla aj.

DIO54785F

technická data

funkce    spínací zásuvka (ON - OFF)
napájení modulu přijímače    230V, 50Hz
max.spínaný příkon modulu    3600W / 16A
pracovní frekvence    433,92 MHz
bezdrátový dosah    50 m
rozměry modulu
pracovní prostředí    vnitřní všeobecné -10 až +40°C
použití     bezdrátově spínaná zásuvka



možno naprogramovat až 6 ovladačů na modul

programování během učícího režimu

snadná instalace pouhým zasunutím do zásuvky



pro ovládání tohoto modulu je nutné dokoupit některý z dálkových ovladačů DIO547..

bezdrátové ovladače  DIO547xx

dálkové ovládání   DIO547xx

návod DIO54778 pdf.


  DIO54754  bezdrátový přepínací modul motorů (garážových vrat,rolet) - přijímač

    Modul bezdrátového ovládání motoru vrat nebo rolet  Modul přijímače má vhodné rozměry pro montáž do běžné instalační krabice pro vypínač a má 5 připojovacích svorek A,COM,B,L,N. Svorky L a N jsou pro napájení 230V, Modul je určen na ovládání motoru, svorky A,COM,B jsou vyvedené samostatné kontakty relé. Střední vývod COM spíná na svorku A nebo B. Na tyto svorky se připojuje ovládací jednotka vrat nebo rolety. Modul se může v učícím režimu naučit až 6 ovladačů a relé může spínat až 500W. Učící režim se zapíná tlačítkem na modulu a indikace stavu naučení je kontrolkou LED. Modul můžete ovládat všemi vysílači i dálkovým ovládáním řady DIO547xx  Použití: Ovládání příjezdových nebo garážových vrat, ovládání rolet aj.

DIO54754

technická data

funkce    přepínací relé
 UP / DOWN nahoru / dolu
napájení modulu přijímače    230V, 50Hz
jištění    tavná pojistka 5A
max.spínaný příkon modulu    500W
připojovací svorky modulu    IN     N / L (230V)
 relé  A / COM /  B
pracovní frekvence    433,92 MHz
bezdrátový dosah    50 m
max. počet periferií    max.6 kusů ovladačů pro modul
rozměry modulu    průměr 55, výška 24mm
pracovní prostředí    vnitřní všeobecné -10 až +40°C
použití     bezdrátové ovládání vrat


montáž modulu do běžné montážní krabice pro vypínač

možno naprogramovat až 6 ovladačů na modul

programování během učícího režimu

pro ovládání tohoto modulu je nutné dokoupit některý z dálkových ovladačů DIO547..

bezdrátové ovladače  DIO547xx

dálkové ovládání   DIO547xx

návod DIO54754 pdf.

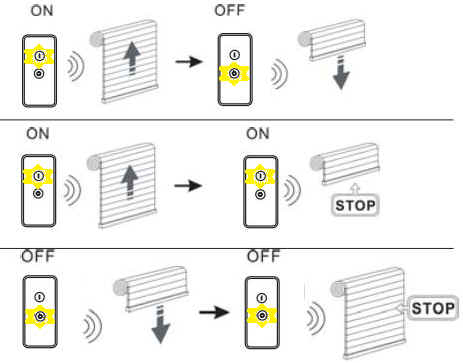

    ovládání motoru rolety

aktivace tlačítka (symbol)

    funkce

      ON / OFF (I / O)

  nahoru / dolu

      ON - ON ( I - I )

  nahoru - stop

      OFF - OFF (O - O)

  dolu - stop

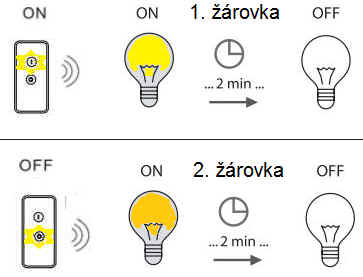

   ovládání dvou žárovek s časovačem

tlačítka

    funkce

      ON (I)

 zapnutí 1. čas 2 minuty (nahoru)

      OFF (O)

 zapnutí 2. čas 2 minuty (dolu)



možné dokoupit tyto ovladače

bezdrátové ovladače  DIO547xx

dálkové ovládání   DIO547xx

návod DIO54753 pdf.



  DIO54755  bezdrátový spínací modul osvětlení - přijímač

    Modul bezdrátového ovládání světla přijímač - spínací modulu230V/1000W. Má vhodné rozměry pro montáž do běžné instalační krabice pro vypínač a má 4 připojovací svorky L,X,N a N. Modul se může v učícím režimu naučit až 6 ovladačů a může spínat až 1000W (odporová zátěž). Učící režim se zapíná tlačítkem a indikace naučení je LED diodou. Modul můžete ovládat i dálkovým ovládáním,  magnetickým detektorem otevření dveří nebo i dálkovým ovládáním řady DIO547xx . Použití: Všude tam, kde potřebujete nainstalovat ovládání osvětlení bez tahání kabelů nebo pro dálkově řízené ovládání osvětlení.

DIO54755

technická data

funkce    spínací relé (spojeno s fází)
 ON / OFF zapnout / vypnout
napájení modulu přijímače    230V, 50Hz
jištění    tavná pojistka 5A
max.spínaný příkon modulu    1000W
připojovací svorky modulu    IN     N / L (230V)
 OUT N / X (světlo)
pracovní frekvence    433,92 MHz
bezdrátový dosah    50 m
rozměry modulu    průměr 55, výška 24mm
pracovní prostředí    vnitřní všeobecné -10 až +40°C
použití     bezdrátové spínání osvětlení



možno naprogramovat až 6 ovladačů na 1 modul

programování během učícího režimu

montáž vypínačem i samolepící podložkou

pro ovládání tohoto modulu je nutné dokoupit některý z dálkových ovladačů DIO547..

bezdrátové ovladače  DIO547xx

dálkové ovládání   DIO547xx

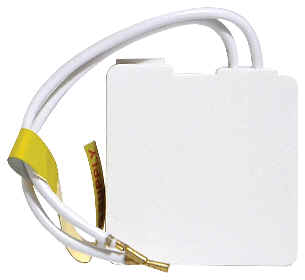

  DIO54758   plochý spínací modul do vypínače 230W

    Modul přijímače má vhodné rozměry pro montáž do běžné instalační krabice pod vypínač a má 2 připojovací svorky L, N a dva kablíky pro připojení k vypínači. Modul se může v učícím režimu naučit až 6 ovladačů a může spínat až 200W (odporová zátěž). Učící režim se zapíná tlačítkem na modulu a indikace naučení LED diodou. Modul můžete ovládat jakýmkoliv dálkovým ovladačem řady DIO547xx, i detektorem pohybu nebo otevření dveří. Použití: Všude tam, kde potřebujete dálkové ovládat osvětlení, montuje se přímo do vypínače.

DIO54758

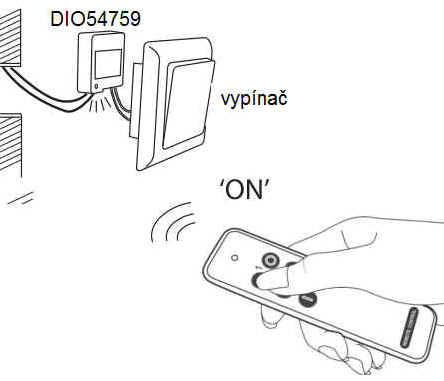

   montáž modulu pod vypínač

technická data

funkce    ON / OFF zapnout / vypnout
napájení modulu    230V, 50Hz
jištění    tavná pojistka 1,6 A
max.spínaný výkon    200W
připojovací svorky modulu      L  (230V) svorka
 N  (230V) svorka
 N (světlo) kablík
 X (světlo) kablík
bezdrátový dosah    30-50 m
max. počet periferií    max.6 kusů ovladačů pro modul
pracovní frekvence    433,92MHz
rozměry modulu    45x45, výška 14mm
pracovní prostředí    vnitřní všeobecné -10 až +40°C
použití     bezdrátové spínání osvětlení



možno naprogramovat až 6 ovladačů na 1 modul

programování během učícího režimu

montáž pod stávající vypínač

montáž modulu do montážní krabice vypínače

pro ovládání tohoto modulu je nutné dokoupit některý z dálkových ovladačů DIO547..

bezdrátové ovladače  DIO547xx

dálkové ovládání   DIO547xx



  DIO54778   dálkově ovládaná objímka E27 230W

   Modul objímky se jednoduše zašroubuje do stávající objímky a do ní se zašroubuje žárovka nebo výbojka.  Modul se může v učícím režimu naučit až 6 ovladačů a může spínat až 230W (odporová zátěž). Učící režim se zapíná tlačítkem na modulu a indikace naučení LED diodou. Modul můžete ovládat i jiným dálkovým ovladačem, detektorem pohybu nebo otevření dveří. Použití: Všude tam, kde potřebujete dálkové ovládat osvětlení, montuje se přímo do vypínače.

DIO54778



technická data

funkce    objímka dálkově ovládaná
napájení modulu    230V objímka E27
max.spínaný výkon    max. 100W žárovka
 max. 60W výbojka
bezdrátový dosah    30-50 m
max. počet periferií    max.6 kusů ovladačů pro modul
pracovní frekvence    433,92MHz
rozměry modulu    45x45, výška 14mm
pracovní prostředí    vnitřní všeobecné -10 až +40°C
použití     bezdrátové spínání osvětlení



možno naprogramovat až 6 ovladačů na 1 objímku

programování během učícího režimu

montáž modulu do objímky

pro ovládání tohoto modulu je nutné dokoupit některý z dálkových ovladačů DIO547..

bezdrátové ovladače  DIO547xx

dálkové ovládání   DIO547xx




komponenty ovládání DIO547xx:

1  sady bezdrátové ovládání DIO547xx
2  spínací moduly (přijímače) DIO547xx
3  bezdrátové ovladače (vysílače) DIO547xx
4  dálkové ovládání (vysílače) DIO547xx

ovládání DIO547xx

Aktualizace stránky 28.03.2018  Všechny ceny byly aktualizovány a jsou s DPH
