univerzální systém bezdrátové ovládání DIO547xx




 1. SADY  bezdrátové ovládání DIO547xx

 2.  spínací moduly  DIO547xx

 3. bezdrát.ovladače DIO547xx

 3. dálkové ovládání  DIO547xx

dosah 50m

učící režim

systém stavebnice

modul se může naučit až 6 kusů ovladačů




DIO547xx možnosti a použití  univerzálního systému bezdrátového ovládání

Vysílače (ovladače) i přijímače (spínací moduly) můžeme libovolně kombinovat. Jednotlivé ovladače mají svůj jedinečný kód a přiřazují se k přijímačům (spínacím modulům) během učícího módu. Ke každému modulu přijímače můžeme naučit až 6 ovladačů. Systém DIO547xx umožňuje bezdrátové ovládání domácnosti, kromě bezdrátového ovládání světel, zásuvek, rolet či vrat umožňuje i spínání pohybem osoby nebo otevřením dveří s využitím pohybového nebo magnetického detektoru. Také umožňuje díky programovatelnému dálkovému ovládání v týdenním cyklu naprogramovat činnosti jako časové spínání světel a různých spotřebičů, otevírání a spouštění rolet ap. Podle nastavení programovatelného dálkového ovladače, který dle nastaveného programu spíná a vypíná až 16 kusů naučených spínacích modulů. Přenos je radiový s dosahem do 50m.


mobilní i více kanálové dálkové ovladače i s programátorem



bezdrátové přijímače  spínací moduly se můžou naučit až 6 kusů různých ovladačů



bezdrátové plošné  ovladače a detektory pohybu i otevření dveří s časovačem




    použití systému DIO547..

dolů

 příklad 1

bezdrátové ovládání osvětlení

možné kombinace modulů a ovladačů


Pro ovládání světla můžete použít spínací objímku, modul nebo pro lampičky spínací zásuvku. Můžete použít dálkové ovladače nebo plošné nástěnné bezdrátové ovladače (až 6 kusů pro každý přijímač) Můžeme ovládat bytové osvětlení, i zapínání lampiček z více míst nástěnýnm vypínačem nebo i dálkovým ovládáním. Každý modul může ovládat až 6 vysílačů

spínací moduly (přijímače)

DIO54778 DIO54755

DIO54785F

objímka spínací modul

spínaná zásuvka


50 m

dálkové ovládání (vysílače)

     bezdrátové ovladače (vysílače)

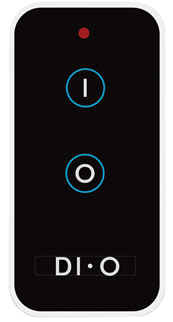

DIO54791

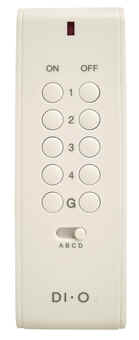

DIO54760 DIO54761 DIO54771 DIO54715 DIO54725

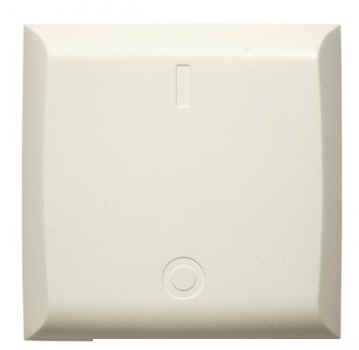

1 kanálový ovladač 3 kanálový ovladač 16 kanál. ovladač programovatelný ovladač jednoduchý plošný nástěnný ovladač

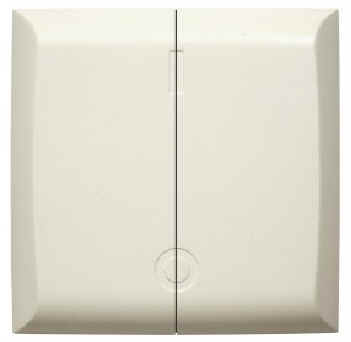

dvojitý plošný nástěnný ovladač



 dolů

 příklad 2

bezdrátové ovládání motoru (vrata, rolety)

možné kombinace modulů a ovladačů


ro ovládání motoru (rolety nebo vrata) použijeme motorový modul,  povely: nahoru / stop / dolů . Můžete použít nástěnné spínače nebo dálkové ovladače (až 6 kusů) Vhodné pro ovládání vrat, rolet a jiných motorů, kde potřebujeme zapnout a měnit směr otáčení. Každý modul může ovládat až 6 vysílačů

spínací moduly (přijímače)

DIO54754

motorový modul


50 m

dálkové ovládání (vysílače)

     bezdrátové ovladače (vysílače)

DIO54791

DIO54760 DIO54761 DIO54771 DIO54715 DIO54725
1 kanálový ovladač 3 kanálový ovladač 16 kanál. ovladač programovatelný ovladač jednoduchý plošný nástěnný ovladač

dvojitý plošný nástěnný ovladač


Pro ovládání motoru (rolety nebo vrata) použijeme motorový modul s časovačem,  povely: nahoru / stop / dolů . Můžete použít nástěnné spínače nebo dálkové ovladače (až 6 kusů) Vhodné pro ovládání vrat, rolet a jiných motorů, kde potřebujeme zapnout a měnit směr otáčení. Každý modul může ovládat až 6 vysílačů. Můžeme využít i jako časové sepnutí světla na 2 minuty.

1.  ovládání vrat nebo rolet

tlačítka

    funkce

      ON / OFF (I/O)

  nahoru / dolu

      ON - ON ( I-I )

  nahoru - stop

      OFF - OFF (O-O)

  dolu - stop



2.  ovládání dvou žárovek s časovačem

tlačítka

    funkce

      ON (I)

 zapnutí 1. čas 2 minuty (nahoru)

      OFF (O)

 zapnutí 2. čas 2 minuty (dolu)






 dolů

 příklad 3

bezdrátové ovládání detektorem pohybu

možné kombinace modulů a ovladačů


Pro ovládání pohybem (např. rozsvícení světla) použijeme buď dveřní magnetický spínač, který reaguje na otevření dveří, nebo PIR detektory pohybu pro vnitřní nebo venkovní použití s časovačem. Můžeme např. automaticky ovládat osvětlení před domem, na chodbě nebo v místnosti, vysunutí rolet nebo otevření brány při příchody osoby. Každý modul může ovládat až 6 vysílačů

spínací moduly (přijímače)

DIO54785F

DIO54755

DIO54754

DIO54778

zásuvkový modul

spínací modul

motorový modul

objímka

50 m

bezdrátové detektory pohybu (vysílače)

DIO54703

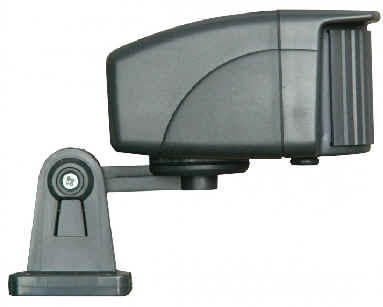

DIO54785

DIO54781

  detektor pohybu    vnitřní s časovačem

detektor pohybu venkovní s časovačem

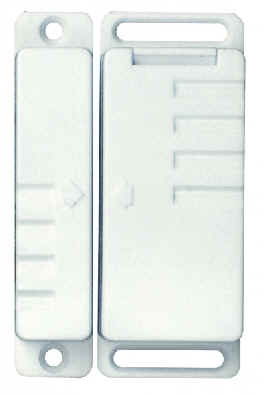

dveřní magnetický spínač


Pro ovládání pohybem (např. rozsvícení světla) použijeme buď dveřní magnetický spínač, který reaguje na otevření dveří, nebo PIR detektory pohybu pro vnitřní nebo venkovní použití s časovačem. Můžeme např. automaticky ovládat osvětlení před domem, na chodbě nebo v místnosti, vysunutí rolet nebo otevření brány při příchody osoby. Každý modul může ovládat až 6 vysílačů

 dolů

 příklad 4

ovládání osvětlení, rolet nebo vrat dle časového plánu

možné kombinace modulů a ovladačů


Umožňuje naprogramování automatického zapínání osvětlení, stahování a vytahování rolet, otevírání garáže, vrat a podobně dle časového plánu v týdenním cyklu. Možno ovládat až 16 modulů. Každý modul může ovládat až 6 vysílačů

spínací moduly (přijímače)

DIO54785F

DIO54755

DIO54754

DIO54778

zásuvkový modul

spínací modul

motorový modul

objímka

50 m

programovatelné dálkové ovládání (vysílač)

DIO54771

programovatelný ovladač, umožňuje ovládání až 16 modulů(přijímačů) dle nastavených časových intervalů v týdenním cyklu.





komponenty ovládání DIO547xx:

1  sady bezdrátové ovládání DIO547xx
2  spínací moduly (přijímače) DIO547xx
3  bezdrátové ovladače (vysílače) DIO547xx
4  dálkové ovládání (vysílače) DIO547xx



domácí automatizace
