zpět měřící přístroje

3.detektory vyhledání a přiřazení vodičů

 1

dolů




kod

  popis

cena s DPH

1   LSG4 detektor.vedení kabelů ve zdech - vysílač a přijímač+multimetr

2   TLZG1 tester přiřazení až 16 vodičů ve zdech - vysílač a přijímač+multimetr


 1   2

LSG4 TLZG1

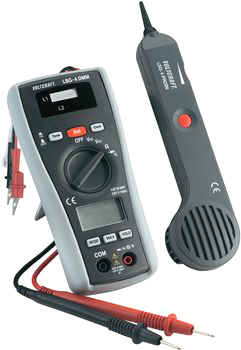

  LSG4  detektor vedení kabelů ve zdech vysílač i přijímač

 S detektorem LSG4 jednoduše najdete vedení ve stěnách, stropech a podlahách. Skládá se z akustického generátoru, který moduluje vysokofrekvenční signál,  který připojíte na testované vedení a vysoce citlivého induktivního přijímače, který spolehlivě vyhledá tento kabel ve zdi šířky až 15 cm. Dokážete tak přesně zjistit, kudy jsou vedeny kabely. Signál akustického generátoru můžete napájet buď přes koncovku RJ11 nebo přes krokodýlka, který připojíte na vedení. Ideální pro vyhledávání a rozlišení telefonní vedení, dokáže zjistit i polaritu telefonního signálu. Mimo to nabízí přístroj mnoho funkcí multimetru a tak již nepotřebujete mít další měřící přístroj. Díky gumové ochraně je  použitelný i v náročných podmínkách. Tento detektor se hodí hlavně pro hledání trasy kabelu tak, že na jeden konec vedení připojíme vysílač a přijímačem sledujeme trasu kabelu, případně na svorkovnicích a krabicích identifikujeme měřené vedení. (rozlišení mezi větším počtem drátů).    Testováno v naší prodejně *****

LSG4  cena

technická data

multimetr + vysílač

displej

 LCD 2000

indikační pole

 červená / zelená

měření napětí AC

 0,1 až.600V

měření odporu

 max. 40Mohm

kmitočet generátoru

 800 - 1050 Hz

max.délka testovaného vedení

 400 m
napájení vysílače    9 V baterie
napájení multimetru    2x AAA baterie

hmotnost

 308 g
rozměry    162 x 74 x 44 mm

přijímač

napájení přijímače    9 V baterie
rozměry    233 x 56 x 27 mm

hmotnost

 125 g



.

- měření napětí AC i DC

- měření odporu 0,1 až 40Mohmů

- měření diod a kontrola vodivosti (UF/OL)

- test průchodnosti, při odporu do 35 ohmů tón

- funkce HOLD zmrazí aktuální naměřenou hodnotu

- funkce AUTO-POWER vypne po 15 min.nečinnosti

- funkce MAX ukáže maximální hodnotu při měření napětí

- funkce AUTO-POWER automat vypne po 15 min.nečinnosti

- detekce a vyhledávání el.proudu ve vodiči zvukem z generátoru

- test průchodnosti do 10 kohmů - indikace svitem zeleného LED pole

- testování telefonní zásuvky RJ11, červené nebo zelené LED pole (špatně / dobře)

- testování telefonického připojení, rozezná napětí i polaritu svitem červené nebo zelené LED

- detekce trubky nebo vodiče bez napětí pomocí generátoru



  TLZG1 tester přiřazení až 16 vodičů ve zdech vysílač i přijímač + multimetr

  Tento tester slouží k rychlé identifikaci jednotlivých vodičů ve svazku. Tester má vše, co potřebujete k měření, testování a identifikaci (přiřazení) jednotlivých vodičů v kabelovém svazku nebo kabelových rozvodech. Skládá ze dvou částí, vysílače a přijímače v pevném pogumovaném pouzdře a umožňuje rychlou a jednoduchou identifikaci až 16 vodičů  ve vícevodičovém svazku vodičů (bez napětí) např. ve zdi z místa A do místa B. (umožní zjistit odkud a kam daný vodič vede). Na jeden konec vedení připojíme vysílač přes krokosvorky s označením 1 až 16 a druhý konec vedení testujeme přijímačem. Číslo právě testovaného vodiče (1 až 16 dle vysílače) se zobrazí na LED displeji přijímače. Dále umožňuje pouhým přepnutím tlačítka i ohmické měření odporu testovaného vodiče. Dále má přijímač funkci multimetru a umožňuje měřit napětí AC i DC, odpor a test vodivosti s akustickým signálem. Ideální pro vyhledávání rozvětveného vedení, např. rozvody elektroinstalace, rozvětvené vedení reproduktorů školního rozhlasu, identifikace a rozlišení kabelů v zabezpečovací technice.    Testováno v naší prodejně *****



TLZG1  cena

technická data

multimetr + přijímač

displej

 LCD 2000

idetifikace vodiče

 číslovka LED (modrá)

měření napětí AC

 0,1 až.600V (50-60Hz)

měření napětí DC

 0,1 až 600V (CATIII)

měření odporu

 0,1 - 40Mohm

test vodivosti

 méně než 35ohm (píp)
napájení přijímače    9 V baterie
napájení multimetru    2xAAA baterie

hmotnost

 310 g
rozměry    75 x 162 x 44 mm

vysílač

počet měřících kablíků    16 červený + 1 černý
délka měř.kablíků    27 cm
indikátor    2x LED
napájení přijímače:   9 V baterie
rozměry:   125 x 60 x 27 mm



.

- měření napětí AC i DC

- měření odporu 0,1 až 40Mohmů

- měření diod a kontrola vodivosti (UF/OL)

- test průchodnosti, při odporu do 35 ohmů tón

- funkce HOLD zmrazí aktuální naměřenou hodnotu

- funkce MAX ukáže maximální hodnotu při měření napětí

- funkce AUTO-POWER automat vypne po 15 min.nečinnosti

- detekce a vyhledávání el.proudu ve vodiči zvukem z generátoru

- test polarity v rozsahu napětí 5 - 16VDC (v módu přiřazení vedení)

- test přiřazení (identifikace) vodičů až pro 16 žil v beznapěťovém vedení

- akustická zkoušečka vodivosti (méně než 100 ohmů) v režimu přiřazení vedení

  Funkce přístroje při identifikaci vodiče:  Potřebujete pouze jedno předem známé zemnicí nebo referenční vedení (např.můžete použít i trubky topení nebo vodovodní roury). Vysílač obsahuje jednu černou, společnou krokosvorku, kterou připojíme na společný vodič (referenční vedení). dále má na kablících 16 červených krokosvorek označených 1 až 16, tyto svorky připojíme k testovaným vodičům. Druhou část testeru, přijímač s multimetrem, připojíme krokosvorkama na druhý konec vedení a to tak, že černou krokosvorku připojíme na společný referenční vodič (např.uzemnění) a druhou červenou na testovaný vodič. Na displeji přijímače se nám objeví číslo právě připojeného testovaného kabelu (1 až 16) dle připojení čísla svorky vysílače na druhém konci kabelu. Přepnutím tlačítka spustíme test vodivosti testovaného vodiče.
