vložka do gramofonu TESLA,náhrada přenoska gramo TESLA

1. krystalové přenosky i do gramofonu TESLA

	kod	popis	cena s DPH
1	VK4204	krystalová přenoska VK4204 do gramofonu TESLA originál DOPRODÁNO již nebude
2	VK4302	krystalová přenoska VK4302 do gramofonu TESLA, nové provedení - náhrada
3a	CS2429	krystalová přenoska RFT CS24 / CS29 používaný i u gramofonů TESLA
3b	CS24	náhradní hrot pro RFT CS24 / CS29 používaný i u gramofonů TESLA
4a	VK4302A	náhrada krystalovápřenoska do gramofonu TESLA varianta A
4b	VK4302B	náhrada krystalová přenoska do gramofonu TESLA varianta B
5a	VST05	univerzální krystalová vložka ST05, SANYO
5b	VST05CH	náhradní hrot pro vložky ST05, SANYO nebo VK4302A nebo VK4302B
5c	VST05CHE	náhradní hrot pro vložky MG-05, SENCOR

1	2	3a	2b	3a	3b	5a	5b	5c


VK4204	VK4302	CS2429	CS24	VK4302A	VK4302B	VST05	VST05CH	VST05CHE

výměna staré krystalové vložky (přenosky)

TESLA VK4101, VK4102, VK4201,VK4202, VK4203, VK4204, VK4301, VK4302, VK4303

Náhrada této přenosky může být problematická, neboť přímá náhrada již není dostupná Způsob náhrady záleží na způsobu uchycení přenosky v raménku, existují dva způsoby uchycení:

a) přenoska řady VK4xxx je přímo zasunuta v konektoru, který je součástí raménka a který současně slouží i jako držák přenosky.

Toto provedení se používalo u levnějších a kufříkových gramofonů TESLA. U tohoto provedení je náhrada komplikovaná, a je možné použít pouze VK4302, která je přímá náhrada původní přenosky řady VK4...: U některých gramofonů se používala i přenoska RFT CS2429, která je stále ještě dostupná. Tato přenoska má jinak rozložené kontakty, takže nelze použít do každého grama.

b) přenoska je v plechovém držáku, který je přišroubován v hlavičce raménka dvěma šroubky s roztečí 1/2" (12,7mm) a připojena barevnými kablíky.

Tato záměna za náhradu je jednoduchá. Při použití krystalové přenosky zůstává vše původní. Jen se z hlavičky raménka odšroubuje původní vložku (přenosku) a můžete odstranit i původní plechový držák, do hlavičky našroubujete plastový držák, do kterého pak zacvaknete novou přenosku. Pro tuto hlavičku je vhodná přenoska VK4302A Po přišroubování připojíte (nasunete) správně barevné kablíky na jednotlivé vývody přenosky dle obrázku. (červený,bílý, modrý a zelený)Vývody připojíte přímo, bez křížení, kolík proti kolíku. a je hotovo. Červený a zelený kablík jsou pro R kanál, bílý a modrý pro L kanál, zelený a modrý je zem a jsou propojené. Případně potřeby můžete zkontrolovat tlak na hrot, pokud máte gramováhu měl by být kolem 50mN (5g) a není kritický.

Můžete použít i VK4302, která je přímá náhrada původní krystalové přenosky, zapojuje se stejně, je ale výrazně dražší.

U tohoto provedení je náhrada krystalové přenosky bez problémů, máte spoustu možností řešení. Navíc si můžete svůj gramofon o třídu vylepšit a místo krystalové přenosky můžete použít i lepší magnetodynamickou přenosku. Ale pozor, magnetodynamická přenoska vyžaduje speciální korekční předzesilovač. Většina gramofonů TESLA se zesilovačem na to pamatovala a má korekční zesilovač zabudován a je možno ho připojit pouhým stlačením správného tlačítka pro volbu typu přenosky (MK/MG - krystalové nebo magnetodynamická). U gramofonových schasí je nutno gramo připojit do zesilovače, který má vstup PHONO (pro magnetodynamickou přenosku) a nebo dokoupit univerzální korekční zesilovač pro gramo (máme je v nabídce), který připojíme mezi gramo a zesilovač. Zesilovač pak můžete použít jakýkoliv běžným vstupem např. TUNER, AUX, TAPE, CD.

VK4204 originál krystalová vložka do gramofonu TESLA

Originál krystalová vložka (přenoska) TESLA pro starší gramofony TESLA s krystalovou přenoskou, např.NZC030, NZC150 aj., Přímá náhrada všech původních vložek TESLA řady VK... např. VK4101, VK4102, VK4201,VK4202, VK4203, VK4204, VK4301, VK4302, VK4303). montáž zasunutím do konektoru nebo držáku.

tento typ přenosky již není dostupný, níže jsou uvedeny náhrady

VK4204 cena

technická data
systém	krystalový
materiál hrotu	safír
doporučený tlak na hrot	4,3 - 5g (43-50 mN)
originál TESLA

VK4302 krystalová vložka do gramofonu TESLA

univerzální krystalová vložka (přenoska) pro starší gramofony TESLA, např.NZC030, NZC150 aj., téměř přímá náhrada původních vložek TESLA řady VK... např.VK4101, VK4102, VK4201,VK4202, VK4203, VK4204, VK4301, VK4302, VK4203). Má prodlouženou životností hrotu. Vložka má dva identické hroty, které jsou umístěny proti sobě na ose, vymění se jednoduchým přehozením páčky, která otočí hrot kolem osy o 180°. montáž zasunutím do konektoru nebo držáku.

VK4302 cena

technická data
systém	krystalový
materiál hrotu	safír
doporučený tlak na hrot	4,3 - 5g (43-50 mN)
proti původní vložce TESLA má tato vložka dva identické hroty, které jsou umístěny proti sobě na ose, vymění se jednoduchým přehozením páčky, která otočí hrot kolem osy o 180°

U některého staršího způsobu upevnění - zasunutí vložky do plechového držáku, který zajíždí do drážek na bocích v zadní části vložky, je nutná drobná mechanická úprava držáku (roztažením (rozevření) držáku případně lehkým přilepením vložky a tím zajištění proti vysunutí. Tato vložka totiž upevňovací drážky v zadní části, tak jak to měly vložky TESLA, nemá.

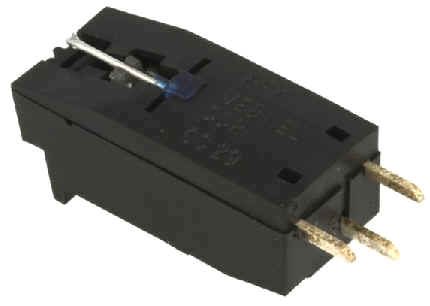

CS2429 krystalová vložka RFT pro některé gramofony TESLA

tato krystalová vložka (přenoska) východoněmecké firmy RFT pod označením CS-24 nebo CS2-9 se používala často i u gramofonů TESLA, montáž zasunutím do konektoru v raménku. Konektory rozloženy do tvaru trojúhelníka.

CS2429 cena

technická data
systém	krystalový
materiál hrotu	safír
doporučený tlak na hrot	4,3 - 5g (43-50 mN)
náhradní hrot	CS24 cena
CS24/29 použití u některých gramofonů TESLA POZOR, není přímo zaměnitelná za přenosky řady VK43.. neboť má jinak uspořádány vývody.

CS24 náhradní hrot pro přenosku RFT CS24, CS29

náhradní hrot pro přenosku RFT CS-24 nebo CS2-9

CS24 cena

technická data
systém	krystalový
materiál hrotu	safír
doporučený tlak na hrot	4,3 - 5g (43-50 mN)

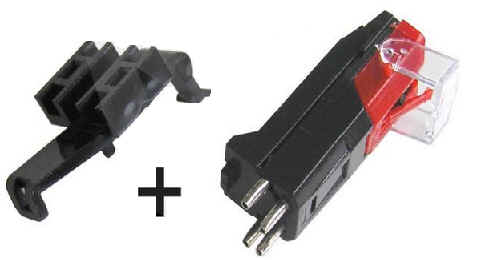

VK4302A univerzální krystalová přenoska náhrada za TESLA varianta A

Univerzální krystalová přenoska SANYO vhodná pro předělání a náhradu krystalových přenosek TESLA řady VK... např.VK4201,VK4202, VK4203, VK4204, VK4301, VK4302, VK4203. Tato náhrada je určena pro raménka s uchycením přenosky nasunutím do konektoru a součástí dodávky je vhodný držák přenosky.

Nejčastěji používaná gramo přenoska SANYO VST05 u většiny levnějších gramofonů. Nejčastěji je označována ST-05 nebo MG-05. Uchycení shora za výstupek na zadní straně a žlábek na přední, má vyměnitelný hrot. Náhradní hrot VST05

VK4302A cena

technická data
systém	krystalový
náhrada TESLA	řada VK42.. VK43..
řešení	náročnější předělání
krystalová přenoska
náhradní hrot	VST05CH

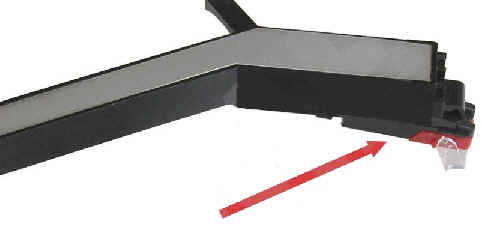

určeno pro raménka, kde byla původní přenoska TESLA zasunuta v konektoru

Úprava je trochu složitější, je nutné odstranit původní konektor, ve kterém byla přenoska zasunuta a povytáhnout přípojné kablíky, na které je potřeba připájet vhodný mini konektor, který půjde zasunout na vývody nové přenosky. Pak je nutné dodaný držák vlepit do raménka tak, aby se hrot nové přenosky nacházel ve stejné poloze, jako ten původní. (např. stejná vzdálenost od čela raménka). Pak už jen zbývá nasadit správně konektory s kablíky a přenosku zacvaknout do nového držáku.

součástí dodávky je nový držák přenosky

způsob upevnění - zasunutí vložky zadní stranou do držáku a zajištění na přední straně západkou. Na kontakty jsou nasunuty konektory s kablíky.

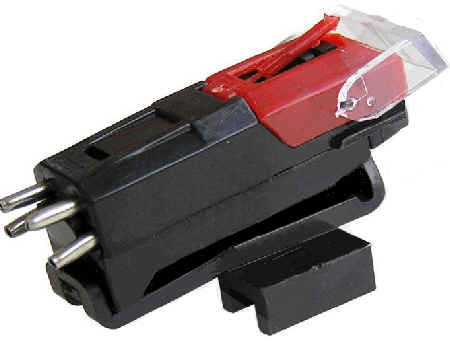

VK4302B univerzální krystalová přenoska náhrada za TESLA, varianta B

Univerzální krystalová přenoska SANYO vhodná pro předělání a náhradu krystalových přenosek TESLA řady VK... např. VK4201,VK4202, VK4203, VK4204, VK4301, VK4302, VK4203. Tato náhrada je určena pro raménka s uchycením přenosky připojené kablíky a přišroubovaném plechovém držákem šroubky se standardní roztečí, součástí dodávky je vhodný držák přenosky.

Nejčastěji používaná gramo přenoska SANYO VST05 u většiny levnějších gramofonů. Nejčastěji je označována ST05 nebo MG05. Uchycení shora za výstupek na zadní straně a žlábek na přední, má vyměnitelný hrot. Náhradní hrot VST05

VK4302B cena

technická data
systém	krystalový
náhrada TESLA	řada VK42.. VK43..
řešení	jednoduché předělání
krystalová přenoska
náhradní hrot	VST05CH

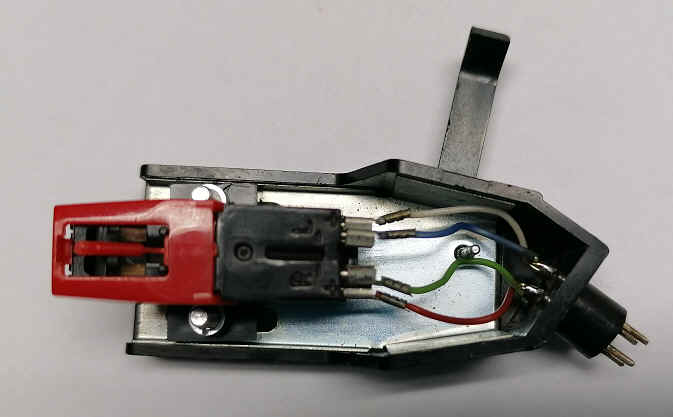

určeno pro raménka, kde byla původní přenoska v plechovém držáku přišroubovaném dvěma šroubky

Úprava je jednoduchá. Odšroubujeme původní plechový držák a přišroubujeme nový- plastový. Do držáku vložíme novou přenosku. Pak už jen zbývá nasadit správně konektory s kablíky a je hotovo
součástí dodávky je nový držák přenosky
poznámka
protože máte raménko se standardním uchycením přenosky, tak se nabízí také možnost výměny za magnatodynamickou přenosku a tím zlepšit kvalitu gramofonu na vyšší třídu. Magnetodynamická přenoska má lepší vlastnosti a menší tlak na hrot vám neopotřebovává desku a je méně náchylná na poruchy z poškrábané desky, jsou potlačeny. Magnetodynamická přenoska ale pro správnou funkci potřebuje korekční předzesilovač. Většina gramofonů TESLA se zesilovačem ho má a stačí jen přepnout správné tlačítko. Též. pokud máte zesilovač se vstupem PHONO, pak nemusíte nic řešit. Pokud to ale namáte, je nutno dokoupit vhodný korekční předzesilovač.

způsob upevnění - přišroubování plastového držáku do hlavičky raménka a nasunutí přenosky do plastového držáku. Na kontakty jsou nasunuty konektory s kablíky.

VST05 univerzální krystalová vložka MG-05, ST-05 SANYO

univerzální krystalová vložka (přenoska), nejčastěji používaná gramo přenoska u většiny levnějších gramofonů. Nejčastěji je označována ST05 nebo MG05. Uchycení shora za výstupek na zadní straně a žlábek na přední, má vyměnitelný hrot. Náhradní hrot VST05

VST05 cena

technická data
systém	krystalový
krystalová vložka (přenoska)

způsob upevnění - zasunutí vložky zadní stranou do držáku a zajištění na přední straně západkou. Na kontakty jsou nasunuty konektory s kablíky.

VST05CH náhradní hrot pro vložku VST05

náhradní hrot pro krystalovou vložku (přenosku) VST05, nejčastěji používanou u většiny levnějších gramofonů. Nejčastěji je označována SANYO ST05, vhodný pro VST05, VK4302A, VK4302B

VST05CH cena

technická data
systém	krystalový
náhradní hrot pro VST05, VK4302A, VK4302B

způsob upevnění - zasunutí vložky zadní stranou do držáku a zajištění na přední straně západkou. Na kontakty jsou nasunuty konektory s kablíky.

VST05CHE náhradní hrot pro vložku VMG05

náhradní hrot pro krystalovou vložku (přenosku) VST05, nejčastěji používanou u většiny levnějších gramofonů. Nejčastěji je označována SANYO MG-05, pozor, má jinak uložený hrot, nevhodný pro současné provedení VK4302A, VK4302B

VST05CHE cena

technická data
systém	krystalový
náhradní hrot SANYO

způsob upevnění - zasunutí vložky zadní stranou do držáku a zajištění na přední straně západkou. Na kontakty jsou nasunuty konektory s kablíky.

Můžeme zajistit nejrůznější typy hrotů nebo vložek téměř do všech všech typů gramofonů

Cenovou nabídku zašleme po identifikaci hrotu, např. podle zaslání vadného hrotu nebo detailního obrázku (foto vložky). Pro vyhledání správného hrotu je nutná nejen barva a tvar hrotu ale i některé detaily plastového držáku. (různé žlábky a výčnělky). Proto je často nutné detailní foto, kde jsou i drobné detaily hrotu nebo vložky, nutné pro přesnou identifikaci, neboť existuje více podobných hrotů nebo vložek. Informace o výrobci jsou jen pomocné údaje. V případě, že daný hrot nedokážeme dohledat, můžeme nabídnout vhodnou náhradní vložku.
