audio-video příslušenství

1. korekční předzesilovače pro GRAMO a mikrofon  1

dolů




     kod

    popis

cena s DPH
1 PREAMP12A  univerzální korekční předzesilovač pro GRAMO a mikrofon

2 SP4922  univerzální korekční.předzesilovač pro GRAMO

3 TC720  profesionální korekční předzesilovač pro GRAMO a mikrofon

4 TC750  profesionální. korekční předzesilovač pro GRAMO

5 TUSB100  převodník GRAMO na USB(MP3,WAV)

6 MUX150  miniaturní zesilovač pro mikrofon (i pro mikrofoní kapsle)s regulací na 12V


 1   2   3   4   5   6

PREAMP12A SP4922 TC720 TC750 TUSB100 MUX150


FUNKCE KOREKČNÍHO PŘEDZESILOVAČE

Korekční předzesilovač pro gramo upravuje a linearizuje výslednou frekvenční charakteristiku magnetodynamické přenosky (vložky), která není lineární (výstupní úroveň je různá na různých frekvencí). Většina zesilovačů nemá vstup pro magnetodynamickou přenosku s korekčním předzesilovačem, pouze vstupy CD, TUNER, TAPE, DVD, AUX ap. Tyto vstupy mají malou citlivost a jsou lineární, což není vhodné pro přímé připojení magnetodynamické  přenosky, zvuk je slabý, téměř bez hloubek a velmi zdůrazněné výšky (modrá křivka) na obrázku). Proto musíte použít korekční předzesilovač, nejen, že signál zesílí, ale také kmitočtově upraví, zesílí hloubky a potlačí výšky (červená křivka) vyrovná zesílení a sníží šum (zelená křivka) v celém akustickém pásmu tak, aby přehrávaný záznam co nejvěrněji odpovídal originálu. Běžně přípustná odchylka od lineárního přenosu je max. 3dB v celém akustickém pásmu, u kvalitních předzesilovačů je linearita přenosu v pásmu menší než +/-0,5dB (čím nižší číslo, tím věrnější přenos)


   PREAMP12A  univerzální korekční předzesilovač pro GRAMOFON a mikrofon
  Předzesilovač je určen pro věže a zesilovače, které nemají vstup PHONO pro gramofon a mikrofon. Stereo předzesilovač má 2 vstupy,  pro mikrofon a  gramofon s magnetodynamickou přenoskou (AUX a PHONO). Vstup PHONO má kmitočtovou korekci pro rychlostní vložky dle normy DIN, vstup AUX je lineární. Dvě tlačítka umožňují přepínání vstupů. Vhodné pro přístroje se vstupy s malou citlivost a které nemají vstup pro PHONO (magneto dynamickou přenosku) ani vstup pro mikrofon..Vstup i výstup je osazen konektory CINCH (R+L)  Kovová krabička s nožičkami.. Napájení 12V DC. Součástí dodávky je napájecí síťový adaptér



PREAMP12A  cena

technická data

napájení

  12V/DC (adapter  v dodávce)

vstupy

 PHONO dle charakteristiky RIAA 3mV /47 kohm/1kHz
 AUX konektor CINCH lineární vstup mikrofon (5mV/20 kohm)

výstup

 CINCH  300mV/ 1 kOhm / 1 kHz )

frekvenční pásmo

  20 - 20 kHz (RIAA)

odstup s/š

  lepší než 50dB

napájení

  12V / 200mA (adapter) 2,4W

rozměry

 180 x 60 x 80 mm

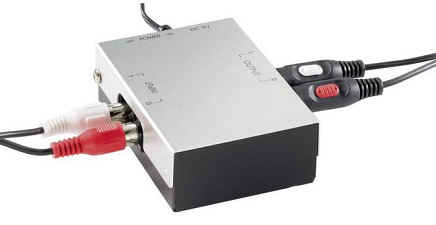

   SP4922  univerzální korekční předzesilovač pro GRAMOFON
  Tento malý a levný stereofonní předzesilovač umožňuje pro věže a zesilovače, které nemají vstup PHONO, připojit gramofon s magnetodynamickou přenoskou. Má vstup pro  gramofon s magnetodynamickou vložkou s kmitočtovou korekcí podle kmitočtové charakteristiky RIAA. Vstup i výstup je osazen konektory CINCH - červený/bílý (L+R). Napájení 9V DC z dodaného adapteru 230V. Možno také napájet i 9V baterií - to je výhoda, při napájení z baterie  nevznikají žádné brumové smyčky, které můžou způsobovat brum ve zvuku. Pro napájení z baterie stačí odšroubovat dva šroubky a baterii vložit do držáku uvnitř přístroje.

Vhodné pro zesilovače (věže) s běžnými vstupy (CD, DVD, AUX) s běžnou citlivost které nemají vstup pro gramo - PHONE (pro magneto dynamickou přenosku). Součástí dodávky je napájecí síťový adaptér



SP4922 cena

technická data

napájení

 9V/DC (adapter 230V v dodávce)
 baterie 9V/DC/1mA (69F22))

životnost baterie

 cca 500 hod. provozu

vstup

 CINCH impedance 50 kohm

výstup

 CINCH  impedance 50 kohm

zesílení

 34 dB

frekvenční pásmo

 30 - 20 000 Hz dle křivky RIAA

rozměry

 89 x 28 x 71 mm

hmotnost

 117g

  TC720  profesionální korekční předzesilovač pro GRAMOFON a mikrofon
  Profesionální univerzální předzesilovač f. Technolink TC-720 pro HiFi GRAMOFONY s magnetodynamickou přenoskou (PHONO) nebo mikrofon (MIC) v kovové krabičce pro zesilovač, mixy a další zařízení, která nemají samostatný mikrofonní MIC nebo gramofonový vstup PHONO. Mikrofonní část předzesilovače je navržena tak, aby bylo možné připojit dynamický nebo i kondenzátorový mikrofon, volba mikrofonu posuvným přepínačem DYNAMIC / CONDENSER. Volbu provozu volíme přepínačem PHONO / MIC. Korekční část předzesilovače je určena pro magnetodynamické přenosky (PHONO) a vyznačuje se přesnou kompenzační odezvou podle přenosové frekvenční charakteristiky RIAA, velmi nízkou úrovní šumu a nízkým zkreslením signálu. Tento předzesilovač s vysokým ziskem je ideální pro použití v domácích i profesionálních studiích. Vstupní konektory můžete použít 2x CINCH (R+L kanál) nebo DIN5 (pětikolík) pro připojení gramofonů TESLA).  Pro mikrofony má zesilovač na přední straně konektory 2x JACK6,3 (R+L kanál). Výstupní konektory můžete použít buď DIN5 (pětikolík) do starých zesilovačů, nebo konektory CINCH (RCA)- červený/bílý (L + R kanál). Takže si můžeme vybrat dle potřeby. Certifikace CE. Součástí dodávky je napájecí síťový adaptér. Umístění napáječe mimo zesilovač umožňuje maximální potlačení rušivých signálů. Součástí dodávky je napájecí síťový adaptér



TC720 cena

technická data

napájení

 12V/DC (adapter 230V v dodávce)

vstupy

 PHONO1 konektory CINCH (R+L)     47kOhm  citlivost 3mV
 PHONO2  konektor DIN5  (pětikolík)
 MIKROFON  2x JACK6,3 (R+L)  600 Ohm  citlivost 0,3mV

výstupy

 CINCH  200mV RMS do 1kOhm
 DIN5 (pětikolík) 200mV 1kOhm

 přebuditelnost

  +23 dB

frekvenční pásmo

 PHONO  20 - 20 000 Hz   korekční charakteristika dle RIAA v toleranci +1 dB až-3 dB
 MIC  20 až 20 000 Hz  (lineární)

odstup s/š

 lepší než 75 dB

rozměry

 192 x 39 x 80mm

  přepínač funkce PHONO / MIC (gramo / mikrofon)

  přepínač mikrofonu - dynamický / kondenzátorový

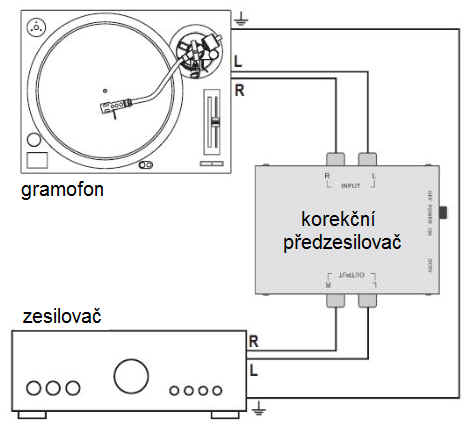

zapojení s gramofonem



zapojení s mikrofonem



  příslušenství:   adaptér 230V /12V DC,  audiokabel 2xCINCH /2xCINCH 1,5m

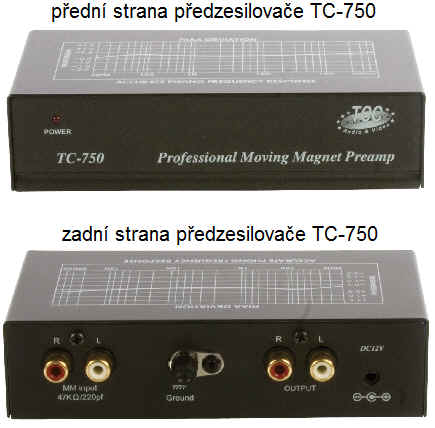

   TC750  profesionální korekční předzesilovač pro GRAMOFON
  Profesionální celokovový předzesilovač pro GRAMO k zesilovačům (a dalším zařízením), která nemají samostatný gramofonový vstup PHONO. Korekční předzesilovače je určen pro magnetodynamické přenosky a vyznačuje se velkou přesností  přenosové charakteristiky RIAA s max. odchylkou +/-0,5%, velmi nízkou úrovní šumu lepší než 85dB a nízkým zkreslením signálu pod 0,05% . Vstupní citlivost 3mV, výstupní napětí 300mV, max. možná výstupní úroveň až 1,8V, (velká míra přebuditelnosti). Tento předzesilovač je ideální pro použití v domácích i profesionálních studiích. Vstupní a výstupní pozlacené konektory CINCH (RCA). Mezi konektory je umístěna i zemnicí svorka pro připojení profesionálního gramofonu. Předzesilovač je vybaven kontrolkou LED. Součástí dodávky je napájecí síťový adaptér



TC750 cena

technická data

napájení

 12V/DC (adapter 230V v dodávce)

vstup

  CINCH   L + R (magnetodynamická přenoska) 3mV / 47kOhm (220pF)

výstup

 CINCH  300mV do 1 kOhm
 max. 1,8V při 1 kHz

  přebuditelnost

  +20 dB (10x)

frekvenční pásmo

  20 - 20 000 Hz  korekční charakteristika dle RIAA +/-0,5dB

 zkreslení

 harmonické lepší než 0,5%

odstup s/š

 lepší než 85dB

rozměry

 142 x 80 x 36 mm

hmotnost

 745g

pozlacené signální konektory CINCH

Certifikace CE

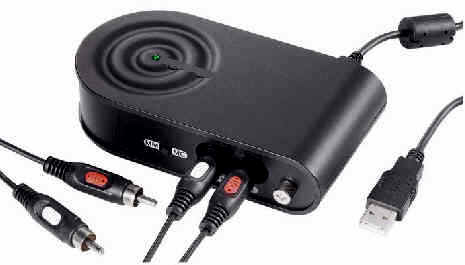

   TUSB100  předzesilovač pro GRAMOFON a převodník audio na USB (MP3,Wav)
   Mimořádně kompaktní obousměrný adapter USB/AUDIO. Převeďte vaše vinylové LP, desky, CD, zvukové kompaktní kazety nebo jiné analogové zvukové zdroje na soubory ve formátu MP3 nebo WAV na vaše PC. Přepínatelný zvukový vstup: „line" nebo „phono" (gramofon)“, lze použít i jako zvukovou kartu PC: linkový výstup. Předzesilovač má přepínatelný vstup přepínačem MM/MC- GRAMO s korekční charakteristikou dle RIAA nebo lineární pro magnetofon nebo gramo s krystalovou vložkou. Má dva výstupy, jeden audio na konektoru JACK3,5 pro zesilovač a USB pro digitální výstup. Máte možnost nastavení vzorkovacího kmitočtu a převedení do formátu MP3 nebo WAV. K digitalizaci na zvuku je potřeba ještě  mít na PC nainstalovaný některý software pro digitalizaci zvuku.

TUSB100 cena

technická data

napájení

  5V/DC 500mA z USB

vstup

  2x CINCH L + R

vstupní funkce

  1.  magnetodynamická přenoska
  2. linka (CD,MGF)

vstupní přepínač

  MM/MC ( PHONO / LINE )

frekvenční pásmo

  PHONO 20 - 20 000 Hz
  korekční charakteristika dle RIAA

výstup

 1x JACK3,5 audio výstup L + R
 1x USB mini ( digitální výstup)

vzorkovací kmitočet

  8  / 11 / 16 / 22 /24 / 32 / 44 / 48 KHz

digit.formát

  MP3, WAV

napájení

  5V přes kabel USB

kompatibilita

  W98 / 2000 / XP / Vista / W7

rozměry

  150 x 80 x 25 mm

převodník  analog.audio na digital. MP3, WAV

přepínač druhu přenosek (krystal/dynamická)

digitalizace vinylových desek

digitalizace audio záznamů

USB výstup


 převod zvuku z gramofonu , digitalizace do PC

  gramo,  uzemění,  PC,  zesilovač

 převod analogového audiosignálu z CD nebo MG

  CD (magnetofon),

  PC digitalizace na MP3 (WAV)



 zelená šipka     směr analogového signálu, červená šipka    ukazuje směr digitálního signálu.z USB do PC



 příslušenství:  kabel 2x CINCH / 2x CINCH, kabel USB, kabel audio JACK3,5 stereo / 2x CIHCH, software není součástí dodávky, možno použít jakýkoliv program pro digitalizaci zvuku. Napáječ není součástí dodávky.(napájení z USB 5V)


   MUX150   miniaturní zesilovač pro mikrofon (i pro mikrofonní kapsle)s regulací na 12V
  miniaturní zesilovač pro mikrofon: možno použít všude tam, kde nemáte vstup pro mikrofon a máme malé zesílení. Výhodou je možnost nastavení optimálního zesílení nastavovacím prvkem. Využití: např. pro možnost používání mikrofonu na běžnou věž nebo audio zařízení (DVD,VIDEO), které nemají mikrofonní vstup nebo při použití kamerového systému pro zvýšení citlivosti zvuku. Vstup JACK 3,5 je přizpůsoben i pro provoz kondenzátorového mikrofonu. k zesilovači je potřeba připojit napájení 12V. Napáječ není součástí dodávky  Vhodný napáječ na 12V MW1205 nebo na poptávku.

MUX-150 cena

technická data

  vstup

 JACK 3,5

  výstup

 CINCH  ( 0,45V/1 kohm )

charakteristika

 lineární

  napájení

 DC5,5/2,1  12V/10 mA

  rozměry

 50 x 35 x 20 mm

nastavitelné zesílení (šroubovákem)

  kontrolka napájení - červená LED

   tip:    i pro použití běžné mikrofonní kapsle - zajistí i napájení mikrofonu, připojení běžné mikrofonní kapsle provedete do běžného stereofonního konektoru JACK3,5 připájíme odpor 1k až 4,7k mezi "živé" vývody(R+L) a  mikrofonní kapsli připojíme - na kostru a + na středový kontakt (L) konektoru JACK.
