pájecí stanice

ZD939A horkovzdušná odpájecí stanice, reg.teploty 150-500°C

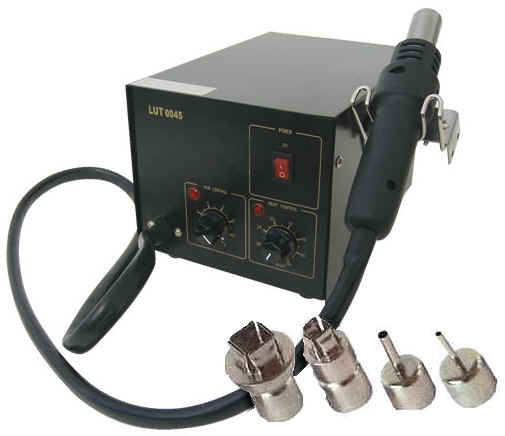

Horkovzdušná analogová stanice s elektronickou regulací teploty horkého vzduchu pro pájení i odpájení elektronických součástek a SMD IC. Pájení horkým vzduchem má výhodu, že bezkontaktním pájením nedochází k poškození elektronických součástek vlivem vyrovnáváním el.potenciálu, jako se stává u kontaktního pájení. Nastavení teploty a průtoku vzduchu otočným knoflíkem se stupnicí. Ovládací prvky: vypínač OFF/ON, potenciometr nastavené teploty 150-500°C a potenciometr nastavení průtoku vzduchu se stupnicí 1 až 8. Kontrolky funkce topení a foukání. Součástí dodávky jsou 4ks nástavců,

možno dokoupit i jiné nástavce řady N7 pro různé patice IC.

ZD939A cena

technická data
Napájení	230V AC/50Hz
Příkon	320W
Rozsah regulace	150 až 500°C
Průtok vzduchu	0,3-24 litrů/min
Rozměry	160 x 145 x 225 mm
Hmotnost	3,5 kg

příslušenství
tryska	průměr 2,5 mm
tryska	průměr 4,4 mm
čtvercová tryska	10 x 10 mm
čtvercová tryska	14 x 14 mm
přípravek na vyjmutí SMD součástky

příslušenství:	N7

popis funkce ve stanici je vzduchový kompresor s regulací, který přivádí hadicí vzduch do pájecí hlavice, ve které je uložena topná spirála; ta ohřívá procházející vzduch na nastavenou teplotu a fouká tryskou na pájecí vývody součástky. Pomocí dodávaného pružného drátového přípravku sejmeme od pájenou součástku, pružina má malou sílu a tak nedochází k poškození nebo utržení části plošného spoje, ke kterému by došlo při použití větší síly při přímém tahu za součástku, která ještě nemá roztavený cín na všech vývodech. Pomocí pružného drátu, který minimalizuje sílu tahu na součástku, se součástka se uvolní až po natavení všech vývodů. Touto stanicí lze i znovu připájet IC, je ale potřeba speciální cínové pájky, která je uložena v pájecí pastě jako miniaturní kuličky. Vývody pak potřeme pastou a horký vzduch zařídí připájení všech vývodů současně, pasta zajistí nespojení vývodů tam, kde je mezera a cín zateče pouze pod vývody a desku spojů.

obsah dodávky: pájecí stanice s vyfoukávací hlavicí, odnímatelná síťová šňůra, 4ks pájecích nástavců, přípravek na sejmutí odpájeného IC, návod k obsluze

ZD939L horkovzdušná odpájecí stanice, reg.teploty, s displejem 150-500°C

pájecí a odpájecí stanice s elektronickou regulací teploty horkého vzduchu s indikací teploty s dvouřádkovým LCD displejem pro odpájení SMD součástek a IC. Odsávání horkým vzduchem má výhodu, že bezkontaktním pájením nedochází k poškození elektronických součástek vlivem vyrovnáváním el.potenciálu, jako se stává u kontaktního pájení. Vybavena přesnou regulací foukaného vzduchu s pamětí nastavené teploty. LCD displej zobrazuje aktuální teplotu, požadovanou nastavenou teplotu, zobrazení teploty v °C nebo °F, indikace zapnutí topení "HEAT ON, indikátor odchylky teploty vyšší jak 10°C "WAIT", indikace chyby "ERROR". Nastavení teploty tlačítky +/- a F/C, nastavení průtoku vzduchu otočným knoflíkem. Vhodná pro odpájení především SMD součástek a IC, součástí dodávky jsou 4ks nástavců, možno dokoupit i jiné nástavce pro různé patice IC.

možno dokoupit i jiné nástavce řady N7 pro různé patice IC.

ZD939L cena

technická data
Napájení	230V AC/50Hz
Příkon	320W
Rozsah regulace	150 až 500°C
Průtok vzduchu	0,3-24 litrů/min
Displej LCD .	dvouřádkový
Rozměry	160 x 145 x 225 mm
Hmotnost	3,5 kg

příslušenství
tryska	průměr 2,5 mm
tryska	průměr 4,4 mm
čtvercová tryska	10 x 10 mm
čtvercová tryska	14 x 14 mm
přípravek na vyjmutí SMD součástky

příslušenství:	N7

popis funkce ve stanici je vzduchový kompresor s regulací, který přivádí hadicí vzduch do pájecí hlavice, ve které je uložena topná spirála; ta ohřívá procházející vzduch na nastavenou teplotu a fouká tryskou na pájecí vývody součástky. Pomocí dodávaného pružného drátového přípravku sejmeme odpájenou součástku, pružina má malou sílu a tak nedochází k poškození nebo utržení části plošného spoje, ke kterému by došlo při použití větší síly při přímém tahu za součástku, která ještě nemá roztavený cín na všech vývodech. Pomocí pružného drátu, který minimalizuje sílu tahu na součástku, se součástka se uvolní až po natavení všech vývodů. Touto stanicí lze i znovu připájet IC, je ale potřeba speciální cínové pájky, která je uložena v pájecí pastě jako miniaturní kuličky. Vývody pak potřeme pastou a horký vzduch zařídí připájení všech vývodů současně, pasta zajistí nespojení vývodů tam, kde je mezera a cín zateče pouze pod vývody a desku spojů.

obsah dodávky: pájecí stanice s vyfoukávací hlavicí, odnímatelná síťová šňůra, 4ks pájecích nástavců, přípravek na sejmutí odpájeného IC, návod k obsluze

Technika odpájení horkým vzduchem má hlavní výhodu při výměně více vývodových SMD integrovaných obvodů. Při použití vhodného nástavce foukáme horký vzduch pouze na pájené vývody a to na všechny současně. Po rovnoměrném prohřátí (cca 2 min), snadno sundáme i 200 pinový integrovaný obvod bez poškození desky plošných spojů. Horkým vzduchem můžeme provédst i připájení SMD integrovaných obvodů. Provádí se to takto: po očištění plošného spoje od zbytků cínu přiložíme integrovaný obvod přesně na plošné spoje a mikropájkou připájíme za jeden kontakt v rohu, překontrolujeme přesnost usazení IC a pokud je vše v pořádku, připájíme druhý kontakt v protilehlém rohu a opět překontrolujeme přesnost usazení. Pokud je vše v pořádku, naneseme speciální cínovou pastu pro pájení horkým vzduchem na vývody součástky. Pro foukání horkého vzduchu můžeme použít jednoduchou trysku, kterou postupně foukáme na řadu kontaktů, postupnou vlnou pomalu obkroužíme celou součástku. Je možný i druhý způsob, který ale vyžaduje mít správnou velikost nástavce pro danou velikost součástky (IC). Opět doporučuji lehce zafixovat polohu připájením dvou protilehlých rohových kontaktů, pak natřeme opět vývody pájecí pastou a potom umístíme speciální nástavec nad součástku tak, aby se nedotýkal součástky (IC) a aby proud horkého vzduchu směřoval na všechny kontakty. Při správném postupu trvá připájení 20-30 sec. Správně ohřáté vývody poznáme tak, že při roztavení cínu vlivem povrchového pnutí dojde k posunutí a přesnému umístění a usazení součástky na plošné spoje. POZOR, nepoužívejte příliš vysokou teplotu, dojde k přepálení cínu a součástku není možné pořádně připájet, též hrozí poškození plošných spojů (vyžíhání, nafouknutí).

poznámka: při odpájení horkým vzduchem může někdy dojít k vyboulení desky plošného spoje, pokud je deska navlhlá a snažíte se ji rychle ohřát, pak se zbytky vlhkosti v desce promění v páru, která svým tlakem dokáže způsobit boule a nerovnosti povrchu desky. Z tohoto důvodu doporučujeme nejprve delší dobu temperovat při teplotě pod 100°C, ideální strčit 20 min do trouby na 90°C

	lod	pájecí popis stanice, stupnice12 LED 160-480°C	cena s DPH
1a	ZD939A	horkovzdušná analogová odpájecí stanice,150-500°C analog
1b	ZD939L	horkovzdušná digitální odpájecí stanice,150-500°C s LCD
2a	ZD912V	náhradní horkovzdušná rukojeť pro ZD939
2b	ZD912T	náhradní topné tělísko ZD939
N7	N7xSMD	příslušenství SMD nástavce řada N7 pro horkovzdušné stanice ZD912, ZD939	příslušenství N7 >>

1a	1b	2a	2b	N7

				SMD nástavce N7
ZD939A	ZD939L	ZD912V	ZD912T	N7xSMD

N7xSMD nástavce pro vyfoukávačku ZD939A, ZD939L
různé nástavce pro vyfoukávačku (odpájecí stanici ZD912, ZD939), různé tvary jsou vhodné pro odpájení různých pouzder SMD součástek

průměr 2,5 mm	9,4 x 9,4 mm	17,2 x 17,2 mm	20,4 x 20,4 mm
N71SMD	N72SMD	N73SMD	N74SMD


15,6 x 19,6 mm	29 x 29 mm	průměr 4,4 mm	4,1 x 9 mm
N75SMD	N76SMD	N77SMD	N78SMD


5,6 x 9 mm	7,9 x 13,2 mm	7,9 x 19 mm	1,5 x 3 mm
N79SMD	N710SMD	N721SMD	N729SMD
