4.pájecí a odpájecí stanice ZD917

 1    2    3    4

dolů


       lod pájecí  popis stanice, stupnice12 LED 160-480°C

cena s DPH

1  ZD917  pájecí a odpájecí stanice - mikropájka a odsávací pistole
2a  ZD916P   náhradní pájecí pero pro stanici ZD916
2b  ZD916T  náhradní topné tělísko pro pájecí pero ZD916
3a  ZD915P   náhradní odpájecí pistole pro stanici ZD915
3b  ZD915T  náhradní topné tělísko pro od pájecí pistoli ZD915P
    příslušenství a hroty
N4  N4xZD  příslušenství - pájecí hroty řada N4
N5  N5xZD  příslušenství duté odpájecí hroty řada N5

 1   2a   2b   3a   3b   N4   N5

pájecí hroty N4 pájecí hroty N5
ZD917 ZD916P ZD916T ZD915P ZD915T N4xZD N5xZD


   ZD917  pájecí a odpájecí stanice - mikropájka a odsávací pistole

  Multifunkční digitální pájecí stanice - mikropájka s horkovzdušnou pistolí pro opravy a výrobu elektronických zařízení. Páječka a vyfoukávačka jsou dva nezávislé bloky ovládáné mikroprocesory. Speciální provedení senzorů a rychlý náběh teploty zaručuje přesnou a rychlou regulaci a udržení nastavené teploty, nastavíme pomocí tlačítek +/-  a uložíme do paměti. Indikace teploty na dvouřádkovém displeji, ukazuje současně skutečnou i nastavenou teplotu na modře podsvíceném LCD displeji. Mikropájka má speciální uspořádání topné části a snímač teploty ve špičce hrotu, to zajišťuje výborný přenos tepelného výkonu do špičky pájecího hrotu.. Měření teploty špičky hrotu je velmi přesné s rychlou odezvou a odpovídá nastavené teplotě na displeji. Stanice reaguje ihned na změnu teploty hrotu. Díky vyššímu výkonu topné části až 130W je velmi rychlý náběh teploty a též průběžné udržení teploty při pájení. Horkovzdušná pistole umožňuje bezkontakní a rychlé odpájení i pájení součástek SMD horkým vzduchem, má topný výkon 320W a nastavitelnou teplotou a objem vyfoukávaného vzduchu  Membránové čerpadlo v řídící jednotce zajišťuje dostatečný proud vzduchu, který můžeme regulovat dle potřeby při použití různých nástavců pro odpájení různých typů integrovaných obvodů (SDP, QFP, PLCC). Vhodná pro pájení a odpájení většiny typů IO, pájení plošných spojů a konektorů. určena pro servis i výrobu elektroniky.

Možno dokoupit další pájecí hroty a odsávací příslušenství na různá pouzdra IC.

ZD917  cena

technická data

 napájení

  230V AC/50Hz

indikace     2x LCD displej °C (°F)
zobrazení teploty     skutečná teplota
  nastavená teplota

technická data páječka

 příkon pájecího pera     60W (130W)
 příkon pro rychlý náběh     130W
 rozsah regulace    160°C až 480°C
doba ustálení ohřevu     do 30 sec na 350°C
pájecí pero     24V AC / 60W (130W)

technická data odsávačka

 příkon pájecího pera     80W (130W)
 příkon pro rychlý náběh     130W
 rozsah regulace    160°C až 480°C
max.objem vzduchu     24 litrů / min

vhodné příslušenství

pro mikropájku     příslušenství A>>
pro odsávačku    příslušenství C>>

i pro bezolovnaté pájení

 příslušenství:   pájecí stanice, pájecí pero s hrotem , odsávací pistole, odkládací držák pájecího pera s houbičkou, odkládací držák odsávací pistole


 náhradní díly a příslušenství pro pájecí stanici ZD917

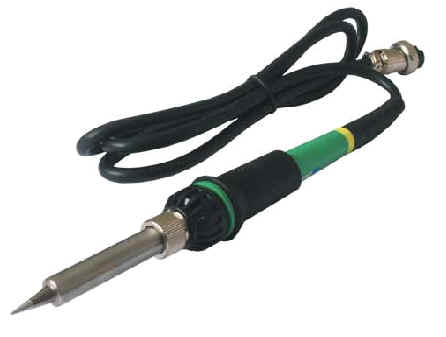

  ZD916P  náhradní pájecí pero pro stanici ZD917

  Náhradní pájecí pero (mikropájka) pro stanice ZD916, ZD912 a ZD917. Napájení 24V, příkon 60W

PP916P  cena

technická data

 trvalý příkon     60W
 maximální příkon     130W
pájecí pero     24V AC

nahradní díl pro stanice:     ZD912, ZD916, ZD917

  ZD916T   náhradní topné tělísko pro pájecí pero pro stanici ZD917

  Náhradní topné tělísko se snímačem teploty ve špičce hrotu, pro pájecí pero ZD916P pro stanice ZD916, ZD912 a ZD917. Napájení 24V, trvalý příkon 60W, maximální příkon 130W

ZD916P  cena

technická data

 trvalý příkon     60W
 maximální příkon     130W

náhradní díl pro stanice:     ZD912, ZD916, ZD917

  ZD915P  náhradní odsávací pistole 80W pro stanici ZD917

  Náhradní odpájecí pistole pro stanice ZD915, ZD917. Konektor 5pin a odsávací hadice. Napájení 24V, trvalý příkon 80W, max.130W

ZD915P  cena

technická data

 trvalý příkon     80W
špičkový příkon    130W
napájení     24V AC

náhradní díl pro stanice:     ZD915, ZD917

  ZD915T   náhradní topné tělísko pro odpájecí pistoli ZD915P

  Náhradní topné tělísko se snímačem teploty ve špičce hrotu pro odpájecí pistoli ZD916P. Napájení 24V, trvalý příkon 80W, maximální 130W

ZD915P  cena

technická data

 trvalý příkon     80W
špičkový příkon    130W

náhradní díl pro stanice:     ZD915, ZD917

  N4xZD   náhradní pájecí hroty pro pro ZD912

  Náhradní speciální pájecí hroty s kanálkem pro teplotní snímač teploty hrotu pro stanice ZD912, ZD916 a ZD917 s různou velikostí pájecí špičky pro jemné i hrubé pájení.

průměr 1,0 mm průměr 0,4 mm

průměr 3,0 mm

průměr 2,0 mm

N41ZD

N42ZD

N43ZD

N44ZD


  N5xZD   náhradní od pájecí hroty pro pro ZD915, ZD917

  Náhradní od pájecí duté hroty pro odsávací pistoli ZD915P, pro stanice ZD915, a ZD917 s různou velikostí trysky


průměr 1,0 mm průměr 0,8 mm

průměr 1,3 mm

 sada čistících drátků 0,7 0,9 1,2 mm

N51ZD

N52ZD

N53ZD

NSCD3


  NDxxZD   náhradní díly pro pro ZD915, ZD917

  Náhradní díly pro odsávací pistoli ZD915P, malý a velký filcový filtr, příruba s těsněním pro připojení vzduchové hadičky ke stanicím ZD915 a ZD917


průměr 16,8 mm průměr 20,8 mm

příruba s těsněním

lapač cínu do pistole kompletní

ND168ZD

ND208ZD

NDPTZD

ND552ZD
