kamera couvací, parkovací

technická data

snímací čip:

1/3“ CMOS

obraz:

zrcadlový obraz¨+ trajektorie

TV norma:

PAL

rozlišení:

480 TV řádků

snímací úhel:

120° (90°horizontálně)

citlivost:

0,2 Lux (při IR 0 lux do 3m)

video výstup:

1V/šš konektor CINCH

napájení:

12V / 300mA, konektor DC2,1

prac.teplota:

-20°C až +60°C

krytí:

IP 68 vodotěsná

rozměry:

70 x 55 x 50 bez držáku

80 x 80 x 60 s držákem, rozteč montážních otvorů 42mm

kabel:

délka 5m

technická data

snímací čip:

1/3“ CMOS

obraz:

zrcadlový obraz

TV norma:

PAL

rozlišení:

480 TV řádků

snímací úhel:

120° (90° horizontálně)

citlivost:

0,2 Lux (při IR 0 lux do 3m)

video výstup:

1V/šš konektor CINCH

napájení:

12V / 300mA, konektor DC2,1

prac.teplota:

-20°C až +60°C

krytí:

IP 68 vodotěsná

rozměry:

70 x 55 x 50 bez držáku

80 x 80 x 60 s držákem, rozteč montážních otvorů 42mm

kabel:

délka 5m

technická data

snímací čip:

1/3“ CCD SONY

rozlišení:

500 x 582

snímací úhel:

1.kamera 120° širokoúhlá

snímací úhel:

2.kamera 40° přiblížení (tele)

IR přisvícení:

2x 11 IR LED

0 Lux do 10m (při IR)

video formát:

PAL

video výstup:

1V/šš konektor CINCH

napájení:

12V / 300mA, konektor DC2,1

prac.teplota:

-20°C až +70°C

krytí:

IP 68 vodotěsná

rozměry:

100 x 66 x 83 mm

hmotnost:

545 g

možnost nastavení montážního úhlu

technická data

snímací čip:

1/3“CMOS 512 x 582 pixel

obraz:

zrcadlový obraz

rozlišení:

420 TV řádků

snímací úhel:

120°

min. osvětlení:

0 lux do 3m 8x IR LED

video výstup:

1V/šš konektor CINCH

napájení:

12V / 300mA, konektor DC2,1

rozměry:

průměr 28, délka 35 mm

montážní otvor:

26 mm

pracovní teplota:

-20°C až +50°C

hmotnost:

75 g

vodotěsné krytí:

IP 67, IP 68 vodotěsná

technická data

obraz:

zrcadlový obraz

tv systém:

PAL

rozlišení:

420 TV řádků

snímací úhel:

120°

min.osvětlení:

1 Lux

konektory:

CINCH + DC5,5/2,1

video výstup:

1V/šš konektor CINCH

napájení:

12V / 150 mA DC2,1

délka kabelu:

5 m

rozměry:

průměr 23 x 41 mm (délka)

prac. teplota:

-20°C až +75°C

krytí:

IP 68 vodotěsná

technická data

obraz:

zrcadlový obraz

tv systém:

PAL

rozlišení:

420 TV řádků

snímací úhel:

120°

min.osvětlení:

1 Lux

konektory:

CINCH + DC5,5/2,1

video výstup:

1V/šš konektor CINCH

napájení:

12V / 150 mA DC2,1

délka kabelu:

5 m

rozměry:

průměr 16 x 23 mm (délka)

prac. teplota:

-20°C až +75°C

krytí:

IP 68 vodotěsná

technická data

snímací čip:

1/4“ SONY

obraz:

zrcadlový obraz

rozlišení:

4280 TV řádků

snímací úhel:

170°

citlivost:

0.2Lux/F1.2

videovýstup:

1V/šš konektor CINCH

délka kabelu:

5 m

napájení:

12V / 110 mA DC2,1

rozměry:

průměr 16 x 25 mm (délka)

montážní držák:

rozteč 30 mm

prac.teplota:

-20°C až +75°C

krytí:

IP 68 vodotěsná

technická data

snímací čip:

1/3“ 512 x 582 pixel

obraz:

zrcadlový obraz

rozlišení:

420 TV řádků

snímací úhel:

120° (110° horizontálně)

min. osvětlení:

0 lux do 3m 6ks IR LED

video výstup:

1V/šš konektor CINCH

napájení:

12V / 150mA, konektor DC2,1

rozměry:

pracovní teplota:

-20°C až +80°C

vodotěsné krytí:

IP 67, IP 68 vodotěsná

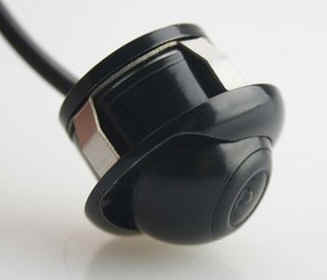

KCC705 miniaturní couvací kamera do nárazníku univerzální

Miniaturní CCD barevná kamera určená pro zavrtání do otvoru 21,5 mm, výstupní obraz zrcadlový, (nebo přímý po přestřižení bílé smyčky), zobrazuje pomocné trajektorie pro couvání, po přestřižení modré smyčky trajektorie zmizí. Smyčky jsou na kablíku kamery. Díky uložení v otočné kouli kamera umožňuje natočení objektivu do požadovaného snímacího úhlu.. Pro snadnou montáž je kamera vybavena miniaturním spojovacím konektorem o průměru 5mm, takže nám pro vedení kabelu stačí vyvrtat otvor o průměru jen 5 mm.

Rozměry kamery: průměr montážního otvoru 21,5 mm, vnitřní průměr kamery 21 mm, límec 28 mm, max výška od zavrtání 11 mm, hlouba dovnitř 13 mm

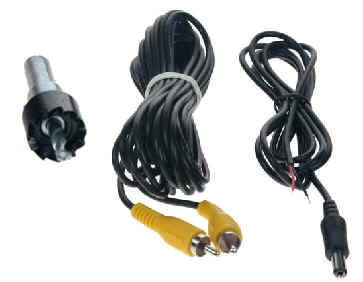

Kkompletní set pro montáž do automobilu:, příslušenství 5m kabel, na jednom konci miniaturní 5 mm konektor pro připojení kamery, na druhém konektor CINCH pro obraz a červený a černý kablík pro napájení + frézka na vyvrtání otvoru 21 mm

KCC705

technická data
snímací čip	707( 1086)
obraz	zrcadlový (nebo přímý *1)
obraz	trajektorie (nebo vypnuta *2)
rozlišení	500 TV řádků (720 x 488Px)
systém	PAL
snímací úhel	170° ( horizontálně 125-135°)
citlivost	0,1 - 0,5 Lux/F1.2
video výstup	1V/šš konektor CINCH
napájení	12V / 60 mA DC2,1
rozměry	průměr 28mm, celková délka 24mm
montážní otvor	21,5 mm
prac.teplota	-20°C až +70°C
krytí	IP 66 vodotěsná

zvláštní funkce
*1) po přestřižení bílé smyčky je obraz přímý
*2) po přestřižení modré smyčky trajektorie zmizí

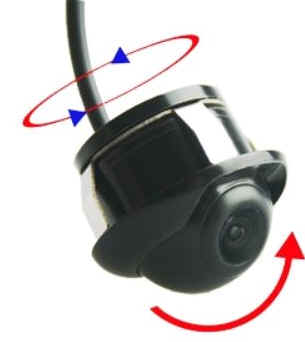

umístění kamery v otočné kouli umožňuje variabilní nasměrování do požadované polohy

příslušenství: kabel 5 m s konektory, frézka 21,5 mm pro montážní otvor.

	kod	popis	cena s DPH

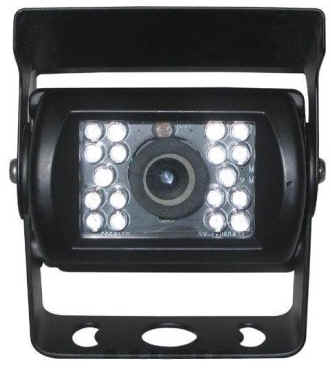

1a	KC107	kamera couvací pro nákladní vozy a pracovní stroje s IR- barevná trajektorie
1a	KC107C	kamera couvací pro nákladní vozy a pracovní stroje s IR

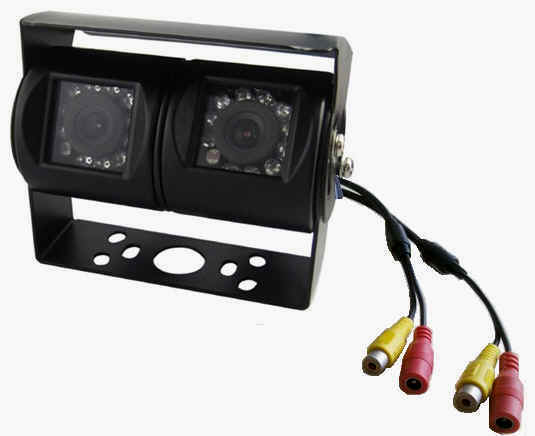

1b	KA207C	dvojitá kamera couvací pro nákladní vozy a pracovní stroje IR
2a	A101B	kamera couvací do nárazníku, průměr 26mms 8x IR LED
2b	KCMD04	kamera couvací do nárazníku, průměr 23mm
2c	KCMD05	kamera couvací do nárazníku, průměr 16mm
2d	KCMD06	kamera couvací do nárazníku, průměr 16mm s držákem
3	MS300	kamera couvací s přisvícením 6x IR LED + kabel
4	KCC705	miniaturní couvací kamera do nárazníku,

1a	1a	1b	2a	2c	2d	2d	3	4


KC107	KC107C	KA207C	A101B	KCMD04	KCMD05	KCMD06	MS300	KCC705
