2. monitory pro kamiony a bagry s konektory 4 PIN

   1   2   3   4   5   6

dolů




  kod

  popis

cena s DPH
1a MSV73G  monitor 7" napájení 12 - 24V s konektory 4 PIN pro připojení 2 kamer
1b M7012M  monitor 7" napájení 12 - 24V s konektory 4 PIN pro připojení 3 kamer
2a MSV76Q  monitor 7" napájení12 - 24V s kvadrátorem s konektory 4PIN pro 4 kamery
2b MSV96Q  monitor 9" napájení 12 - 24V s kvadrátorem s konektory 4PIN pro 4 kamery
2c MS101Q  monitor 10" napájení 12 - 24V s kvadrátorem s konektory 4PIN pro 4 kamery

 1a   1b   2a   2b   2c
MSV73G M7012M MSV76Q MSV96Q MS101Q

sestavíme Vám kompletní sestavu dle vašeho přání dle výběru monitoru, kamer a požadované délky kabelů



  MSV73G  monitor 7" napájení 12-24V s konektory 4 PIN pro připojení 2 kamer

  Monitor LCD 7" pro kamiony a bagry s masivním držákem, s dotykovými podsvícenými tlačítky s dvěma vstupy 4PIN pro 2  kamery. Monitor má tlačítka pro přímou volbu kamery CH1,CH2 a má vyveden jeden centrální kabel délky 20cm s konektorem, na který se připojuje asi 1,5m kabel s připojovacími konektory a kabely - 2x konektory 4PIN, které umožňují jednoduché připojení kamery včetně napájení, dále ta jsou 3 připojovací kablíky pro napájení (+/-) a pro automatické zapnutí kamery,CH2, pokud na zelený kablík přivedeme + 12V. Monitor má rozsah napájení 12 až 24V a proto se hodí pro přímou montáž i do nákladních vozů s palubním napětím 12V  i 24V. Součástí je i dálkové ovládání a sluneční clona. Zvláštní funkce je nastavení převrácení a otočení obrazu, které může být pro každou kameru jiné, nastavení je uloženo v paměti i po vypnutí monitoru. Díky této funkci může např.1. kamera snímat přímý obraz a 2. kamera zrcadlový. Monitor je vybaven i GPS přijímačem a anténou pro navigaci. Navigační systém je kompatibilní s navigačními programy pro operační systém Windows CE 6.0 (IGO, TomTom, Route66), GPS software stačí jednoduše nahrát na SD kartu (slot je pod krytem na zadní části monitoru) software ale není součástí balení. vhodné kamery



příslušenství

MSV73G

technická data

displej     LCD TFT 7" (17,8 cm)
formát displeje     16 : 9

napájení

 12 - 24V 8W (9 až 32V) DC
rozlišení    800(H) x RGB x 480(V)

systém

 PAL / NTSC

vstupy

 2x 4PIN konektor (vidlice)

prac.teplota

 -20 až +70°C

rozměry š/v/h

 180 x 121 x 23 mm
koncovky na připojovacím kabelu

2x konektory 4PIN

 pro připojení  kamer 1, 2

červený kablík

 + 12V / 24V (pojistka)

černý kablík

 kostra napájení  (-)

zelrný kablík

 přepnutí kamery CH2

přímá volba kamery dotykovým tlačítkem CH1,CH2
napájení kamer z monitoru po kabelu 4PIN
dotyková modře podsvícená tlačítka
nastavení otočení i převrácení obrazu pro každou kameru samostatně s uložením do paměti
sluneční clona
vestavěný reproduktor
montážní stojánek s natáčením monitoru
AV vstup konektor JACK 3,5 na předním panelu
vestavěný GPS modul a slot na SD kartu pro GPS

  příslušenství:  připojovací kabel délky cca 2m s dvěma konektory 4 PIN pro kamery a pripojovacími kablíky, sluneční clona, montážní držák, dálkové ovládání, kabel JACK3,5/2xCINCH, anténa GPS,

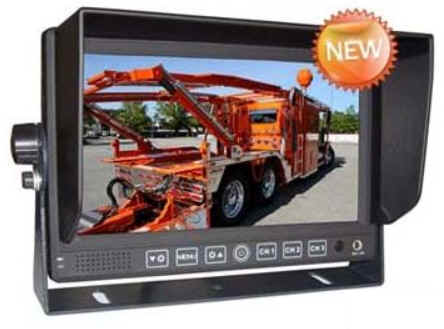

  M7012M  monitor 7" napájení 12-24V s konektory 4 PIN pro připojení 3 kamer

  Monitor LCD 7" s masivním držákem, s dotykovými podsvícenými tlačítky se třemi vstupy 4PIN pro 3 kamery pro kamiony a montážní stroje. Monitor má tlačítka pro přímou volbu kamery CH1,CH2 a CH3. Monitor má vyveden jeden centrální kabel délky 20cm, na který se připojuje více pinovým konektorem asi 2m kabel s ukončen konektory a připojovacími kabely - 3x konektory 4PIN které umožňují jednoduché připojení kamery včetně napájení,. dále na konci kabelu je  5 kablíků pro napájení (+/-) a pro automatické přepínání kamer 1,2,3  - zapnutí vybrané kamery CH1,CH2 nebo CH3, pokud na ně přivedeme + napětí. Monitor má rozsah napájení 12 až 24V a proto se hodí pro přímou montáž i do nákladních vozů s palubním napětím 12 i 24V. Součástí je i dálkové ovládání a sluneční clona. Kamery můžete automaticky aktivovat přivedením napětí na řídící kablík modrý,zelený a hnědý (CH1, CH2, CH3), např. pokud připojíte kablík CH1 ke světlu pro couvání, tak se automaticky při zařazení zpátečky zapne kamera CH1. Zvláštní funkce je nastavení převrácení a otočení obrazu, které může být pro každou kameru jiné, nastavení je uloženo v paměti i po vypnutí monitoru. Díky této funkci může např.1. kamera snímat přímý obraz, 2. kamera zrcadlový a 3. kamera třeba převrácený obraz (pro montáž kamery na spodní část) Součástí monitoru je stříška proti slunci a dálkové ovládání. vhodné kamery



M7012M

technická data

displej     LCD TFT 7" (17,8 cm)
formát displeje     16 : 9

napájení

 12 - 24V 8W (9 až 32V) DC
rozlišení    800(H) x RGB x 480(V)

systém

 PAL / NTSC

vstupy

 3x 4PIN konektor (vidlice)

prac.teplota

 -20 až +70°C

rozměry š/v/h

 180 x 121 x 23 mm
koncovky na připojovacím 2m kabelu

3x konektory 4PIN

 pro připojení  kamer 1, 2, 3

červený kablík

 + 12V / 24V

černý kablík

 kostra napájení  (-)

hnědý kablík

 přepnutí kamery CH1

modrý kablík

 přepnutí kamery CH2

šedý kablík

 přepnutí kamery CH3

přímá volba kamery dotykovým tlačítkem CH1,CH2,CH3
napájení kamer z monitoru po kabelu 4PIN
dotyková modře podsvícená tlačítka
nastavení otočení i převrácení obrazu pro každou kameru samostatně s uložením do paměti
sluneční clona
vestavěný reproduktor
montážní stojánek s natáčením monitoru
světelný senzor pro automatické nastavení jasu
AV vstup konektor JACK 3,5 na předním panelu

  příslušenství:  připojovací kabel délky cca 2m s třemi konektory 4 PIN pro kamery, sluneční clona, montážní držák, dálkové ovládání, kablík-redukce 4PIN / CINCH a DC pro připojení kamery s CINCH a DC konektory


  MSV76Q  monitor 7" 12-24V s kvadrátorem s konektory 4PIN pro 4 kamery

  Monitor LCD 7" s kvadrátorem a s masivním držákem. Má 4 vstupy s konektory 4PIN pro 4 kamery.  Monitor může zobrazovat 1 až 4 kamery současně, můžete si zvolit několik způsobů zobrazení. Z monitoru je vyveden jeden centrální kabel cca 1m dlouhý, který je připojen k monitoru mnoho pinovým konektorem a na druhém konci se 4 koncovkami s konektory 4PIN (vidlice), které umožňují jednoduché připojení kamery včetně napájení. Kabeláž je také vybavena taká 4 kablíky pro přednostní zapnutí vybrané kamery CH1,CH2, CH3 nebo CH4, pokud na ně přivedeme + napětí. Monitor má  napájení 12 až 24V a proto se hodí pro přímou montáž i do nákladních vozů s palubním napětím 12 nebo 24V. Součástí je i dálkové ovládání a sluneční clona. Kamery můžete automaticky aktivovat přivedením napětí na řídící kablík modrý,zelený a hnědý (CH1, CH2, CH3), např. pokud připojíte kablík CH1 ke světlu pro couvání, tak se automaticky při zařazení zpátečky zapne kamera CH1. Zvláštní funkce je nastavení převrácení a otočení obrazu, které může být pro každou kameru jiné, nastavení je uloženo v paměti i po vypnutí monitoru. Díky této funkci může např.1. kamera snímat přímý obraz, 2. kamera zrcadlový a 3. kamera třeba převrácený obraz (pro montáž kamery na spodní část) Součástí monitoru je stříška proti slunci a dálkové ovládání. vhodné kamery





MSV76Q

technická data

displej    LCD TFT 7" (17,8 cm)
formát displeje    16 : 9
jas    300 cd/m2
rozlišení   800(H) x RGB x 480(V) pixel

systém

 PAL / NTSC

vstupy

 4x konektor  4PIN  (vidlice)

napájení

 12 - 24V DC ( 9 až 32V DC)

prac.teplota

 0 až +50°C

rozměry š/v/h

 185 x 128 x 30 mm bez stínítka
 204 x 141 x 78 mm se stínítkem
koncovky na připojovacím 2m kabelu

4x konektory 4PIN

 pro připojení  kamer 1, 2, 3, 4

červený kablík

 napájení + 12V / 24V

černý kablík

 kostra napájení  (-)

hnědý kablík

 přepnutí kamery CH1

zelený kablík

 přepnutí kamery CH2

modrý kablík

 přepnutí kamery CH3

šedý kablík

 přepnutí kamery CH4
nastavitelný kvadrátor
současné zobrazení 2, 3, nebo 4 kamer
více způsobů zobrazení 2 až 4 kamer současně
samostatné spínací vodiče pro jednotlivé kamery
hnědý 1CH, zelený 2CH, modrý 3CH, šedý 4CH
napájení kamer z monitoru po kabelu 4PIN
dálkové ovládání
sluneční clona
podsvícená tlačítka
montážní stojánek s natáčením monitoru

možnosti volby zobrazení jednotlivých kamer na monitoru

  příslušenství:  připojovací kabel délky cca 2m se čtyřmi konektory 4 PIN pro kamery, sluneční clona, montážní držák, dálkové ovládání


  MSV96Q  monitor 9" 12-24V s kvadrátorem s konektory 4PIN pro 4 kamery

  Monitor LCD 9" s kvadrátorem a s masivním držákem. Má 4 vstupy s konektory 4PIN pro 4 kamery.  Monitor může zobrazovat 1 až 4 kamery současně, můžete si zvolit několik způsobů zobrazení. Z monitoru je vyveden jeden centrální kabel cca 1m dlouhý, který je připojen k monitoru mnoho pinovým konektorem a na druhém konci se 4 koncovkami s konektory 4PIN (vidlice), které umožňují jednoduché připojení kamery včetně napájení. Kabeláž je také vybavena taká 4 kablíky pro přednostní zapnutí vybrané kamery CH1,CH2, CH3 nebo CH4, pokud na ně přivedeme + napětí. Monitor má  napájení 12 až 24V a proto se hodí pro přímou montáž i do nákladních vozů s palubním napětím 12 nebo 24V. Součástí je i dálkové ovládání a sluneční clona. Kamery můžete automaticky aktivovat přivedením napětí na řídící kablík modrý,zelený a hnědý (CH1, CH2, CH3), např. pokud připojíte kablík CH1 ke světlu pro couvání, tak se automaticky při zařazení zpátečky zapne kamera CH1. Zvláštní funkce je nastavení převrácení a otočení obrazu, které může být pro každou kameru jiné, nastavení je uloženo v paměti i po vypnutí monitoru. Díky této funkci může např.1. kamera snímat přímý obraz, 2. kamera zrcadlový a 3. kamera třeba převrácený obraz (pro montáž kamery na spodní část) Součástí monitoru je stříška proti slunci a dálkové ovládání. vhodné kamery





MSV96Q

technická data

displej    LCD TFT 9" (22,5 cm)
formát displeje    16 : 9
jas    300 cd/m2
rozlišení   800(H) x RGB x 480(V) pixel

systém

 PAL / NTSC

vstupy

 4x konektor  4PIN  (vidlice)

napájení

 12 - 24V DC 8W ( 9 až 32V DC)

prac.teplota

 0 až +50°C

rozměry š/v/h

 230 x 152 x 23,5 mm bez stínítka
 250 x 168 x 63,5 mm se stínítkem
koncovky na připojovacím 2m kabelu

4x konektory 4PIN

 pro připojení  kamer 1, 2, 3, 4

červený kablík

 napájení + 12V / 24V

černý kablík

 kostra napájení  (-)

hnědý kablík

 přepnutí kamery CH1

zelený kablík

 přepnutí kamery CH2

modrý kablík

 přepnutí kamery CH3

šedý kablík

 přepnutí kamery CH4
nastavitelný kvadrátor
současné zobrazení 2, 3, nebo 4 kamer
více způsobů zobrazení 2 až 4 kamer současně
samostatné spínací vodiče pro jednotlivé kamery
hnědý 1CH, zelený 2CH, modrý 3CH, šedý 4CH
napájení kamer z monitoru po kabelu 4PIN
dálkové ovládání
sluneční clona
podsvícená tlačítka
montážní stojánek s natáčením monitoru

možnosti volby zobrazení jednotlivých kamer na monitoru

  příslušenství:  připojovací kabel délky cca 2m se čtyřmi konektory 4 PIN pro kamery, sluneční clona, montážní držák, dálkové ovládání


  MSV101Q  monitor 10" 12-24V s kvadrátorem s konektory 4PIN pro 4 kamery

  Monitor LCD 10" s kvadrátorem a s masivním držákem. Má 4 vstupy s konektory 4PIN pro 4 kamery.  Monitor může zobrazovat 1 až 4 kamery současně, můžete si zvolit několik způsobů zobrazení. Z monitoru je vyveden jeden centrální kabel cca 1m dlouhý, který je připojen k monitoru mnoho pinovým konektorem a na druhém konci se 4 koncovkami s konektory 4PIN (vidlice), které umožňují jednoduché připojení kamery včetně napájení. Kabeláž je také vybavena taká 4 kablíky pro přednostní zapnutí vybrané kamery CH1,CH2, CH3 nebo CH4, pokud na ně přivedeme + napětí. Monitor má  napájení 12 až 24V a proto se hodí pro přímou montáž i do nákladních vozů s palubním napětím 12 nebo 24V. Součástí je i dálkové ovládání a sluneční clona. Kamery můžete automaticky aktivovat přivedením napětí na řídící kablík modrý,zelený a hnědý (CH1, CH2, CH3), např. pokud připojíte kablík CH1 ke světlu pro couvání, tak se automaticky při zařazení zpátečky zapne kamera CH1. Zvláštní funkce je nastavení převrácení a otočení obrazu, které může být pro každou kameru jiné, nastavení je uloženo v paměti i po vypnutí monitoru. Díky této funkci může např.1. kamera snímat přímý obraz, 2. kamera zrcadlový a 3. kamera třeba převrácený obraz (pro montáž kamery na spodní část) Součástí monitoru je stříška proti slunci a dálkové ovládání. vhodné kamery





MSV101Q

technická data

displej    LCD TFT 10" (25 cm)
formát displeje    16 : 9
jas    300 cd/m2
rozlišení   1024(H) x RGB x 600(V) pixel

systém

 PAL / NTSC

vstupy

 4x konektor  4PIN  (vidlice)

napájení

 12 - 24V DC ( 9 až 32V DC)

prac.teplota

 0 až +50°C

rozměry š/v/h

 255 x 171 x 32 mm bez stínítka
 275 x 180 x 73 mm se stínítkem
nastavitelný kvadrátor
současné zobrazení 2, 3, nebo 4 kamer
více způsobů zobrazení 2 až 4 kamer současně
samostatné spínací vodiče pro jednotlivé kamery
hnědý 1CH, zelený 2CH, modrý 3CH, šedý 4CH
napájení kamer z monitoru po kabelu 4PIN
dálkové ovládání
sluneční clona
podsvícená tlačítka
montážní stojánek s natáčením monitoru

možnosti volby zobrazení jednotlivých kamer na monitoru

  příslušenství:  připojovací kabel délky cca 2m se čtyřmi konektory 4 PIN pro kamery, sluneční clona, montážní držák, dálkové ovládání
