2. přepínače audiosignálu a reproduktorů

  1

dolů




    kod

     popis

cena s DPH
1 AV110  přepínač audio  4x vstup, 1x výstup STEREO

2a ASWITCH3  přepínač audio kovový 3x vstup, 1x výstup STEREO

2b ASWITCH4  přepínač audio kovový  4x vstup 1x výstup STEREO

3a SPSW2P  přepínač 2 párů reproduktorů, STEREO

3b SPSW2PZ  přepínač 2 zesilovačů pro 1 pár reproduktorů, STEREO

3c SPSW4P  přepínač 4 párů reproduktorů STEREO

4 SP110  přepínač reproduktorů plast. pro 4 páry, STEREO


 1   2a   2b   3a   3b   3c   4

AV110 ASWITCH3 ASWITCH4 SPSW2P SPSW2PZ SPSW4P SP110

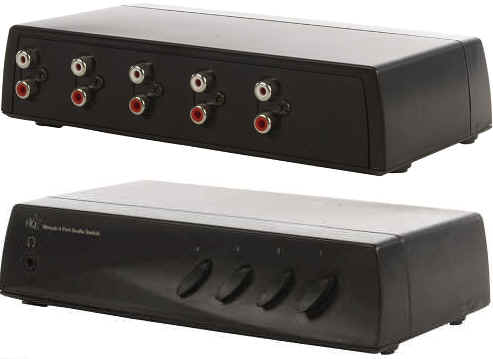

  AV110  přepínač audio 4x vstup, 1x výstup STEREO
  mechanický přepínací audio pultík umožňuje přepínání až 4 stereo signálů (např.MGF, DVD, SAT a TUNER) do jednoho vstupu zesilovače stlačením požadovaného knoflíku. Pultík má na zadní straně  5 párů konektorů CINCH (RCA), 4 páry pro vstupy a jeden pár pro výstup. Levý a pravý kanál je barevně odlišen, červené a bílé konektory. Přepínač je možné zapojit i jako rozbočovač - 1 signál můžeme přepínat na jeden ze 4 zesilovačů..

AV110  cena

technická data

přepíná    4 / 1  nebo 1 / 4
funkce přepínače    připojení vstupu 1
 připojení vstupu 2
 připojení vstupu 3
 připojení vstupu 4
 vstup 1    2x CINCH (R+L kanál)
 vstup 2    2x CINCH (R+L kanál)
 vstup 3    2x CINCH (R+L kanál)
 vstup 4    2x CINCH (R+L kanál)
výstup    2x CINCH (R+L kanál)
rozměry    150 x 137 x 36 mm
provedení    plast, matně černý

pultík s tlačítkovými přepínači


  ASWITCH3  přepínač audio kovový 3x vstup, 1x výstup STEREO
  mechanický přepínací audio pultík umožňuje přepínání až tří stereo signálů (např.MGF, CD a TUNER) do jednoho vstupu zesilovače pouhým otočením knoflíku. Otočný přepínač, má 3 polohy 1, 2 a 3. Kovový pultík má na zadní straně  4 páry konektorů CINCH (RCA), 3 páry pro vstupy a jeden pár pro výstup. Levý a pravý kanál je barevně odlišen, červené a bílé konektory. Přepínač je možné zapojit i jako rozbočovač - 1 signál můžeme přepínat na jeden ze tří zesilovačů..

ASWITCH3 cena

technická data

přepíná    3 / 1  nebo 1 / 3
funkce přepínače    připojení vstupu 1
 připojení vstupu 2
 připojení vstupu 3
 vstup1    2x CINCH (R+L kanál)
 vstup2    2x CINCH (R+L kanál)
 vstup3    2x CINCH (R+L kanál)
výstup    2x CINCH (R+L kanál)
rozměry    150 x 137 x 36 mm
provedení    kovový, matně lakovaný-černý

 kovový pultík s otočným přepínačem

3 polohový přepínač


  ASWITCH4  přepínač audio kovový 4x vstup, 1x výstup STEREO
  mechanický přepínací audio pultík umožňuje přepínání až čtyř stereo signálů (např.MGF, CD, GRAMO a TUNER) do jednoho vstupu zesilovače pouhým otočením knoflíku. Otočný přepínač, má 4 polohy 1, 2 , 3 a 4. Kovový pultík má na zadní straně tyto konektory, 1x JACK3,5 a 3 páry CINCH pro vstupy a jeden pár CINCH (RCA) pro výstup. Levý a pravý kanál je barevně odlišen, červené a bílé konektory. Přepínač je možné zapojit i jako rozbočovač - 1 signál můžeme přepínat na jeden ze tří zesilovačů.

ASWITCH4 cena

technická data

přepíná    4 / 1  nebo 1 / 4
funkce přepínače    připojení vstupu 1
 připojení vstupu 2
 připojení vstupu 3
 připojení vstupu 4
 vstup1     2x CINCH (R+L kanál)
 vstup2    2x CINCH (R+L kanál)
 vstup3    2x CINCH ((R+L kanál)
 vstup4    JACK3,5 STEREO
výstup    2x CINCH (R+L kanál)
rozměry    150 x 137 x 36 mm
provedení    kovový, matně lakovaný-černý

 kovový pultík s otočným přepínačem

4 polohový přepínač


  SPSW2P  přepínač 2 párů reproduktorů STEREO
 Velmi pěkně provedený kovový přepínací pultík pro přepínání 2 párů reproduktorů k jednomu STEREO zesilovači. Volba kolébkovým přepínačem. Umožňuje libovolnou volbu připojení reproduktorových soustav - můžete připojit 1. nebo 2. nebo obě současně - sériově nebo obě odpojit. Konektory jsou běžné reproduktorové svorky pro volné konce vodičů. Označení polarity červená / černá. Má. 2x 2 páry pro reprobedny a 2 páry pro zesilovač. Díky speciálnímu zapojení při připojení obou sad reproduktorů nedojde k přetížení zesilovače, neboť se repro propojí do série a tím nedojde ke krytickému snížení impedance, které by nastalo při paraelním propojení. Použití:: přepínání dvou sad reproduktorů k jednomu zesilovači, např. přepínání reproduktorů do kuchyně nebo obýváku, mohou hrát i současně.

SPSW2P cena

technická data

funkce přepínače    1 připojení reproboxů A
 2 připojení reproboxů B
 1+2 připojení repro A+B (do série)
 odpojení reproboxů A i B
výstup1    reprobedny A - 2 páry svorek (L+R)
výstup2    reprobedny B - 2 páry svorek (L+R)
vstup    zesilovač - 2 páry svorek (L+R)
přepínání     kolébkové přepínače 1 a  2 (zatížení  max.16 A)
rozměry     177 x 105 x 46 mm
provedení pultíku    kov, matně lakovaný-černý

konektory - 6 párů reprosvorek

určeno pro 4 až 16 ohmové reprosoustavy

masivní přepínací kontakty16A


  SPSW2PZ  přepínač dvou zesilovačů pro 1 pár reproduktorů (STEREO)
 Velmi pěkně provedený upravený kovový přepínací pultík pro přepínání 2 STEREO zesilovačů k jedné sadě reproduktorů. Volba kolébkovým přepínačem. Každým přepínačem přepínáme jednu reprobednu k zesilovači A nebo B, dle polohy kolébky. Konektory jsou běžné reproduktorové svorky pro volné konce vodičů. Označení polarity červená / černá. Má. 2x 2 páry pro zesilovače a 1 pár pro reprobedny. Použití: přepínání dvou zesilovačů nebo audio zařízení k jedné sadě reprobeden, např. přepínání věže a domácího kina k jednomu páru reproduktorů.

SPSW2PZ cena

technická data

funkce přepínače    připojení reprosoustavy k zesilovači A
 připojení reprosoustavy k zesilovači B
 připojení reprobedny L na zesilovač A a reprobedny R na zesilovač B
 připojení R reprobedny na zesilovač A a Lreprobedny na zesilovač B
vstup1    zesilovač A - 2 páry svorek (L+R)
vstup2    zesilovač B - 2 páry svorek (L+R)
výstup    reprobedny - 2 páry svorek (L+R)
přepínání     kolébkové přepínače 1 a  2 (zatížení  max.16 A)
rozměry     177 x 105 x 46 mm
provedení pultíku    kov, matně lakovaný-černý

masivní přepínací kontakty16A

konektory - 6 párů reprosvorek


  SPSW4P  přepínač reproduktorů kovový pro 4 páry, STEREO
  Velmi pěkně provedený kovový přepínací pultík pro přepínání až 4 párů reproduktorů k jednomu STEREO zesilovači. Volba kolébkovým přepínačem. Je rozdělen na dvě sekce A=1+2 a B=3+4. Můžete připojovat jednotlivé reproduktory nebo jejich kombinaci. Díky speciálnímu zapojení pultíku nehrozí přetížení zesilovače ani při připojení 4 párů reproboxů, neboť se nepřipojují paralelně, takže nedochází ke snížení impedance na kritickou hranici pro přetížení. Při současné volbě 1+2 nebo 3+4 se reproduktory 1+2 nebo 3+4 propojí sériově, při zapnutí všech reproduktorů se propojí reproduktory1+2 a 3+4 sériově, skupina 1+2 a 3+4 se propojí paralelně. To znamená že při připojení všech 4 ohmových beden 1+2+3+4 je výsledná impedance opět 4 ohmy, 1+2= 8 ohmů, 3+4= 8 ohmů, 1+3=2 ohmy, 2+4=2ohmy. Konektory jsou běžné reproduktorové svorky pro volné konce vodičů. 2x 4 páry pro reprobedny a 2 páry pro zesilovač.Označení polarity červená / černá. Použití: např. přepínání dvou až čtyř sad reproduktorů k jednomu zesilovači např. připojovat hudbu až do 4 pokojů.

SPSW4P cena

technická data

funkce   přepínače    1 připojení reproboxů A
 2 připojení reproboxů B
 3 připojení reproboxů C
 4 připojení reproboxů D
 1+2 připojení páru A+B sériově
 3+4 připojení páru C+D sériově
 1+2+3+4  připojení páru (A+B)+(C+D) sérioparalelně
 odpojení všech
vstup    zesilovač - 2 páry svorek (L+R)
výstup1    reproboxy A - 2 páry svorek (L+R)
výstup2    reproboxy B - 2 páry svorek (L+R)
výstup3    reproboxy C - 2 páry svorek (L+R)
výstup4    reproboxy D - 2 páry svorek (L+R)
přepínání    kolébkové přepínače 1  2  3  4 (zatížení  max.16 A)
rozměry    177 x 105 x 46 mm
provedení    kovový, matně lakovaný-černý

masivní přepínací kontakty16A

určeno pro 4 až 16 ohmové reprosoustavy

konektory - 10 párů reprosvorek


  SP110  přepínač reproduktorů plast pro 4 páry, STEREO
  Přepínací pultík pro přepínání až 4 párů reproduktorů k jednomu STEREO zesilovači. Volba tlačítkovým přepínačem. Konektory jsou běžné reproduktorové svorky pro volné konce vodičů. 2x 4 páry pro reprobedny a 2 páry pro zesilovač. Označení polarity červená / černá. Použití: např. přepínání až čtyř sad reproduktorů k jednomu zesilovači nebo také  přepojování dvou zesilovačů na 2x dva páry reprobeden. Nevhodné pro velké výkony.

SP110 cena

technická data

funkce přepínače    připojení páru 1
 připojení páru 2
 připojení páru 3
 připojení páru 4
vstup1    2 páry svorek (L+R)
vstup2    2 páry svorek (L+R)
vstup3    2 páry svorek (L+R)
vstup4    2 páry svorek (L+R)
výstup    2 páry svorek (L+R)
přepínání     tlačít.přepínače 1  2  3  4
rozměry     200 x 113 x 45 mm
provedení    plastový-černý

konektory - 10 párů reprosvorek
