přístupová klávesnice se čtečkou RFID

dolů




 kód

   popis

 cena s DPH

1  EKR12  autonomní antivandal kódová klávesnice se čtečkou RFID ENTRY, krytí IP66
2  EKR11  autonomní antivandal kódová klávesnice se čtečkou RFID ENTRY, krytí IP65

 1   2
EKR12 EKR11



  EKR12  autonomní antivandal kódová klávesnice se čtečkou RFID ENTRY, krytí IP66

 Autonomní přístupová čtečka s RFID a podsvícenou kódovou klávesnicí zabezpečující ovládání dvou zámků zadáním číslicového kódu nebo přiložením karty, čtení bezkontaktních karet a klíčenek (EM 125 kHz), čtecí vzdálenost do 5 cm, kapacita 1100 uživatelů, LED indikace stavů, 2x NO / NC relé zámku (max. 3 A / 12 V DC), 1x kontakt dveřního senzoru, 1x kontakt alarmového vstupu (např. požární čidlo) automaticky otevírající zámek trvale až do opětovného zadání hesla / RFID čipu, 1x NC výstup alarmu, 1x kontakt odchodového tlačítka, nastavitelné časy otevření zámku, zpoždění senzoru, trvání poplachu, bez možnosti zálohování dat, napájení 12 V DC / 100 mA, (zdroj není součástí DODÁVKY)

ENTRY

EKR12  cena

technická data

napájení     12 až 28V AC/DC
odběr     max.100mA
formát čtečky RFID     EM 125 kHz
indikace stavu     LED zelená/červená,bzučák
max.počet účastníků     1100
zadávání kódů     4 až 8 místné
 spínané výstupy     2x relé NO / NC
doba sepnutí relé    5s (nastavitelné 1-99s)
zatížení kontaktů relé     max.3A
krytí     IP66
provoz.teplota    -20 až +60°C
rozměr vstup.jednotka     130 x 55 x 23 mm



povrchová montáž

pro venkovní použití

podsvícená klávesnice

ovládání 2 kusů el. zámku

vstup pro kontakt otevření dveří

nastavitelná akustická signalizace

vysoká odolnost i proti stříkající vodě

možnost připojení odchodového tlačítka

kovové provedení panelu ANTIVANDAL



návod k použití pdf.

základní připojení klávesnice

POPIS PŘIPOJOVACÍCH VODIČŮ

 základní připojení vstupů a výstupů



pokročilé připojení vstupů a výstupů

barva vodiče funkce popis barva vodiče funkce popis
černý AC/DC napájení 12 až 28V     šedý ALARM záporný pól alarmu
červený AC/DC napájení 12 až 28V hnědý D_IN vstup dveřního senzoru
šedočerný GND zem šedočerný GND záporný pól - uzemění
modrý NO 1 kontakt 1.relé NO modročerný NO 2 kontakt 2.relé NO
bílý COM 1 kontakt 1.relé COM bíločerný COM 2 kontakt 2.relé COM
zelený NC 1 kontakt 1.relé NC zelenočerný NC 2 kontakt 2.relé NC
žlutý OPEN 1 kontakt odchodové tlačítko 1 žlutočerný OPEN 2 kontakt odchodové tlačítko 2


  způsob programování:  zadáním přístupového MASTER kódu (lze ho změnit) a zadáváním číselných sekvencí vkládáme nebo mažeme přístupové kódy nebo přiřazujeme karty. Možnost nastavení času a funkce jednotlivých relé. Funkce čtečky je indikována barevnými kontrolkami LED.

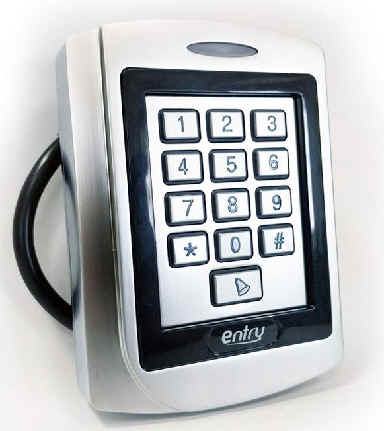

  EKR11  autonomní kódová klávesnice se čtečkou RFID ENTRY, krytí IP65

 Hybridní autonomní přístupová čtečka s RFID a podsvícenou kódovou klávesnicí, čtení bezkontaktních karet a klíčenek (EM, 125 kHz), čtecí vzdálenost do 5 cm, kapacita 2000 uživatelů, LED a piezo indikace stavů, 1x NO/NC relé zámku (max 2 A / 12 V DC), 1x relé vstup dveřního kontaktu, 1x relé výstup alarmu, 1x relé vstup odchodového tlačítka, optický tamper, nastavitelné časy otevření zámku, poplachu, bez možnosti zálohování, 1x Wiegand26 vstup / výstup, napájení 12–24 V DC / 12–18 V AC, odběr 60 mA / 12 V DC, (zdroj není součástí), IP 65, exteriérové použití od -20 °C do +60 °C, povrchová montáž, antivandal kovové provedení, rozměry 82 x 128 x 28 mm (zdroj není součástí DODÁVKY)

ENTRY

EKR11  cena

technická data

napájení     12 až 16V AC/DC
odběr     max.60mA
formát čtečky RFID     EM 125 kHz
čtecí vzdálennost     max.5 cm
indikace stavu     LED zelená/červená,bzučák
způsob otevření     PIN, karta, PIN+karta
max.počet účastníků     2000
zadávání kódů     4 až 8 místné
 spínané výstupy     relé NO / NC
doba sepnutí relé    5s (nastavitelné 1-99s)
zatížení kontaktů relé     max.3A
krytí     IP65
provoz.teplota    -20 až +60°C
rozměr vstup.jednotka     82 x 128 x 28 mm



povrchová montáž

pro venkovní použití

podsvícená klávesnice

vstup pro kontakt otevření dveří

nastavitelná akustická signalizace

vysoká odolnost i proti stříkající vodě

možnost připojení odchodového tlačítka

kovové provedení panelu ANTIVANDAL



návod k použití pdf.

 základní připojení vstupů a výstupů



pokročilé připojení vstupů a výstupů

barva vodiče funkce popis barva vodiče funkce popis
černý GND napájení -12V     šedý ALARM záporný pól alarmu,druhý konec na +
červený AC/DC napájení +12V žlutá OPEN odchodové tlačítko,druhý konec na -
hnědá D_IN dveřní kontakt, druhý konec na + růžová BELL_A zvonkové tlačítko (A+B)
modrá NO kontakt 1.relé NO růžovomodrá BELL_B zvonkové tlačítko (A+B)
fialová COM kontakt 1.relé COM zelená D0 Wiegand DATA 0
oranžová NC kontakt 1.relé NC bílá D1 Wiegand DATA 1


  způsob programování:  zadáním přístupového MASTER kódu (lze ho změnit)nebo přikládáním karet a zadáváním číselných sekvencí vkládáme nebo mažeme přístupové kódy nebo přiřazujeme karty. Možnost nastavení jednotlivých funkcí. Funkce čtečky je indikována červenou/zelenou  LED a zvukovou indikací..
