převodníky BNC / UTP (TWIST)
|
domů >> monitorovací technika >> příslušenství pro kamerové systémy |
|||||||||
|
převodníky BNC / UTP (TWIST) |
|
|
|||||||
kod |
popis | cena s DPH |
|
| 1 | BTR1C | převodník-balun BNC přímý / svorky pár | |
| 2 | BTR1B | převodník-balun BNC úhlový / svorky pár | |
| 3 | B1VPC | převodník-balun BNC kablík / svorky pár | |
| 4 | B1VAP | převodník-balun BNC+ napájení DC2,1 / RJ45 (UTP) pár | |
| 5 | BOX4VP | převodník- BOX 4xBNC / 4x svorky / 1x RJ45 | |
| 6 | BOX8VP | převodník-BOX 8xBNC / 8x svorky / 2x RJ45 | |
| 7 | BKMTTWIST | aktivní souprava pro přenos videosignálu pro dlouhá vedeí UTP do 1,2 km doprodej |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
 |
 |
 |
 |
 |
 |
 |
|
| BTR1C | BTR1B | B1VPC | B1VAP | BOX4VP | BOX8VP | BKMTTWIST |
| BTR1C převodník-balun BNC přímý / svorky pár | |||||||||||||||||||
| Pasivní přímý převodník videosignálu z koaxiálního kabelu (BNC) na kroucený pár (šroubové svorky). Umožňuje nám přenos videosignálu po jednom páru krouceného kabelu (TWIST). Dodává se v páru, vysílač a přijímač. Max.délka symetrického vedení (krouceného páru) může být až 400m. Pro připojení videosignálu slouží BNC konektor. Použití převodníku umožňuje přenos signálu až ze 4 kamer po jednom UTP kabelu. | |||||||||||||||||||
|
|
|
||||||||||||||||||
| BTR1B převodník-balun BNC úhlový / svorky pár | |||||||||||||||||||
| Pasivní úhlový převodník videosignálu z koaxiálního kabelu (BNC) na kroucený pár (šroubové svorky). Umožňuje nám přenos videosignálu po jednom páru krouceného kabelu (TWIST). Dodává se v páru, vysílač a přijímač. Max.délka symetrického vedení (krouceného páru) může být až 400m. Pro připojení videosignálu slouží BNC konektor. Použití převodníku umožňuje přenos signálu až ze 4 kamer po jednom UTP kabelu. | |||||||||||||||||||
|
|
|
||||||||||||||||||

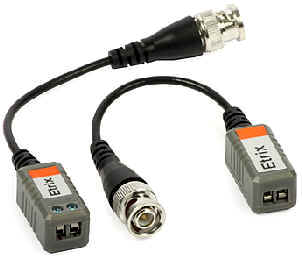

| B1VPC převodník-balun BNC kablík / svorky pár | |||||||||||||||||||||
| Pasivní převodník videosignálu z koaxiálního kabelu (BNC) na kroucený pár (šroubové svorky). Umožňuje nám přenos videosignálu po jednom páru krouceného kabelu (TWIST). Dodává se v páru, vysílač a přijímač. Max.délka symetrického vedení (krouceného páru) může být až 400m. Pro připojení videosignálu slouží BNC konektor na kablíku délky 7cm. Použití převodníku umožňuje přenos signálu až ze 4 kamer po jednom UTP kabelu. | |||||||||||||||||||||
|
|
|
||||||||||||||||||||

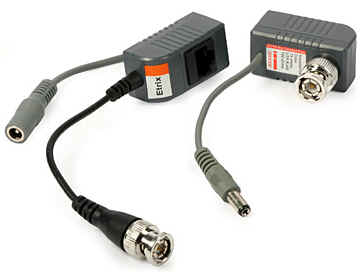

| B1VAP převodník-balun BNC+ napájení DC2,1 / RJ45(UTP) pár | |||||||||||||||||||||||||
| Pasivní převodník videosignálu (BNC) a napájení (DC2,1) na UTP kabel (RJ45). Umožňuje nám po jednom kabelu vedení nejen videosignálu ale i napájení pro kameru. Dodává se v páru, vysílač a přijímač. Max. délka UTP kabelu až 400m. Pro připojení videosignálu slouží BNC konektor, pro připojení napájení slouží konektor DC2,1 (zásuvka i zástrčka), pro propojení 8 žílového UTP kabelu slouží zásuvka pro konektor RJ45. Přenos videa je po jednom páru, přenos napájení po dvou párech pro zmenšení úbytku napětí. Při použití napájení je maximální délka UTP kabelu závislá na odběru kamery a vzniklým úbytkem napětí na vedení. | |||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||

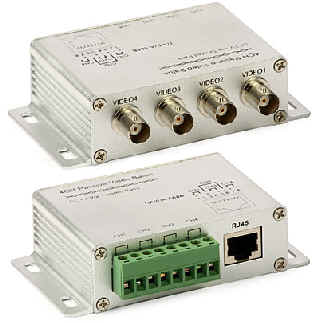

| BOX4VP převodník- BOX 4x BNC / 8x svorky / 1x RJ45 | ||||||||||||||||||||||||||||||||
| Pasivní 4 násobný převodník (BALUN) videosignálu (BNC) na UTP kabel (RJ45) nebo 4 páry krouceného páru (TWIST). Umožňuje nám inteligentní a profesionální rozhraní mezi kabeláží a připojení DVR. Kabeláž může být skrytá a z boxu do DVR můžeme propojit BNC kablíky BNC5M01 (0,5 nebo 1m) Výstup je řešen konektory 4x BNC. Vstup do boxu můžeme realizovat konektorem RJ45 nebo připojením 4 párů kroucených vodičů do 8 šroubových svorek. Na druhou stranu symetrického vedení (UTP,TWIST) u kamer musíme ale použít další převodník ze symetrického vedení zpět na BNC koax, a to buď ještě jeden BOX4VP, nebo 4x samostatné převodníky např. BTR1C, BTR1B, B1VPC. viz obrázek. Maximální délka vedení 330m. Ideální pro použití u 4 kanálového DVR jako ukončení vedení kamerového systému. Součástí dodávky je pouze jeden kus. | ||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||
|

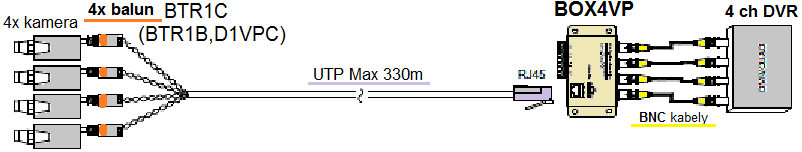

PříkladY použití BOX4VP pro připojení 4 kamer přes UTP na 4 kanálový digitální recorder (DVR) 1. připojení kamer pomocí jednotlivých balunů

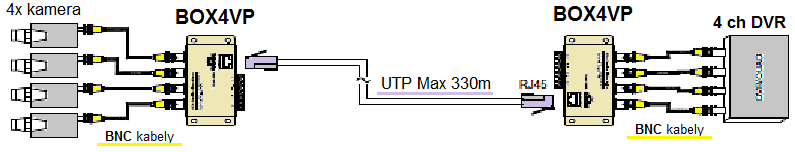

2. připojení kamer pomocí BOX4VP a kabelů BNC
pro připojení kamer můžeme využít buď jednotlivé baluny BTR1C (1.), nebo BOX4VP a propojovací kabely BNC (2.) konektory. Pro připojení BOX4VP k DVR použijeme též propojovací kabely BNC. Výhoda je inteligentní profi připojení DVR bez nepřehledného klubka kabelů a oddělení skryté kabeláže zakončené připojovacím boxem. |
||||||||||||||||||||||||||||||||
| BOX8VP převodník- BOX 8x BNC / 16x svorky / 2x RJ45 | ||||||||||||||||||||||||||||||||||||
| Pasivní 8 násobný převodník (BALUN) videosignálu (BNC) na 2x UTP kabel (RJ45) nebo 2x 4 páry krouceného páru (TWIST). Umožňuje nám inteligentní a profesionální rozhraní mezi kabeláží a připojení DVR. Kabeláž může být skrytá a z boxu do DVR můžeme propojit krátkými BNC kablíky BNC5M01 (0,5 nebo 1m) Výstup je řešen 8x konektory BNC. Vstup do boxu můžeme realizovat 2x konektorem RJ45 nebo připojením 8 párů kroucených vodičů do 2x 8 šroubových svorek. Na druhou stranu symetrického vedení (UTP,TWIST) u kamer musíme ale použít další převodník ze symetrického vedení zpět na BNC koax, a to buď ještě jeden BOX8VP, nebo 2x BOX4VP nebo 8x samostatné převodníky např. BTR1C, BTR1B, B1VPC. viz obrázek. Maximální délka vedení 330m. Ideální pro použití u 8 kanálového DVR jako ukončení vedení kamerového systému. Součástí dodávky je pouze jeden kus. | ||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||
|

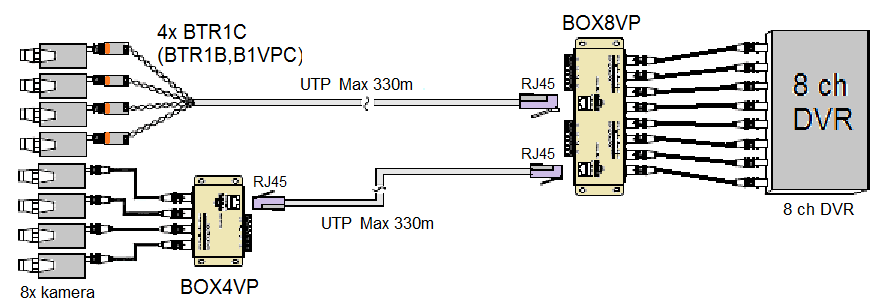

Příklad použití BOX8VP pro připojení 8 kamer přes UTP na 8 kanálový digitální recorder (DVR)
pro připojení kamer můžeme využít buď jednotlivé baluny BTR1C nebo BOX4VP (BOX8VP) a koaxiální kabely s BNC konektory. Pro připojení BOX8VP k DVR použijeme též propojovací kabely BNC. Výhoda je inteligentní profi připojení DVR bez nepřehledného klubka kabelů a oddělení skryté kabeláže zakončené připojovacím boxem. |
||||||||||||||||||||||||||||||||||||
|

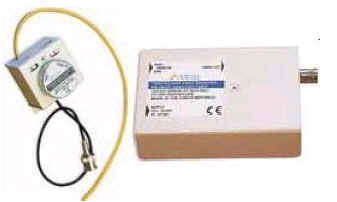

BKMTTWIST aktivní souprava pro přenos videosignálu po kabelu pro dlouhá vedení do 1,2 km |
|||||||||||||||||||||||||||||||||||||
|
Sada BK-MT-TWIST pro přenos videosignálu po krouceném páru TWIST se skládá z aktivního vysílače a přijímače. Tato souprava umožňuje přenos videosignálu až do vzdálenosti 1,2 km. Má galvanické oddělení linky, ochranu proti přepětí na vedení až do 2,5kA. Amplitudová korekce videosignálu umožňuje optimální nastavení. Mini vysílač videosignálu 1V p-p pro stáčená vedení s přepěťovou ochranou s max. svodovým proudem 2,5 kA. Vstupy videa a napájení jsou osazeny jemnými ochranami proti přepětí. Video výstup proTWIST linku je galvanicky oddělen od ostatních částí vysílače což zabraňuje nežádoucímu rušení videosignálu způsobené rozdílných zemních potenciálů v systému (brumy 50Hza různé kmitání apod.). Vysílač nevyžaduje externí stabilizátor nebo usměrňovač a může být napájen stejnosměrným nebo střídavým napětím ve velmi širokém rozsahu. Připojení napájecí ho napětí je signalizováno kontrolkou LED. Použití: pro velmi vzdálenou kameru připojenou na kroucenou dvoulinku na vzdálenost do 1,2km. |
|||||||||||||||||||||||||||||||||||||
|
doprodej BKMTTWIST cena
|
|
||||||||||||||||||||||||||||||||||||
|
pro vedení krouceného páru TWIST do 1200m (vysílač - přijímač)
|
|||||||||||||||||||||||||||||||||||||
|
