rozbočovače a oddělovače videosignálu

dolů




   kod

  popis

cena s DPH

1  MUX102  aktivní rozbočovač videosignálu 1 vstup / 2x výstup CINCH
2  MUX103  aktivní rozbočovač videosignálu 1 vstup / 4x výstup CINCH
3  RRV12F  rozbočovač videosignálu 1 vstup / 2 výstupy BNC 12V
4  RRV14P  rozbočovač videosignálu 1 vstup / 4 výstupy BNC 12V
7  GL10  video transformátor BNC oddělovač zemnící smyčky
8  SSV1000P  aktivní video oddělovač zemnící smyčky a napájení po koaxu

 1   2   3   4   5   8
MUX102 MUX103 RRV12F RRV14P GL10 SSV1000P


  MUX102  mini rozbočovač pro videosignály 1x vstup, 2x výstup CINCH
 Aktivní miniaturní rozbočovač videosignálu, malý modul umožňuje rozbočení kompozitního videosignálu (PAL, SECAM, NTSC) např. do dvou monitorů. Výstupy jsou samostatné, impedančně oddělené, přenášené pásmo do 18MHz, což umožňuje široké využití. Modul má ochranu proti přepólování, kontrolku provozu, Použití všude tam, kde potřebujeme rozbočit videosignál bez ztráty kvality obrazu a zachování stejné úrovně.napájení 12V přes DC KONEKTOR 5,5/2,1.

MUX102

technická data

pro signál    PAL, SECAM, NTSC
přenášené pásmo    0 - 18 MHz
vstup    1x konektor CINCH
výstup    2x konektor CINCH
napájení    DC 12V / 80mA
 konektor  DC5,5/2,1
rozměry    22 x 32 x 43 mm

ochrana proti přepólování

kontrolka LED


  MUX103  mini rozbočovač pro videosignály 1x vstup, 4x výstup CINCH
 Aktivní miniaturní rozbočovač videosignálu, malý modul umožňuje rozbočení kompozitního videosignálu (PAL, SECAM, NTSC) např. do čtyř monitorů. Výstupy jsou samostatné, impedančně oddělené, přenášené pásmo do 18MHz, což umožňuje široké využití. Modul má ochranu proti přepólování, kontrolku provozu, Použití všude tam, kde potřebujeme rozbočit videosignál bez ztráty kvality obrazu a zachování stejné úrovně.napájení 12V přes DC KONEKTOR 5,5/2,1.

MUX103

technická data

pro signál    PAL, SECAM, NTSC
přenášené pásmo    0 - 18 MHz
vstup    1x konektor CINCH
výstup    4x konektor CINCH
napájení    DC 12V / 80mA
 konektor  DC5,5/2,1
rozměry    22 x 32 x 43 mm

ochrana proti přepólování

kontrolka LED

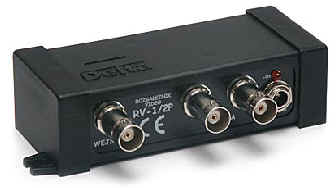

  RRV12F  rozbočovač videosignálu 1 vstup / 2 výstupy BNC 12V

  Aktivní rozbořovač videosignálu pro kamerové systémy CCTV. Má 1x  vstup a 2x výstup, je řešen BNC konektory. Vstupní i výstupní úroveň signálu je 1Vpp, a impedance je 75 ohmů. Napájení je 12V konektorem DC2,1, indikace napájení červenou kontrolkou LED.Rozbočovač je určen pro rozbočení signálu z kamery nebo nebo pro připojení dvou videomonitorů.



RRV12F  cena

technická data

 vstup   1x BNC  video (1Vpp/75ohm)
 výstup   2x BNC  video (1Vpp/75ohm)
přenos.pásmo   0-40MHz (-3dB)
napájení    12V / 40mA
  konektor DC5,5/2,1
rozměry     krabička  105 x 45 x 30 mm
rozměry     s konektory 120 x 62 x 30 mm
upevnění     rozteč montážních otvorů 110mm
provedení      plast.krabička s mont.příchytky

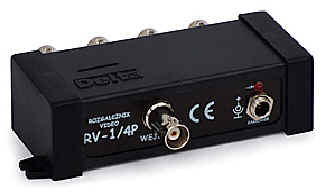

  RRV14P  rozbočovač videosignálu 1 vstup / 4 výstupy BNC 12V

  Aktivní rozbořovač videosignálu pro kamerové systémy CCTV. Má 1x  vstup a 4x výstup, je řešen BNC konektory. Vstupní i výstupní úroveň signálu je 1Vpp, a impedance je 75 ohmů. Napájení je 12V konektorem DC2,1, indikace napájení červenou kontrolkou LED. Rozbočovač je určen pro vícenásobné rozbočení signálu z kamery nebo nebo pro připojení až 4 videomonitorů.



RRV14P  cena

technická data

 vstup   1x BNC  video (1Vpp/75ohm)
 výstup   4x BNC  video (1Vpp/75ohm)
napájení    12V / 50mA
  konektor DC5,5/2,1
rozměry     krabička  105 x 45 x 30 mm
rozměry     s konektory 120 x 62 x 30 mm
upevnění     rozteč montážních otvorů 110mm
provedení      plast.krabička s mont.příchytky

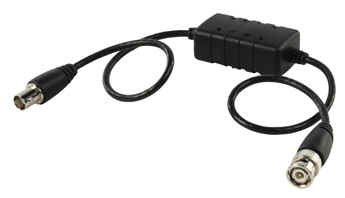

  GL10  video transformátor BNC oddělovač zemnící smyčky

   Oddělovač zemnící smyčky je oddělovací videotransformátor a slouží k potlačení rušení obrazu v důsledku dvou míst uzemění.takzvané zemnící smyčky. Například, pokud je kamera uzeměná, nebo napájená z jiného napáječe, který je zapojen jinde, než DVR nebo na jinou fázi..Tím se vytvoří zemnící smyčka a signálním kabelem tečou vyrovnávací proudy, které způsobují nepravidelné rušení obrazu. Toto rušení může způsobovat vodorovné tmavé a světlé pásy v obraze při použití klasických napaječů s transformátorem, u pulzních napaječů pak bývá charakter rušení moare, různé záclony a mřížky nebo jiskry přes obraz a snížení rozlišení a kvality obrazu. GL10 jednoduchým způsobem tyto poruchy odstraní. Je v provedení jako mezičlen s konektory BNC, na jednom konci zástrčka (samec) na druhém zásuvka (samice) . Dává se k videorekordéru, zarušená kamera se odpojí a mezi se vloží tento oddělovač. Pro správnou funkci již nesmí být tato kamera nijak galvanicky propojená s kabeláží videorekordéru, například napájením, to musí mít kamera vlastní, jinak k potlačení rušení nedojde.



GL10  cena

technická data

vstup     vidlice BNC  75ohmů
výstup    zásuvka BNC  75ohmů
přenášené pásmo    do 10MHz v pásmu 0-3 dB
útlum    0,5 dB
  rozměry     46 x 27 x 18 mm
délka přívodních kabelů   2x 20cm

galvanické oddělení vstupu od výstupu


  SSV1000P  aktivní video oddělovač zemnící smyčky a napájení po koaxu.

   Aktivní galvanický oddělovač zemnící smyčky s regulací je určen hlavně pro delší vedení koaxiálním kabelem k oddělení napětí (až 1000V) a bludných proudů mezi vstupem a výstupem, díky regulaci zesílení můžeme kompenzovat útlum signálu. Oddělovač zemnící smyčky se zesilovačem slouží k potlačení rušení obrazu v důsledku dvojího uzemnění, takzvané zemnící smyčky. Například, pokud je kamera uzemněná díky způsobu montáže nebo napájená z jiného přizemněného napáječe, který je zapojen do jiné zásuvky než DVR nebo na jinou fázi..Tím se vytvoří zemnící smyčka a signálním kabelem tečou vyrovnávací proudy, které způsobují nepravidelné rušení obrazu. Toto rušení může způsobovat vodorovné tmavé a světlé pásy v obraze při použití klasických napáječů s transformátorem, u pulzních napáječů pak bývá charakter rušení moare, různé záclony a mřížky nebo jiskry přes obraz a snížení rozlišení a kvality obrazu. Použitím oddělovače se jednoduchým způsobem tyto poruchy odstraní. Dává se k videorekordéru, zarušená kamera se odpojí a mezi se vloží tento oddělovač. Pro správnou funkci již nesmí být tato kamera nijak galvanicky propojená s kabeláží videorekordéru, například napájením, to musí mít kamera vlastní, jinak k potlačení rušení nedojde.



SSV1000P  cena

technická data

vstup    BNC  75ohmů
výstup    BNC  75ohmů
galvanické oddělení     vstup / výstup  min.1000V
 výstup / napájení  min.1000V
přenášené pásmo    do 9MHz/ 1Vpp v pásmu 0-3 dB
zkreslení přenášeného signálu  0,75% ( f=3,6MHz, 1Vpp)
napájení    12V DC 80mA, konektor DC2,1
regulace zesílení    -5 dB až +5dB
  rozměry     56 x 120 x 44 mm
délka přívodních kabelů   2x 20cm

galvanické oddělení vstupu od výstupu

napájení kamery po koaxiální kabelu
