moduly napájení univerzální měniče



dolů



   kod

   popis

cena s DPH
1 ESM406B  napájecí modul, step-down měnič 1,5-33V/2A s LM2596 a DIP spínačem

2 ESM410B napájecí modul, step-down měnič 1-17V/1,8A

 1   2

ESM406B ESM410B

 Hlavní výhodou měniče je jeho malá velikost a změna napětí, při které nedochází k zahřívání napáječe, takže nepotřebuje žádný chladič, dále jednoduchá montáž. Ideální jako náhradní zdroj nebo při potřebě napáječe na jiné napětí, než máme k dispozici

 Moduly nejsou samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení) a alespoň základní znalosti elektroniky) Z modulů lze skládat různá zařízení a přístroje.
   ESM406B  napájecí modul, step-down měnič 1,5-33V/2A s LM2596 a DIP spínačem
Univerzální pulsní měnič DC-DC z 5–36V/na 1,5–33V nastavitelný DIP spínačem v kroku po 0,5V s IO LM2596. výstupní napětí 1,5–33V je nastavitelné DIP spínačem po 0,5V, k základnímu výstupnímu napětí 1,5V se přidává součet napětí kombinací DIP spínače. Pro jemné doladění výstupního napětí slouží trimr

použití: univerzální měnič DC napětí s odběrem do 2 (max.3A) pro nejširší použití-náhrada vadného napáječe

ESM406B  cena
technická data
vstupní napětí    5 - 36V DC
výstupní napětí    1,5-33V nastavitelné po 0,5V
výstupní proud    2A  s chladičem max. 3A
výstupní výkon    15W
účinnost     92%
stabilizace proudu    +/- 0,5%
stabilizace napětí    +/- 2,5%
připojení napájení    svorkovnice IN+, IN-
připojení výstupu    svorkovnice OUT+, OUT-
rychlost dyn.odezvyí    200uS
rozměry     60 x 40 x 14 mm


požadované výstupní napětí se nastavuje hrubě kombinací přepínačů DIP po krocích 0,5V, jemně pak dostavíme trimrem na přesnou požadovanou hodnotu


modul není samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení)

kombinací přepínače DIP nastavíme požadované napětí
příklady nastavení: napětí DIP
3,5V = 2+1+0,5V           (DIP 3+2+1=ON)

 5V = 4V+1V                 (DIP 4+2=ON)

12V = 8V+4V                (DIP 5+ 4=ON)

25,5V = 16+8+1+0,5V (DIP 6+5+2+1=ON)

 0,5V 1
1V 2
2V 3
4V 4
8V 5
16V 6

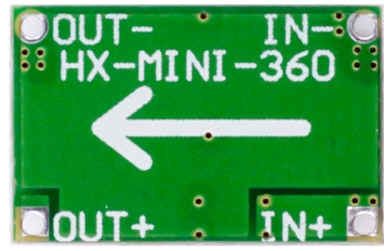

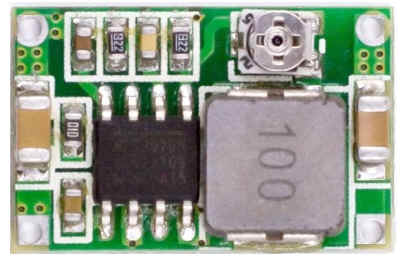

   ESM410B  napájecí modul, step-down měnič 1-17V/1,8A
Univerzální miniaturní pulsní měnič  DC-DC vstupní napětí 4,75V-23V/výstup 1–17V / 1,8A, výstupní napětí nastavitelné trimrem

použití: univerzální měnič DC napětí s odběrem do 1,8A (max.3A) pro nejširší použití-náhrada vadného napáječe



ESM410B  cena
technická data
vstupní napětí     4,75 - 23V DC
výstupní napětí    1 - 17V nastavitelné trimrem
výstupní proud    1,8A  s chladičem max. 3A
účinnost     96%
frekvence měniče     340 kHz
připojení napájení    pájecí body IN+, IN-
připojení výstupu    pájecí body OUT+, OUT-
pracovní teplota    -40 až +85°C
rozměry     17 x 11 x 4 mm


Pro přesnější aplikaci zabráníte kmitání výstupního napětí zablokováním regulační smyčky kondenzátorem 100nF a osazení výstupního nízkoimpedančního kondenzátoru 1200uF/25V na výstup měniče. Doporučujeme také chlazení měniče.


modul není samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení)
