moduly napájení měniče 5V



dolů



   kod

   popis

cena s DPH
1 ESM398  napájecí modul, step-down měnič 5V/3A, 1x USB

2 ESM398A  napájecí modul, step-down měnič 5V/5A, 1x USB + svorkovnice

3 ESM398B  napájecí modul, step-down měnič 5V/3A, 2x USB

4 ESM398C  napájecí modul, step-down měnič 5V/2A, 1x USB + LED voltmetr

5 ESM398D  napájecí modul, step-down měnič 5V/3A, 1x USB

6 ESM398E napájecí modul, step-down měnič 5V/5A, svorkovnice

6 ESM398F napájecí modul, step-down měnič 5V/5A, svorkovnice

7 ESM411C napájecí modul, step-down měnič 5V/5A mini 560

 1   2   3   4   5   5   6   7

ESM398 ESM398A ESM398B ESM398C ESM398D ESM398E ESM398F ESM411C

 Hlavní výhodou měniče je jeho malá velikost a změna napětí, při které nedochází k zahřívání napáječe, takže nepotřebuje žádný chladič, dále jednoduchá montáž.

 Moduly nejsou samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení) a alespoň základní znalosti elektroniky) Z modulů lze skládat různá zařízení a přístroje.

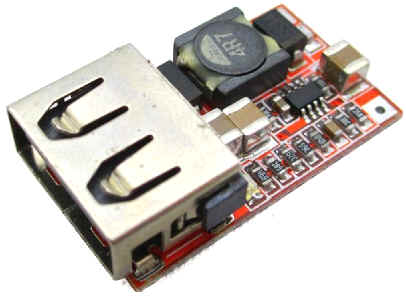

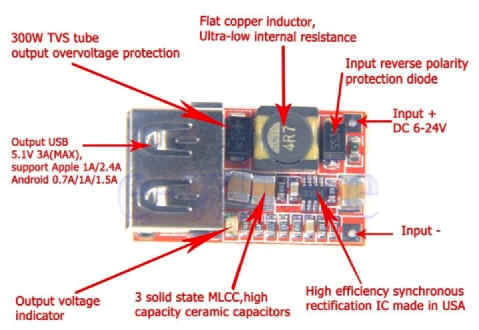

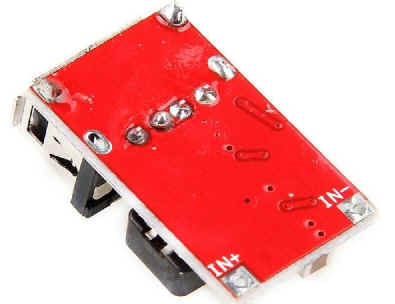

   ESM398  napájecí modul, step-down měnič 5V/3A, 1x USB
Modul miniaturního měniče z 6–21V na 5V/3A, vstup na pájecí body, výstup přes konektor USB.

použití: napájení přístrojů se vstupem 5V s odběrem do 3A např. z autobaterie, např. dobíjení mobilu ap.

ESM398  cena
technická data
vstupní napětí    6 - 24V DC
výstupní napětí    5,1V   konektor USB
výstupní proud    3A  max.
účinnost     97%
indikace provozu    kontrolka  LED
rozměry     34 x 16 x 7 mm
hmotnost     4 g


modul není samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení)

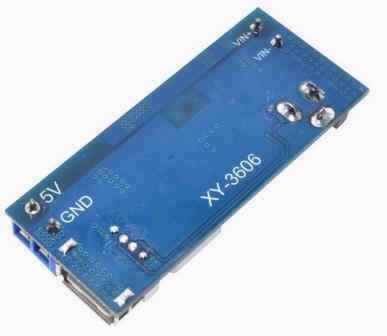

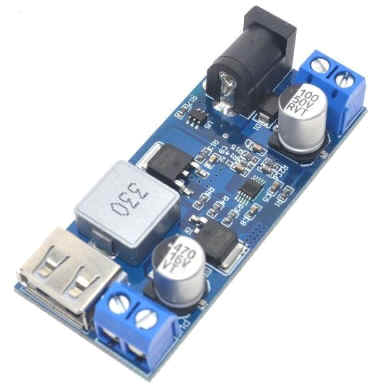

   ESM398A  napájecí modul, step-down měnič 5V/5A, 1x USB a svorkovnice
Univerzální modul měniče z 12–24V na 5V/5A, vstup šroubové svorky nebo konektor DC, výstup přes konektor USB nebo šroubové svorky.

použití: napájení přístrojů se vstupem 5V s odběrem do 5A např. dobíjení přístrojů na 5V z autobaterie

ESM398A  cena
technická data
vstupní napětí    12 - 24V DC
výstupní napětí    5,2V   konektor USB + svorkovnice
výstupní proud    5A  max.
vstup    konektor DC5,5/2,5 + svorkonice
výstup    konektor USB + svorkovnice
účinnost     97%
indikace provozu     LED
rozměry     63 x 27 x 10 mm
hmotnost     22 g


modul není samostatně funkční celek, vyžaduje odbornou montáž.

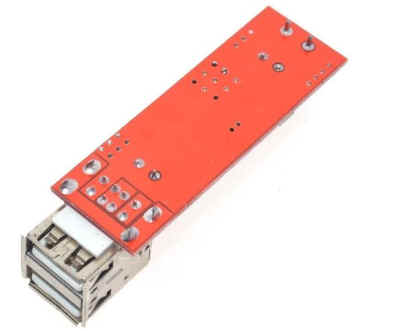

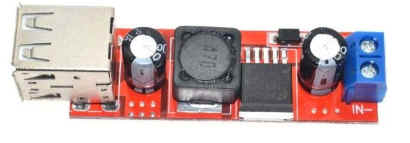

   ESM398B  napájecí modul, step-down měnič 5V/3A, 2x USB
Univerzální modul měniče z 9-36V na 5V/3A, vstup šroubové svorky, výstup přes dvojitý konektor USB, možno připojit současně dva přístroje, max. proud 3A (součet proudů obou USB)

použití: napájení přístrojů se vstupem 5V s odběrem do 3A např. dobíjení přístrojů na 5V z autobaterie

ESM398B  cena
technická data
vstupní napětí    9 - 36V DC
výstupní napětí    5V   konektor 2x USB
výstupní proud    3A  max.
vstup    svorkonice
výstup    konektor 2x USB
účinnost     97%
indikace provozu     LED
rozměry     59 x 21 x 17 mm
hmotnost


modul není samostatně funkční celek, vyžaduje odbornou montáž.

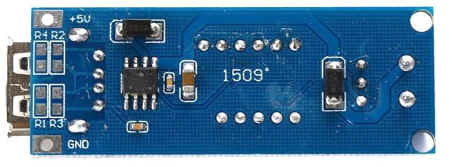

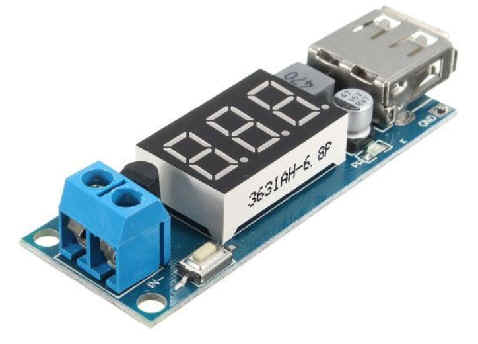

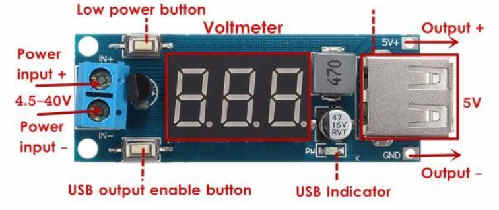

   ESM398C  napájecí modul, step-down měnič 5V/2A, 1x USB + voltmetr
Univerzální modul měniče z 4,5-40V na 5V/2A, vstup šroubové svorky, výstup přes konektor USB nebo pájecí body +/-. Tento modul je doplněn LED voltmetrem.

použití: napájení přístrojů se vstupem 5V s odběrem do 2A např. dobíjení přístrojů na 5V z autobaterie



ESM398C  cena
technická data
vstupní napětí    4,5 - 40V DC
výstupní napětí    5V   konektor USB
výstupní proud    2A  max.
vstup    svorkonice
výstup    konektor 1x USB + pájecí body
účinnost     97%
indikace provozu     LED kontrolka
indikace provozu     voltmetr LED
rozměry     60 x 20 x 17 mm
hmotnost


modul není samostatně funkční celek, vyžaduje odbornou montáž

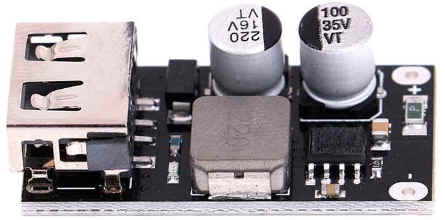

   ESM398D  napájecí modul, step-down měnič 5V/3A, 1x USB

Miniaturní měnič z 12–24V na 5V/3A pro rychlonabíjení mobilů a tabletů. Výstupní napětí je standardně přednastaveno na 5V. Pokud je zařízení přizpůsobeno na nabíjení vyšším napětím, automaticky se zvolí tato volba.

použití: napájení přístrojů se vstupem 5V s odběrem do 2A např. dobíjení přístrojů na 5V z autobaterie



ESM398D  cena
technická data
vstupní napětí    12 - 24V DC
výstupní napětí    5V (9-12)  konektor USB
výstupní proud    2 - 5A  max
vstup    pájecí body
výstup    konektor 1x USB + pájecí body
účinnost     97%
indikace provozu     LED kontrolka
rozměry     45 x 20 x 17 mm


modul není samostatně funkční celek, vyžaduje odbornou montáž

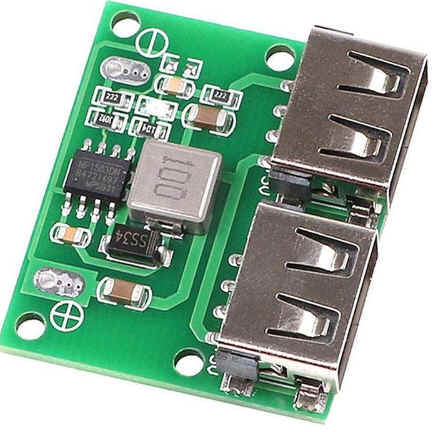

   ESM398E  napájecí modul, step-down měnič 5V/3A, 2x USB

Miniaturní měnič z 6–24V na 5V/3A pro rychlonabíjení mobilů a tabletů. Výstupní napětí je standardně přednastaveno na 5V. Pokud je zařízení přizpůsobeno na nabíjení vyšším napětím, automaticky se zvolí tato volba.

použití: napájení přístrojů se vstupem 5V s odběrem 2A (max.3A) např. napájení nebo dobíjení přístrojů na 5V z autobaterie



ESM398E  cena
technická data
vstupní napětí    6 - 24V DC
výstupní napětí    5,2V  konektor USB
výstupní proud    3A  max. (bez chlazení 2A)
vstup    pájecí body
výstup    konektor 2x USB + pájecí body
účinnost     97%
indikace provozu     LED kontrolka
rozměry     27 x 31 x 9 mm


modul není samostatně funkční celek, vyžaduje odbornou montáž

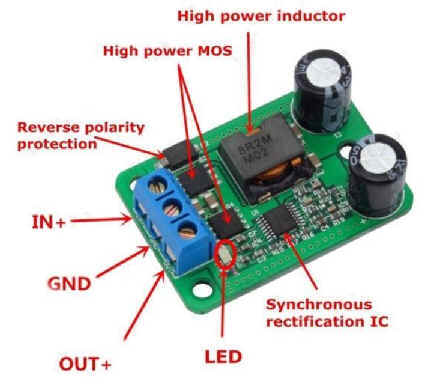

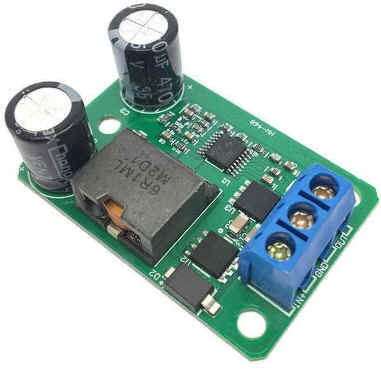

  ESM398F  napájecí modul, step-down měnič 5V/5A, svorkovnice

Univerzální modul měniče z 9-35V na 5V/5A, vstup / výstup šroubové svorky

použití: napájení přístrojů se vstupem 5V s odběrem do 2A např. dobíjení přístrojů na 5V z autobaterie



ESM398F  cena
technická data
vstupní napětí    9 - 35V DC
výstupní napětí    5V
výstupní proud    5A  max.
vstup/výstup    svorkovnice
účinnost     95%
indikace provozu     LED kontrolka
rozměry     45 x 30 x 15 mm


modul není samostatně funkční celek, vyžaduje odbornou montáž

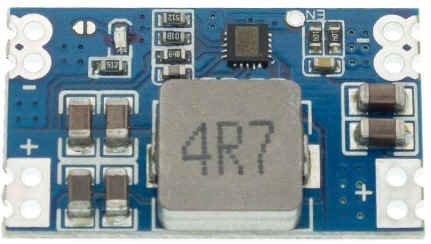

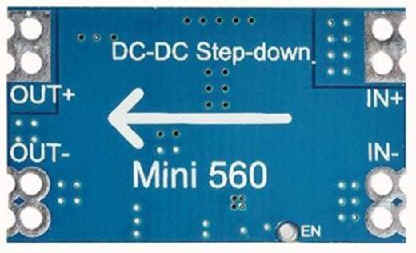

  ESM411C  napájecí modul, step-down měnič 5V/5A, mini 560

Univerzální modul měniče DC-DC z 7-20V na 5V/5A, vstup / výstup pájecí pločky

použití: napájení přístrojů se vstupem 5V s odběrem do 5A např. dobíjení přístrojů na 5V z autobaterie



ESM411C  cena
technická data
vstupní napětí    7 - 20V DC
výstupní napětí    5V
výstupní proud    5A  max.
vstup    pájecí body IN+,IN-,
výstup    pájecí body OUT+,OUT-
účinnost     99%
indikace provozu     LED kontrolka
rozměry     29 x 18 x 6 mm


Modul je odolný vůči přetížení a zkratu na výstupu. Odpojí výstup a odebírá ze zdroje proud do cca 3 mA. Po odstranění závady odpojíme a znovu připojíme napájecí zdroj. Funkce měniče se obnoví.
U výstupu OUT- jsou dvě malé pájecí plošky. Po jejich propojení pájkou slouží k indikaci práce měniče svit červené LED.


modul není samostatně funkční celek, vyžaduje odbornou montáž
