moduly detektory pohybu



dolů



   kod

   popis

cena s DPH
1 ESM352  modul detektor pohybu PIR pro LED pásky, spíná 6A

2 ESM356  modul detektor pohybu PIR SB00312A-1

3 ESM356A  modul detektor pohybu PIR SR501- nastavení

4 ESM356B  modul detektor pohybu SR505-8 sec

5 ESM356D modul detektor pohybu SR602- možnost změny času

 1   2   3   4   5

ESM352 ESM356 ESM356A ESM356B ESM356D

 moduly reagující na pohyb osob, vhodné pro přídavnou montáž do různých aplikací, kde potřebujeme spínat pohybem nebo přiblížením osoby. Ideální pro amatérské konstrukce.

 Moduly nejsou samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení) a alespoň základní znalosti elektroniky. Z modulů lze skládat různá zařízení a přístroje.

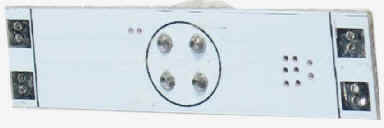

   ESM352  modul detektor pohybu PIR pro LED pásky, spíná 6A
Detektor PIR je určen pro instalaci do lišty spolu s LED páskem a lze jej ovládat pohybem. Ideální do skříní nebo menších prostor v interiéru. Pro LED pásek i napájecí přívod jsou určeny pájecí plošky na koncích modulu.

použití: automatické rozsvícení reagující na pohyb, přímé zapnutí zařízení pohybem až do odběru 6A

ESM352  cena
technická data
napájení    7 - 24V DC
výstupní proud    6A  max.
dosah čidla PIR     2 m max.
doba sepnutí    30 sec (od posledního pohybu)
připojení     vstup pájecí plošky UCC, GND
připojení     výstup pájecí plošky L+, L-
rozměry     40 x 10 x 11 mm

široký úhel záběru pohybu

nefunguje za sklem


modul není samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení)

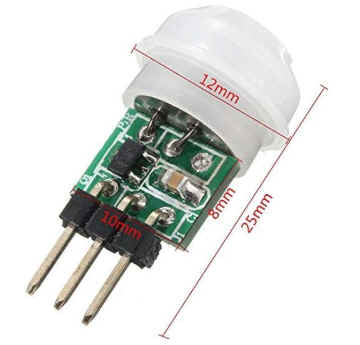

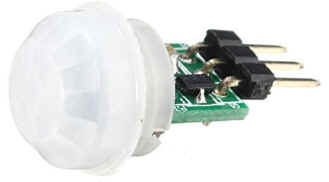

   ESM356  modul detektor pohybu PIR SB00312A-1
Miniaturní modul s PIR čidlem a pevně nastavenými parametry k montáži do otvoru 10,5mm. Tento modul automaticky prodlužuje dobu sepnutí, pokud je před čidlem stálý pohyb. Nespíná tudíž periodicky po uplynutí nastavené doby, ale zůstane sepnuto kontinuálně po celou dobu pohybu před čidlem.

použití: jako součást zařízení reagující na pohyb, zapnutí zařízení pohybem, díky nízkému odběru vhodný i pro napájení z baterie



ESM356  cena
technická data
napájení    2,7 - 12V DC
klidový odběr    100 uA max.
spínací proud    20 mA  max. (spínací tranzistor)
dosah čidla PIR     3 - 5 m max.
úhel detekce PIR     100°
doba sepnutí     2 sec (od posledního pohybu)

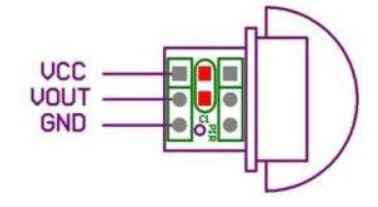

připojení     konektor UCC,VOUT,GND
pracovní teplota     -15 až +70°C
rozměry     průměr 12 mm, délka 25 mm

široký úhel záběru pohybu

nefunguje za sklem


modul není samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení)

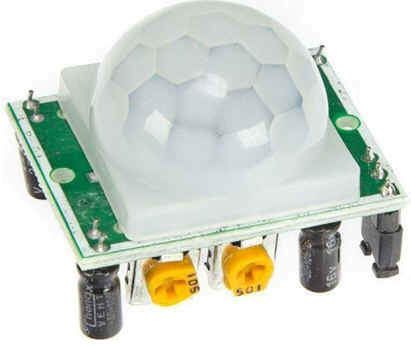

   ESM356A  modul detektor pohybu PIR SR501 - nastavení

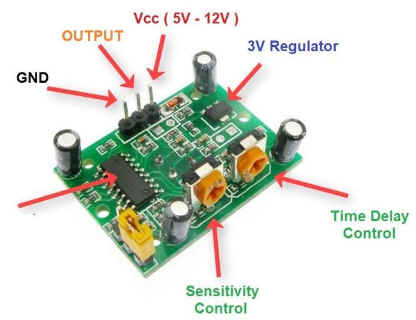

Modul s PIR čidlem pro všestranné použití. Trimrem lze nastavit citlivost a dobu sepnutí. Letovací propojka MD pro opakovatelné sepnutí H (standardně zapojená, časová prodleva se počítá až po odchodu z prostoru detekce) a neopakovatelné sepnutí L (časová prodleva se počítá od okamžiku detekce). Trimr blíž IO ovládá citlivost senzoru, vzdálenější pak dobu sepnutí. Jumper pak umožňuje volbu mezi pevným vypnutím po čase nebo až poté, co senzor zaznamená konec pohybu. Po startu trvá cca 1 minutu než senzor začne pracovat. Mezitím se může až 3× sepnout. Po minutě přechází do stand-by. Doba blokování čidla po vypnutí senzoru je 2,5s pro zamezení rušení senzoru indukční složkou.

použití: jako součást zařízení reagující na pohyb, zapnutí zařízení pohybem, díky nízkému odběru vhodný i pro napájení z baterie



ESM356A  cena
technická data
napájení    5 - 20V DC
klidový odběr    50 uA max.
výstupní napětí    3 V (stabilizátor)
spínací proud    100 mA  max. (spínací tranzistor)
dosah čidla PIR     7 m max. (nastavení citlivosti)
úhel detekce PIR     120°
doba sepnutí     5 - 200 sec (nastavení)
doba sepnutí     propojka - od posledního pohybu
  rozpojena - od prvního pohybu
připojení     konektor VCC,OUT,GND
pracovní teplota     -15 až +70°C
rozměry     32 x 24 x 24

široký úhel záběru pohybu

nefunguje za sklem



propojka-jumper- umožňuje konfiguraci způsobu sepnutí

čas se počítá buď od poslední detekce pohybu nebo od první detekce pohybu dle nastavení propojky


modul není samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení)

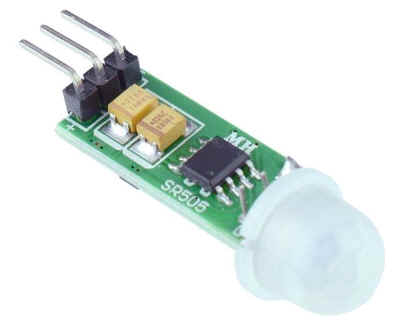

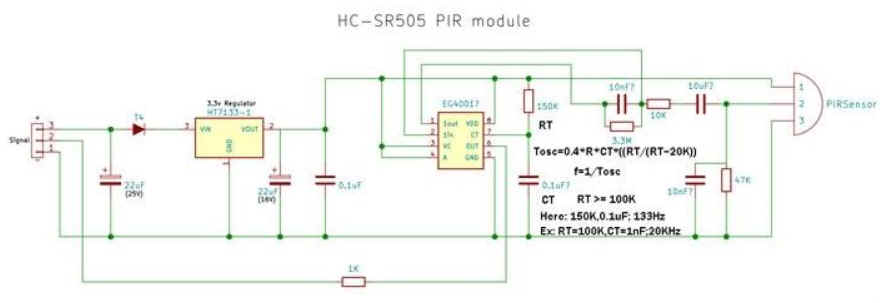

   ESM356B  modul detektor pohybu PIR SR505, 8 sec
Modul s PIR čidlem a pevně nastavenými parametry k montáži do otvoru 10,5mm. Tento modul automaticky prodlužuje dobu sepnutí, pokud je před čidlem stálý pohyb. Nespíná tudíž periodicky po uplynutí nastavené doby, ale zůstane sepnuto kontinuálně po celou dobu pohybu před čidlem.

použití: jako součást zařízení reagující na pohyb, zapnutí zařízení pohybem, díky nízkému odběru vhodný i pro napájení z baterie



ESM356B  cena
technická data
napájení    4,5 - 20V DC
klidový odběr    60 uA max.
spínací proud    20 mA  max. (spínací tranzistor)
dosah čidla PIR     3 - 5 m max.
úhel detekce PIR     100°
doba sepnutí     8 sec
připojení     konektor +, S, -
pracovní teplota     -15 až +70°C

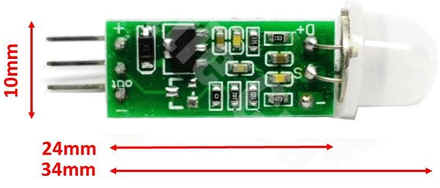

rozměry     průměr 10, délka 34 mm

široký úhel záběru pohybu

nefunguje za sklem



modul není samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení)

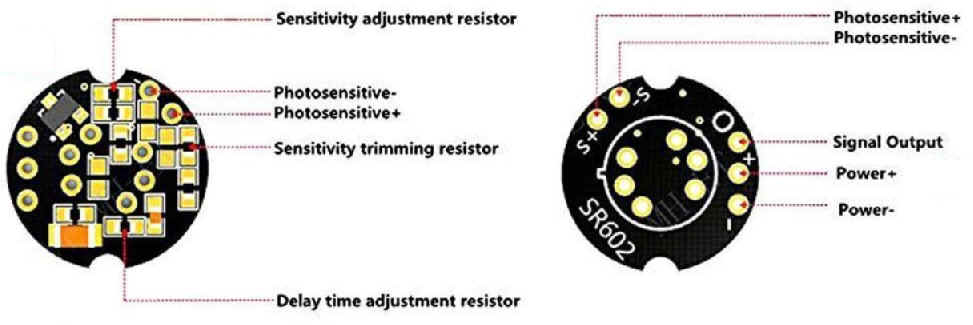

   ESM356D  modul detektor pohybu PIR SR602
Miniaturní modul s PIR čidlem s možností úpravy času sepnutí k montáži do otvoru 10,5mm. Základní čas sepnutí 2,5 sec. je možno upravit připojením rezistoru dle tabulky níže.

použití: jako součást zařízení reagující na pohyb, zapnutí zařízení pohybem, díky nízkému odběru vhodný i pro napájení z baterie

ESM356D  cena
technická data
napájení    2,7 - 12V DC
klidový odběr    0,1 mA max.
spínací proud    20 mA  max. (spínací tranzistor)
dosah čidla PIR     5 m max.
úhel detekce PIR     120°
doba sepnutí     2,5 sec (možnost až 70 min)
připojení     konektor -, +, OUT
pracovní teplota     -15 až +70°C
rozměry     průměr 16, délka 20 mm

široký úhel záběru pohybu

nefunguje za sklem

změnou rezistoru možné časy 2,5 sec až 70 minut



modul není samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení)



připojením rezistoru na Delay time můžeme prodloužit čas sepnutí
rezistor  čas rezistor čas
0 2,5 sec 120k 1 min
22k 5 sec 150k 2 min
39k 8 sec 180k 5 min
56k 11 sec 220k 8,5 min
75k 19 sec 270k 25 min
91k 35 sec 330k 70 nin

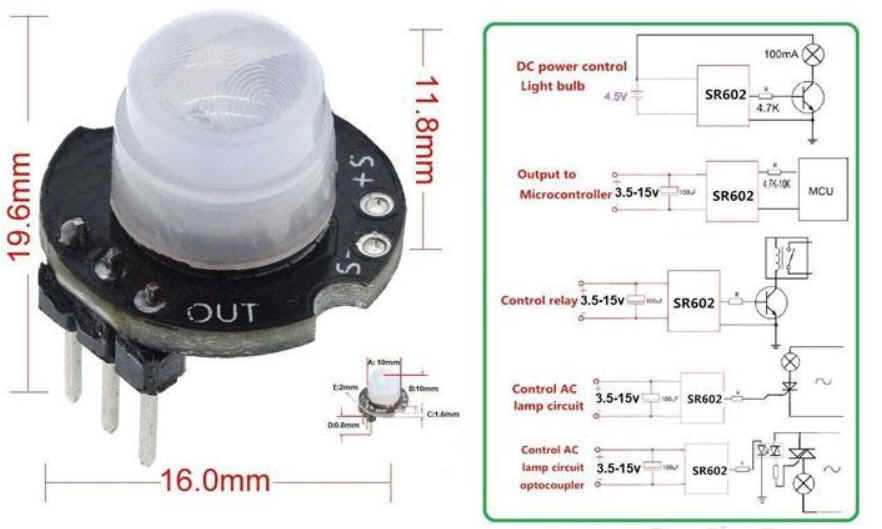

způsoby připojení k ovládání pro spínání různých zařízení - přístroje
