časové spínače - ovládání světel a ventilátorů



model

    popis

cena s DPH

1

 SCS11

 časový spínač ventilátoru na WC po zhasnutí osvětlení s knoflíkem
2

 SCS12

 časový spínač pro schodiště s blokováním s knoflíkem
3

 SCS13

 časový spínač pro schodiště s knoflíkem
4

 SCS334

 časový spínač mini 1s až 20 hod pod vypínač, 230V / max.200W
5

 SCS316

 multifunkční časový spínač 0,5s-20hod s výkonem až 2000W

 1   2   3   4   5

SCS11 SCS12 SCS13 SCS334 SCS316


  SCS11  časový spínač zapnutí ventilátoru po zhasnutí osvětlení

   Časovač je určen pro zpožděné zapnutí ventilátoru na WC po zhasnutí světla. Dobu chodu ventilátoru můžeme nastavovat knoflíkem v rozmezí 1 až 10 minut. Používá se pro WC, po odchodu a zhasnutí světla se spustí ventilátor po nastavenou dobu.

SCS11

technická data

napájení    230V, 50Hz
jištění    tavná pojistka F6A
max.spínaný výkon    750W
spínací prvek    relé
nastavitelný čas    1 - 10 minut - knoflíkem
příkon    1 VA
krytí    IP20
rozměry    80 x 80 x 35 mm
pracovní teplota    -10°C až +55°C
připojovací svorky    IN   fáze (230V)
 N   nulák
 OUT   ventilátor (230V)
 1   světlo i spínač (230V)
použití     ventilátor na WC



montáž na stěnu nebo na instalační krabici

přehledné a jednoduché nastavení času

otočný knoflík pro nastavení času

spolehlivý provoz

nízká spotřeba

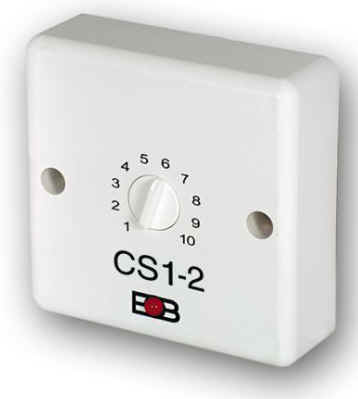

  SCS12  časový spínač osvětlení pro schodiště s blokováním

   Je určen ke spínání osvětlení schodišť, chodeb, hal a jiných prostor, které potřebujeme časově ovládat.  Umožňuje plynulé nastavení doby svícení v rozmezí 1 až 10minut. K rozsvícení dojde v okamžiku sepnutí ovládacího spínače. CS1-2 má zabudované blokování při trvalém sepnutí spínače, tzn. při trvalém sepnutí spínače se spotřebič po nastavené době vypne.

SCS12

technická data

napájení    230V, 50Hz
jištění    tavná pojistka F6A
max.spínaný výkon    750W
spínací prvek    relé
nastavitelný čas    1 - 10 minut - knoflíkem
příkon    1 W
krytí    IP20
rozměry    80 x 80 x 35 mm
pracovní teplota    -10°C až +55°C

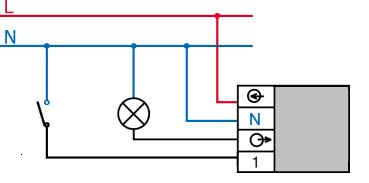

připojovací svorky    IN   fáze L  (230V)
 N   nulák
 OUT   zátěž (230V)
 1   spínač (230V)
použití     ventilátor na WC



montáž na stěnu nebo na instalační krabici

přehledné a jednoduché nastavení času

otočný knoflík pro nastavení času

spolehlivý provoz

nízká spotřeba


  SCS13  časový spínač osvětlení pro schodiště

   Je určen ke spínání osvětlení,  umožňuje plynulé nastavení doby sepnutí v rozmezí 1 až 10 minut. Ke spuštění dojde v okamžiku sepnutí ovládacího spínače. Nastavená doba se začne odečítat až po vypnutí ovládacího spínače. Toto zapojení je vhodné tam, kde potřebujeme delší dobu svítit a časování, aby probíhalo až po vypnutí spínače.

SCS13

technická data

napájení    230V, 50Hz
jištění    tavná pojistka F6A
max.spínaný výkon    750W
spínací prvek    relé
nastavitelný čas    1 - 10 minut - knoflíkem
příkon    1 W
krytí    IP20
rozměry    80 x 80 x 35 mm
pracovní teplota    -10°C až +55°C
připojovací svorky    IN   fáze L  (230V)
 N   nulák
 OUT   zátěž (230V)
 1   spínač (230V)
použití     ventilátor na WC



montáž na stěnu nebo na instalační krabici

přehledné a jednoduché nastavení času

otočný knoflík pro nastavení času

spolehlivý provoz

nízká spotřeba


  SCS34  mini časový spínač 1s až 20 hod pod vypínač, 230V / max.200W

   Univerzální miniaturní časovač je určen pro zpožděné vypnutí osvětlení nebo motoru. K zapnutí dojde okamžitě po stisknutí tlačítka, odpočítání začne po uvolnění tlačítka. Čas je možné nastavit ve velmi širokém rozsahu od 1s až po 20 hod. Nastavovací prvek je otočný regulátor a kombinace dvou mini přepínačů, kterými  nastavíme rozsah nastavení času. Díky svým miny rozměrům ho můžete namontovat i do vypínače. Použití: ventilátor v koupelně, chodbový -schodišťový spínač, možno použít až 20 tlačítek s vestavěnými doutnavkami. Časovač nepotřebuje nulový vodič.



SCS34

technická data

napájení     230V, 50Hz
jištění    tavná pojistka F2A
max.spínaný výkon    15-200W odporová zátěž
 15-100W motory
spínací prvek    triak
příkon    0,5 W
nastavitelný čas    1 s - 20 hod
rozsahy časovače    1s - 20 s
 30 s - 10 min
 10 min - 200 min
 1 hod - 20 hodin
krytí    IP20
rozměry    45 x 30 x 15 mm
pracovní teplota    0°C až +55°C
připojovací svorky    IN   fáze (230V)
 OUT   ventilátor, světlo (230V)
 1   světlo (230V)
použití     schodišťový spínač



montáž přímo do vypínače

široké pásmo nastavitelného času

rychlé zapojení bez nulovacího vodiče

pro ovládání ventilátorů v koupelnách

funkce schodišťový automat

nepotřebuje nulový vodič

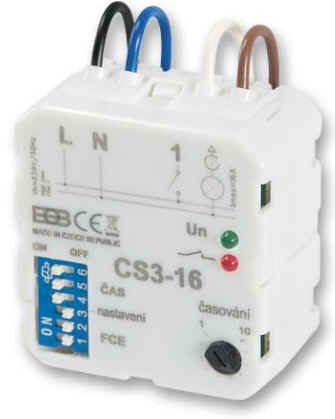

  SCS316  multifunkční časový spínač 0,5s až 20 hod,230V / max.2000W

   Univerzální  časovač s vyšším spínaným výkonem je určen pro všechny možné aplikace pro řízení času zapnutí/vypnutí osvětlení nebo ventilátoru. Funkci si zvolíme kombinací tří přepínačů na přístroji.. Čas je možné nastavit ve velmi širokém rozsahu od 1s až po 20 hod. Nastavovací prvek pro plynulé nastavení je otočný regulátor, časový rozsah nastavíme kombinací dalších tří mini přepínačů, kterými  nastavíme základní rozsah času. Díky svým malým rozměrům ho můžete namontovat i do instalační krabice. Použití: ventilátor v koupelně, chodbový -schodišťový spínač, ovládání tlačítkem ON-OFF-ON-OF, počtem stlačení je násobkem nastavení času, Více informací o možnostech využití dole v tabulce



SCS316

technická data

napájení    230V, 50Hz
jištění    tavná pojistka F2A
max.spínaný výkon    2000 W žárovka
 750 W zářivka
 500 W úsporná žárovka
 900 W motor s kotvou nakrátko
spínací prvek    relé  16A
příkon    0,5 W
nastavitelný čas    1 s - 20 hod
rozsahy časovače    0,5 s - 10 s
 1 s - 20 sec
 10 sec - 200 sec
 30 sec - 10 min
 1 min - 20 min
 10 min - 200 min
 30 min - 200 min
 1 hod - 20 hodin
krytí    IP20
rozměry    45 x 45 x 25 mm
pracovní teplota    0°C až +35°C

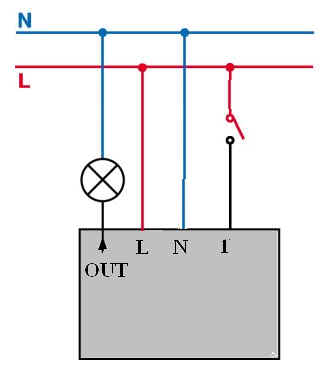

připojovací svorky    L   fáze (230V)
 N   nulák
 OUT   ventilátor (230V)
 1   světlo (230V)
použití      multifunkce

   časové relé s možností přerušení

zpožděné vypnutí

multi-časové relé s blokováním

zpožděné vypnut bez blokování

impulsní relé (ovládání z více míst)

zpožděné sepnutí

 zpožděné sepnutí i vypnutí

blikač



8 možných funkcí nastavujeme kombinací přepínačů na modulu

 funkce  popis činnosti
1   Časové relé s možností přerušení

k sepnutí zátěže a časování dojde ihned po stisknutí ovládacího tlačítka. Dalším stisknutím během časování lze zátěž vypnout

2   Zpožděné vypnutí

k sepnutí zátěže dojde v okamžiku rozepnutí ovládacího spínače, po odčasování se zátěž vypne

3   Multi-časové relé s blokováním

počtem stisknutí tlačítka (max.5 x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme ovládací tlačítko na cca 3 s, zátěž se vypne.

4   Zpožděné vypnut bez blokování

k sepnutí zátěže dojde okamžitě po stisknutí ovládacího spínače, ale samotné časování začne po rozpojení ovládacího spínače

5   Impulsní relé (ovládání z více míst)

po stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží

6   Zpožděné sepnutí

po stisknutí ovládacího spínače odčasuje nastavený čas (zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí ovládacího spínače.

7   Zpožděné sepnutí i vypnutí

po stisku ovl. spínače odčasuje nastavený čas (zpoždění), následuje sepnutí zátěže. Po rozepnutí ovl. spínače se zátěž vypne se stejným nastaveným zpožděním. Při rozepnutí ovl. spínače během prvního zpoždění, nedojde ke zrušení funkce a odčasování proběhne podle nastavení.

8   Blikač

při trvalém sepnutí ovládacího spínače dojde ke spínání zátěže v nastavených časových intervalech 1:1.
